Шайбы глухие запорные DIN 470

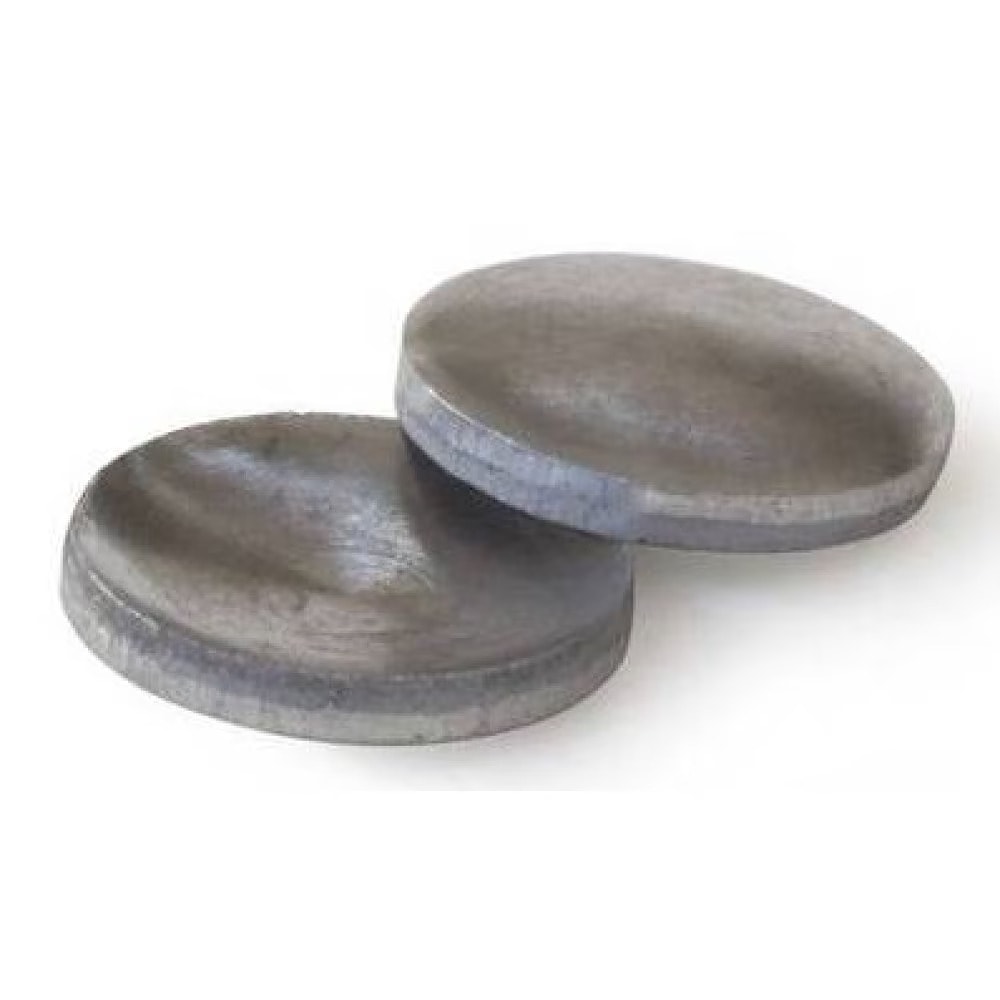

DIN 470 Шайба глухая запорная (заглушка).
Заглушки запорные DIN 470 предназначены для маскировки крепёжных изделий и для глушения и герметизации отверстий. Они устанавливаются в отверстие вдавливанием.
- Диаметр от 8 до 125 мм.
- Номинальный диаметр заглушки равен её наружному диаметру.
- Варианты материалов: сталь.
Размерный ряд шайб DIN 470
| d | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 34 |
| h | 1.67 | 1.94 | 2.67 | 2.77 | 2.94 | 3.11 | 3.28 | 3.45 | 4.09 | 4.38 | 4.53 | 4.77 | 4.95 | 5.11 |
| r | 7 | 9 | 12 | 16 | 19 | 22 | 25 | 28 | 30 | 34 | 40 | 42 | 45 | 48 |
| s | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 |
| d | 36 | 38 | 40 | 42 | 45 | 48 | 50 | 52 | 56 | 60 | 63 | 80 | 100 | 125 |
| h | 5.36 | 5.6 | 5.7 | 5.8 | 6.15 | 6.38 | 6.62 | 6.66 | 7.06 | 7.47 | 7.7 | 10.41 | 12.23 | 14.2 |
| r | 50 | 52 | 56 | 60 | 63 | 68 | 70 | 75 | 80 | 85 | 90 | 112 | 140 | 180 |
| s | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 |
Если вы хотите купить шайбы глухие запорные DIN 470 , вы можете:
Позвонить:
