Шайбы стопорные ART 88120 DIN 9250 с наружными зубцами SCHNORR

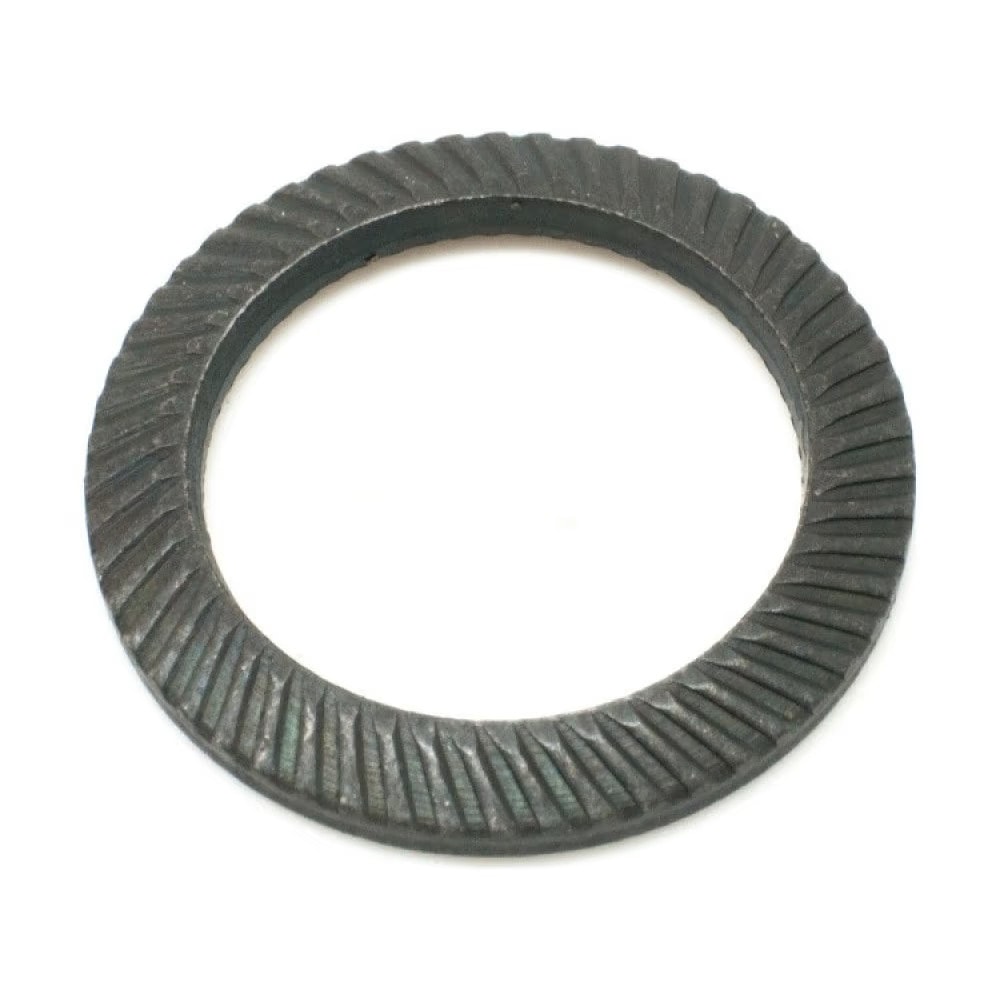

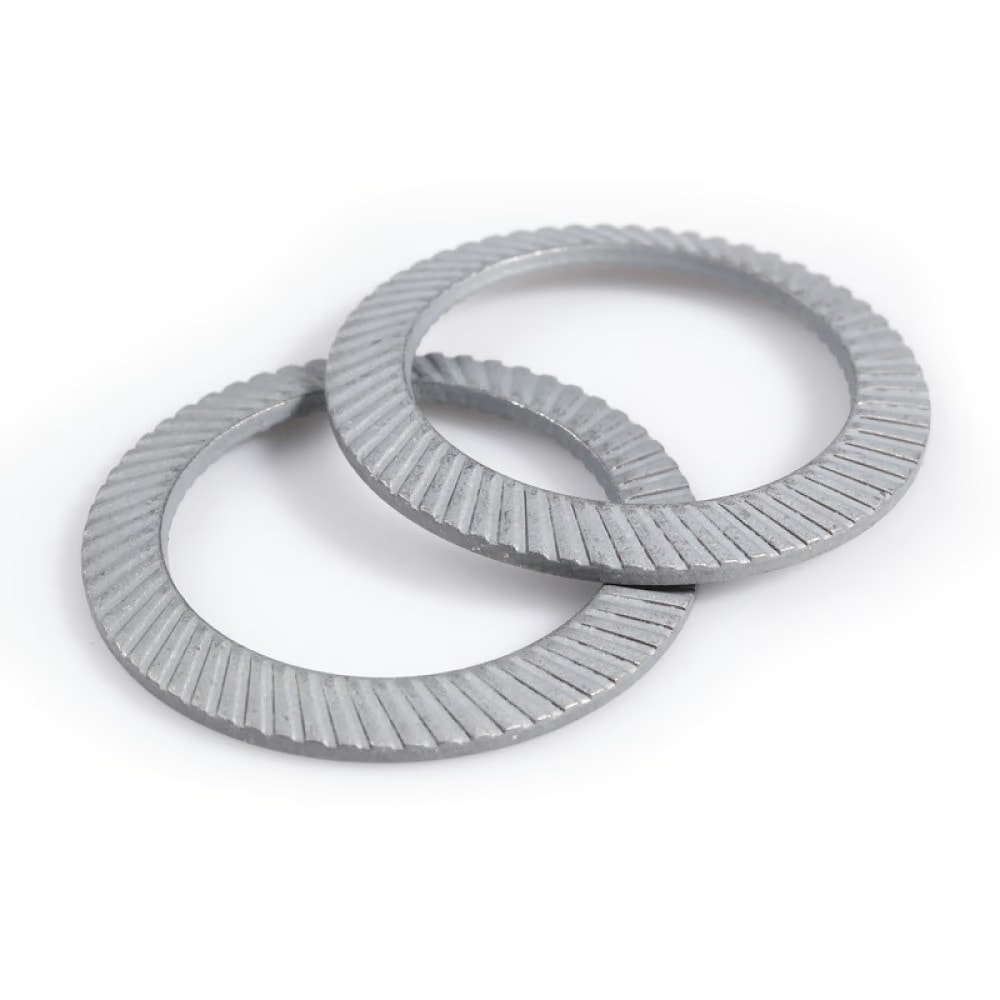

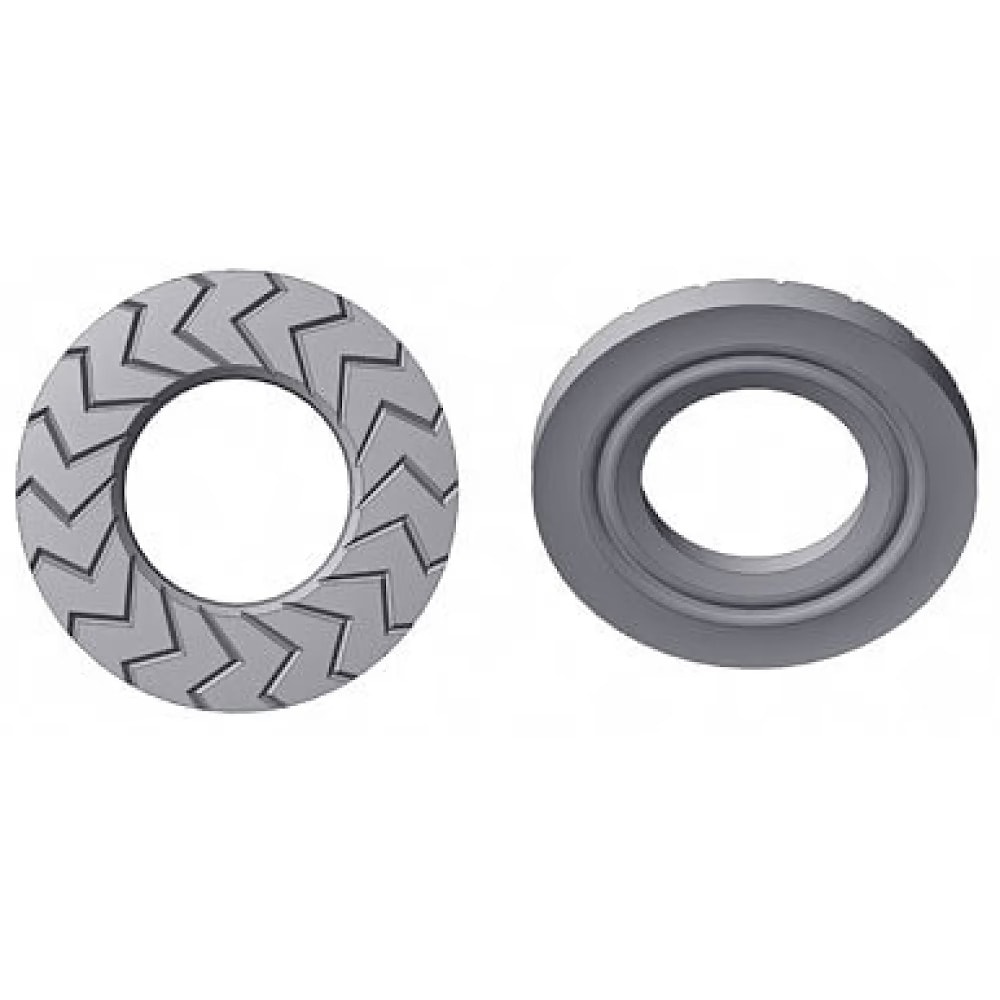

Шайбы стопорные с наружными зубцами SCHNORR, тип S ART 88120 (шайбы стопорные с насечками с двух сторон). Аналоги стандартов: DIN 9250.
Шайбы стопорные ART 88120 применяются для болтов и винтов с метрической и дюймовой резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88120 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 8.8.
Шайба стопорная ART 88120 обладает следующими свойствами:
- высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам;
- насечки с обеих сторон шайбы обеспечивают постоянный контакт соединяемых поверхностей;
- простота монтажа;
- диаметр позволяет устанавливать шайбу в пазы совместно с винтами DIN 912;
- не повреждает опорную поверхность.
- Диаметр резьбы от М2 до М36.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, цинковые хлопья.
Размерный ряд шайб ART 88120
| Размеры | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25.6 |
| d₂ | 4 | 4.8 | 5.5 | 6 | 7 | 9 | 10 | 12 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
| s | 0.35 | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 | 0.7 | 0.7 | 0.8 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.5 | 1.5 | 1.8 |
| h | 0.6 | 0.9 | 0.9 | 0.9 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.7 | 2 | 2.1 | 2.3 | 2.5 | 2.7 | 2.9 |
| для дюймовой резьбы | - | - | 1/8" | - | 5/32" | 3/16" | - | - | 5/16" | 3/8" | - | 9/16" | 5/8" | - | - | 7/8" | - |
| Размеры | 27 | 30 | 36 |
|---|---|---|---|
| d₁ | 28.6 | 31.6 | 38 |
| d₂ | 39 | 45 | 54 |
| s | 2 | 2 | 2.5 |
| h | 3.1 | 3.6 | 4.2 |
| для дюймовой резьбы | - | 11/8" | 13/8" |
