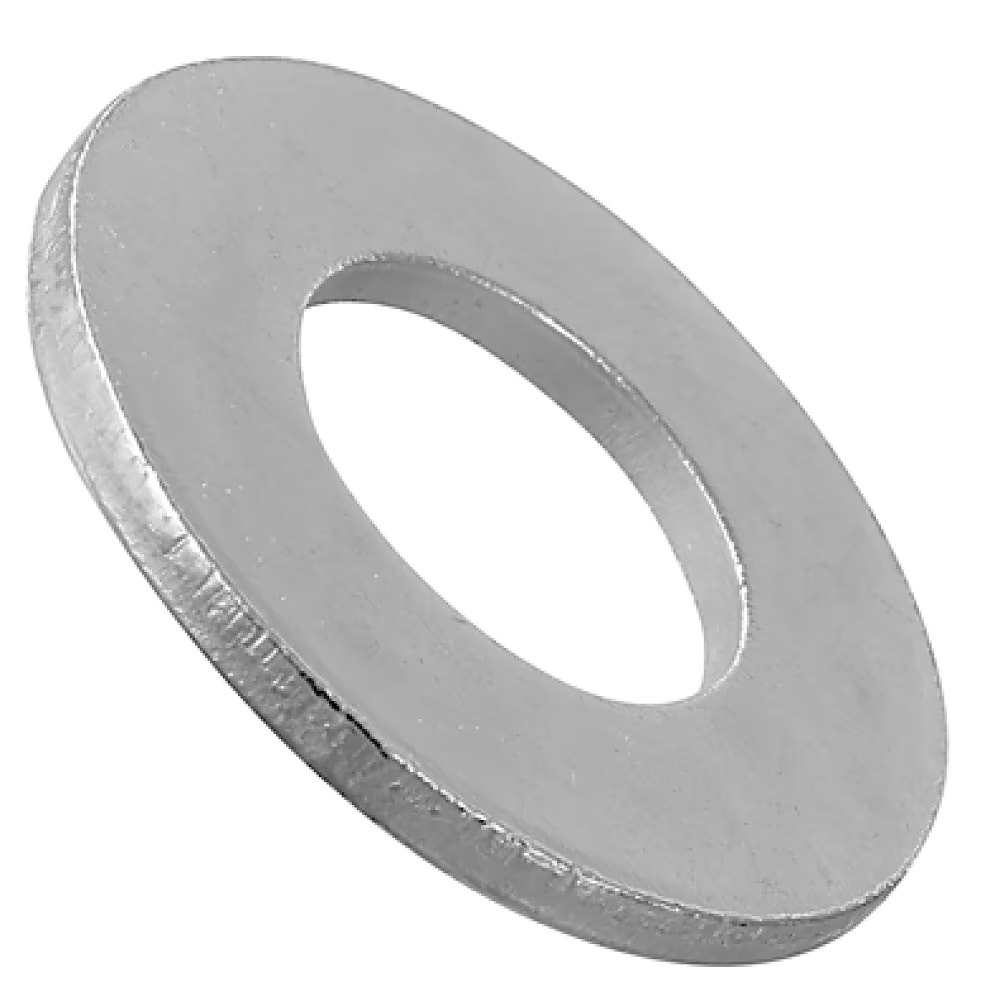

Шайбы плоские подкладные ART 88100 DIN 134
Шайбы плоские подкладные ART 88100 (шайбы плоские). Аналоги стандартов: DIN 134.
Шайбы плоские ART 88100 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и гайками соответствующих размеров и др. Шайба обычно подкладывается под гайку.
- Диаметр резьбы от М3 до М52.
- Варианты материалов: сталь.
- Варианты покрытий: без покрытия.
Размерный ряд шайб ART 88100
| Размеры | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M14 | Ø15 | M16 | M18 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 3.2 | 4.3 | 5.3 | 6.5 | 8.0 | 10.0 | 11.5 | 14.5 | 16.0 | 17.5 | 19.5 | 21.0 |
| d₂ | 8.0 | 10.0 | 12.0 | 13.0 | 16.0 | 20.0 | 23.0 | 29.0 | 32.0 | 35.0 | 39.0 | 42.0 |
| h | 0.5 | 0.8 | 1.0 | 1.25 | 1.25 | 1.5 | 1.5 | 1.75 | 2.0 | 2.0 | 2.5 | 2.5 |
| Размеры | Ø21 | M22 | M24 | M27 | M30 | M33 | Ø35 | M36/M39 | M42 | M45 | M48 | M52 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 23.0 | 24.5 | 27.5 | 29.0 | 31.0 | 34.0 | 36.0 | 40.0 | 43.0 | 46.0 | 50.0 | 54.0 |
| d₂ | 46.0 | 49.0 | 55.0 | 58.0 | 62.0 | 68.0 | 72.0 | 80.0 | 85.0 | 90.0 | 97.0 | 105.0 |
| h | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 4.0 | 5.0 | 5.0 | 5.0 | 5.0 | 6.0 | 7.0 |
Если вы хотите купить шайбы плоские подкладные ART 88100 DIN 134 , вы можете:
Позвонить:
