Шайбы стопорные ART 88123 с насечкой узкие TECKENTRUP

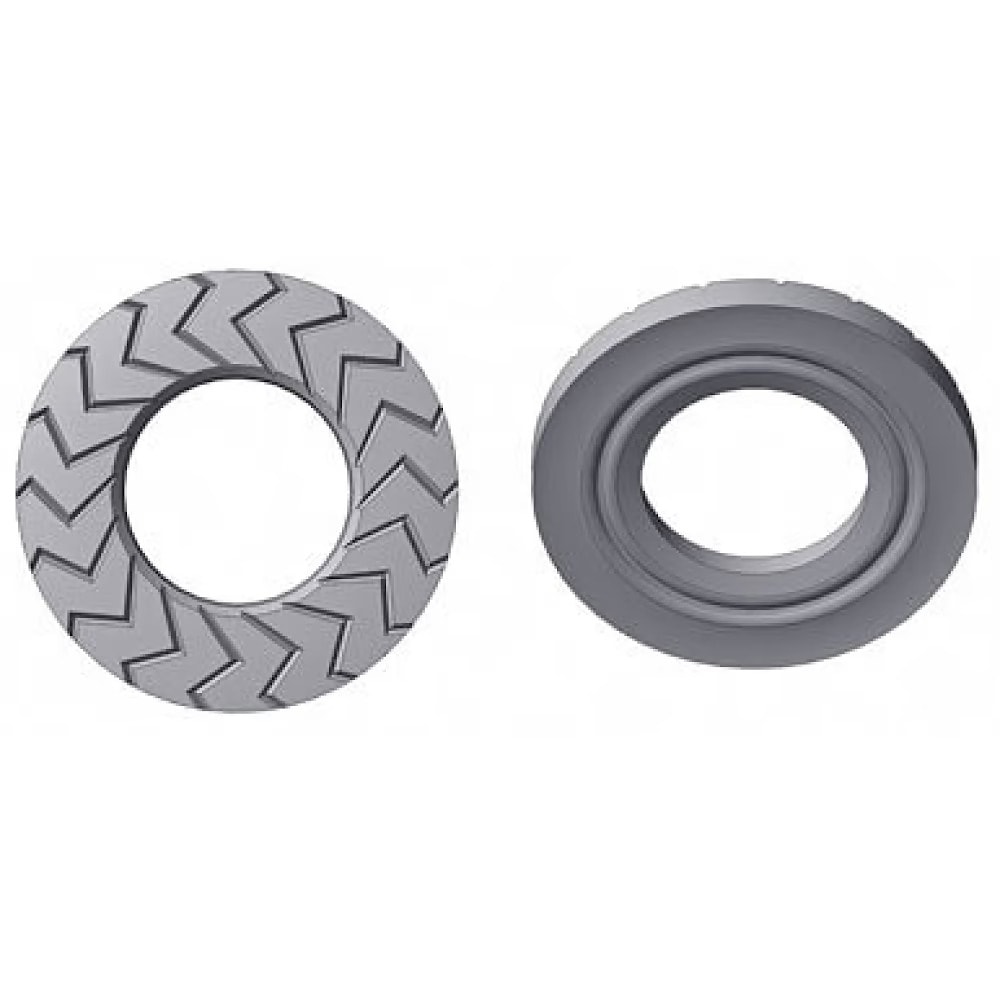

Шайбы стопорные с насечкой TECKENTRUP, тип S ART 88123.
ART 88123 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88123 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 5.8.
Шайба стопорная ART 88123 обладает следующими свойствами:
- высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам;
- возможность многократного применения (до 4 раз);
- простота монтажа;
- не повреждает опорную поверхность.
- Диаметр резьбы от М4 до М12.
- Варианты материалов: сталь, сталь коррозионностойкая А4.
- Варианты покрытий: цинковые хлопья.
Размерный ряд шайб ART 88123
| Ø отверстия | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|
| d₁ | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.4 |
| d₂ | 8.2 | 10.2 | 12.2 | 16.2 | 20.25 | 24.25 |
| s | 1.0 | 1.0 | 1.2 | 1.4 | 1.6 | 1.6 |
| h | 1.3 | 1.5 | 1.75 | 2.4 | 2.75 | 3.0 |
Если вы хотите купить шайбы стопорные ART 88123 с насечкой узкие TECKENTRUP , вы можете:
Позвонить:
