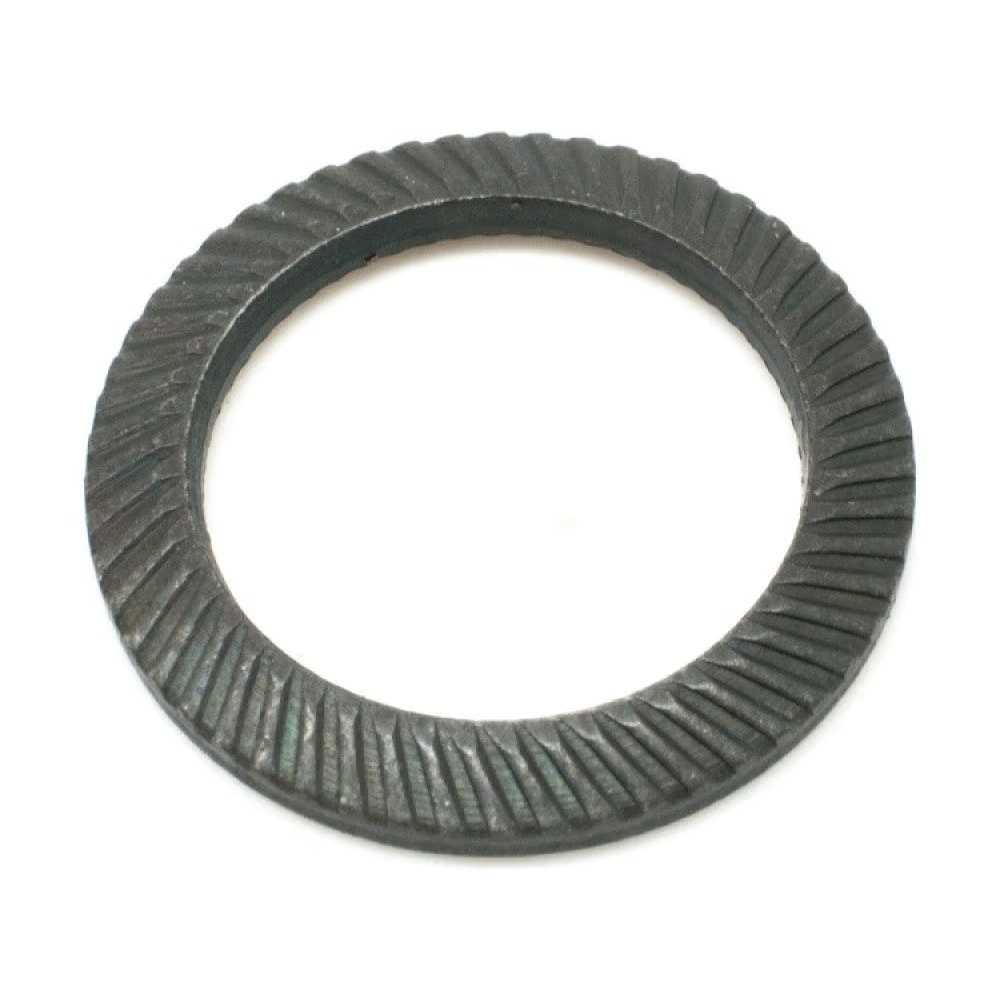

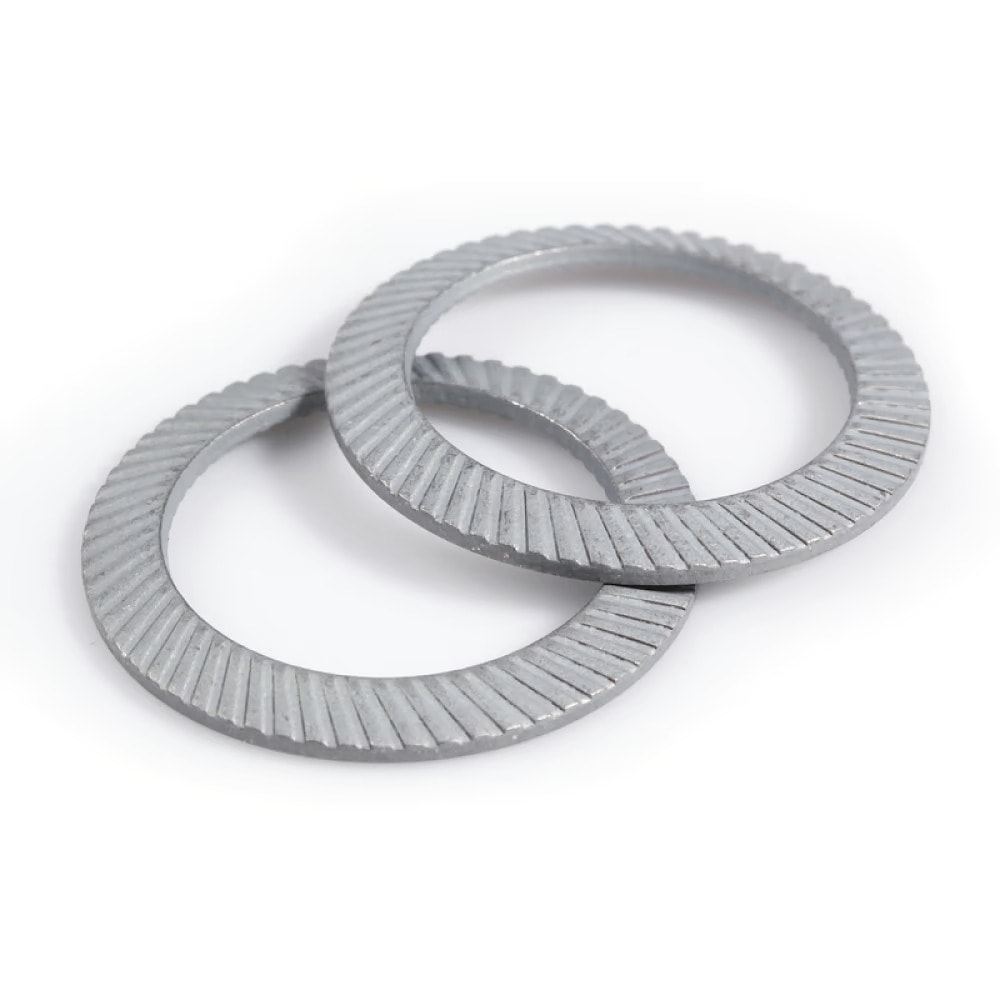

Шайбы стопорные высокопрочные ART 88121 DIN 9250 с наружными зубцами SCHNORR
Шайбы стопорные с наружными зубцами SCHNORR, тип VS ART 88121 (шайбы стопорные с насечками с двух сторон). Аналоги стандартов: DIN 9250.
Шайбы стопорные ART 88121 применяются для болтов и винтов с метрической и дюймовой резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88121 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 10.9.
Шайба стопорная ART 88121 обладает следующими свойствами:
- высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам;
- насечки с обеих сторон шайбы обеспечивают постоянный контакт соединяемых поверхностей;
- простота монтажа;
- возможность применения с высокопрочными болтами и винтами;
- диаметр позволяет устанавливать шайбу в пазы совместно с винтами DIN 912;
- не повреждает опорную поверхность.
- Диаметр резьбы от М5 до М30.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, цинковые хлопья.
Размерный ряд шайб ART 88121
| Размеры | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25.6 | 28.6 | 31.6 |
| d₂ | 9 | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 45 |
| s | 1 | 1 | 1.2 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 |
| h | 1.3 | 1.4 | 1.7 | 2 | 2.1 | 2.2 | 2.6 | 2.7 | 2.8 | 3 | 3.4 | 3.5 | 3.8 |
| для дюймовой резьбы | 3/16" | - | 5/16" | 3/8" | - | 9/16" | 5/8" | - | - | 7/8" | - | - | 11/8" |
