Шайбы плоские усиленные под палец DIN 1441

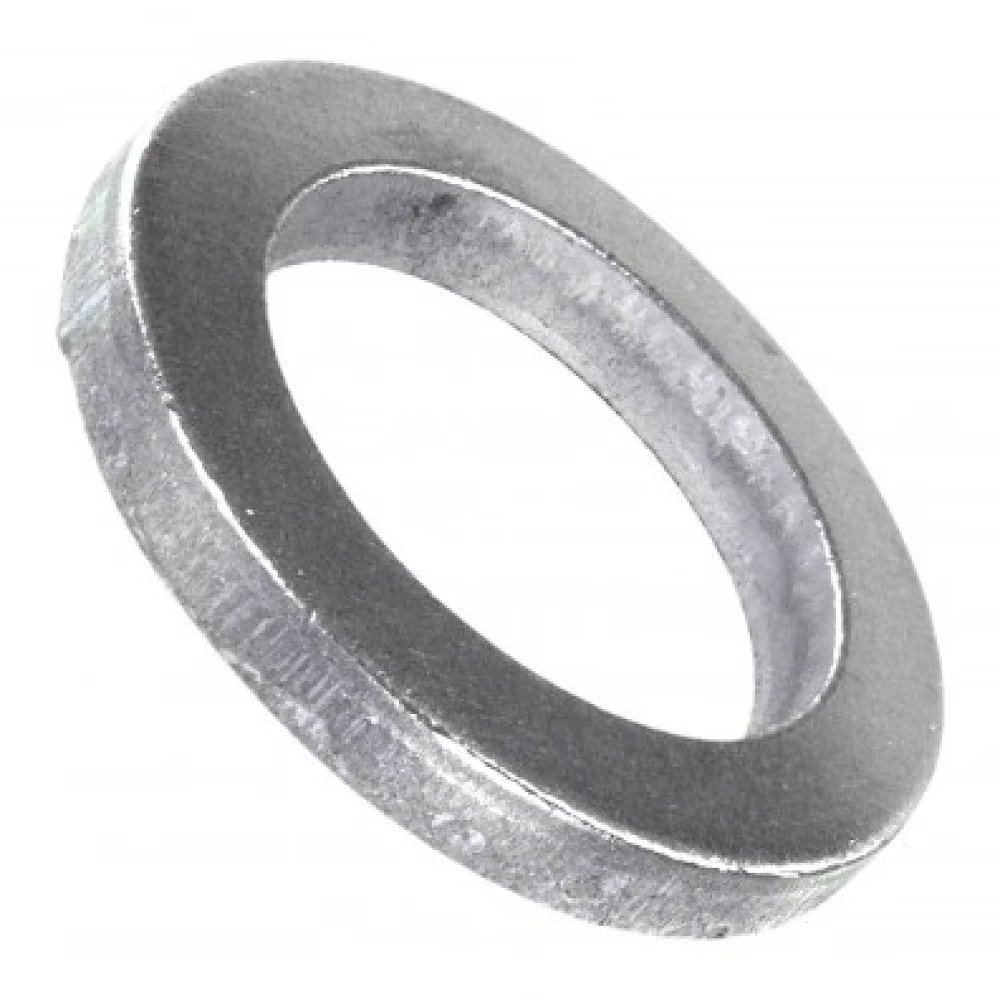

DIN 1441 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец).
DIN 1441 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и строительства совместно со штифтами, шплинтами DIN 94 и DIN 1444 соответствующих размеров и др.
- Диаметр шайбы внутренний под штифт от 3 до 100 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 1441
С метрической резьбой:
| Размеры | M5 | M6 | M7 | M8 | M10 | M12 | M13 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5.5 | 7 | 8 | 9 | 11 | 13 | 14 | 15 | 17 |
| d₂ | 10 | 12 | 14 | 16 | 20 | 25 | 25 | 28 | 28 |
| h | 0.8 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 3 |
| Размеры | M18 | M20 | M22 | M23 | M24 | M25 | M27 | M30 | M33 | M35 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 19 | 21 | 23 | 24 | 25 | 26 | 28 | 31 | 34 | 35 | 37 |
| d₂ | 30 | 32 | 34 | 36 | 38 | 40 | 40 | 45 | 50 | 52 | 52 |
| h | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| Размеры | M40 | M45 | M50 | M55 | M60 | M65 | M70 | M75 | M80 | M85 | M90 | M100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 41 | 46 | 51 | 56 | 62 | 68 | 72 | 78 | 82 | 86 | 92 | 102 |
| d₂ | 58 | 62 | 68 | 75 | 80 | 90 | 95 | 100 | 110 | 110 | 115 | 125 |
| h | 6 | 7 | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 14 |
С дюймовой резьбой:
| Размеры | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 5/8" | 3/4" | 7/8" | 1" | 11/8" | 11/4" | 13/8" | 13/4" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5.5 | 8 | 9 | 11 | 13 | 17 | 21 | 23 | 28 | 31 | 34 | 37 | 46 |
| d₂ | 10 | 14 | 16 | 20 | 25 | 28 | 32 | 34 | 40 | 45 | 50 | 52 | 62 |
| h | 0.8 | 1.6 | 2 | 2.5 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 6 | 7 |
Если вы хотите купить шайбы плоские усиленные под палец DIN 1441 , вы можете:
Позвонить:
