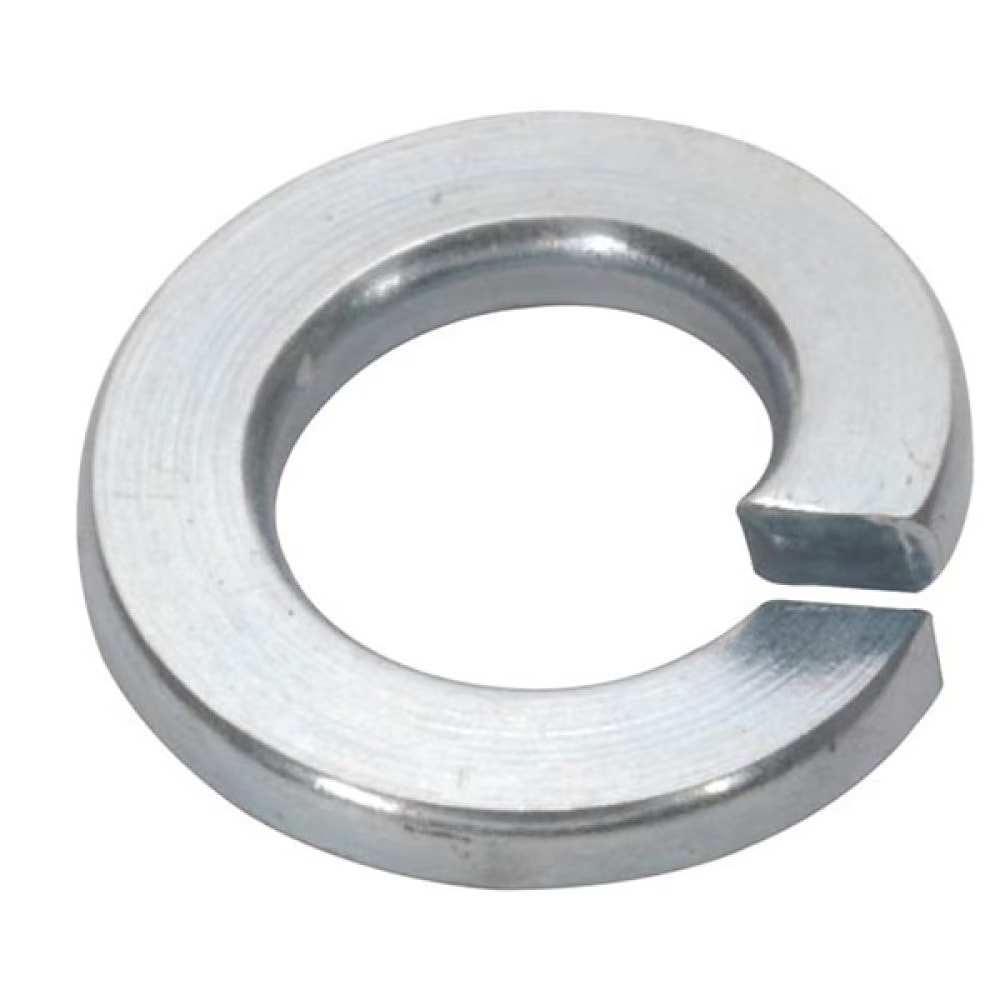

Шайбы пружинные Гровер DIN 127 с острыми кромками
DIN 127 Шайба стопорная пружинная (шайба гроверная, шайба гровер, шайба пружинная гровер). Аналоги стандартов: ГОСТ 6402-70.
DIN 127 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и автомобилестроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба DIN 127 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 5.8. Шайба обычно подкладывается под гайку.
- Диаметр резьбы от М2 до М100.
- Варианты материалов: сталь, сталь коррозионностойкая, бронза.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование, жёлтое пассивирование.
Шайбы стопорные пружинные DIN 127 выпускаются в ряде модификаций:
- тип А, острые кромки (изогнутые)
- тип B, притупленные кромки (ровные)
Размерный ряд шайб DIN 127
| Размеры | 2 | 2.2 | 2.5 | 2.6 | 3 | 3.5 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 2.1 | 2.3 | 2.6 | 3 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 |
| d₂ | 4.4 | 4.8 | 5.1 | 5.2 | 6.2 | 6.7 | 7.6 | 9.2 | 11.8 | 12.8 |
| s | 0.5 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.9 | 1.2 | 1.6 | 1.6 |
| hтип A | - | - | - | - | 1.9 | 1.9 | 2.1 | 2.7 | 3.6 | 3.6 |
| hтип B | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.4 | 3.2 | 3.2 |
| Размеры | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|
| d₁ | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 |
| d₂ | 14.8 | 18.1 | 21.1 | 24.1 | 27.4 | 29.4 |
| s | 2 | 2.2 | 2.5 | 3 | 3.5 | 3.5 |
| hтип A | 4.6 | 5 | 5.8 | 6.8 | 7.8 | 7.8 |
| hтип B | 4 | 4.4 | 5 | 6 | 7 | 7 |
| Размеры | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
|---|---|---|---|---|---|---|---|---|
| d₁ | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 |
| d₂ | 33.6 | 35.9 | 40 | 43 | 48.2 | 53.2 | 58.2 | 61.2 |
| s | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 |
| hтип A | 8.8 | 8.8 | 11 | 11 | 13.6 | 13.6 | 13.6 | 13.6 |
| hтип B | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| Размеры | 42 | 45 | 48 | 52 | 56 | 64 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| d₁ | 42.5 | 45.5 | 49 | 53 | 57 | 65 | 81 | 91 | 101 |
| d₂ | 68.2 | 71.2 | 75 | 82 | 87 | 95 | 111 | 121 | 131 |
| s | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 10 |
| hтип A | - | - | - | 18 | 18 | 18 | 18 | 18 | 18 |
| hтип B | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 |
Если вы хотите купить шайбы пружинные Гровер DIN 127 с острыми кромками , вы можете:
