Шайбы стопорные ART 88126 с насечкой TECKENTRUP Z

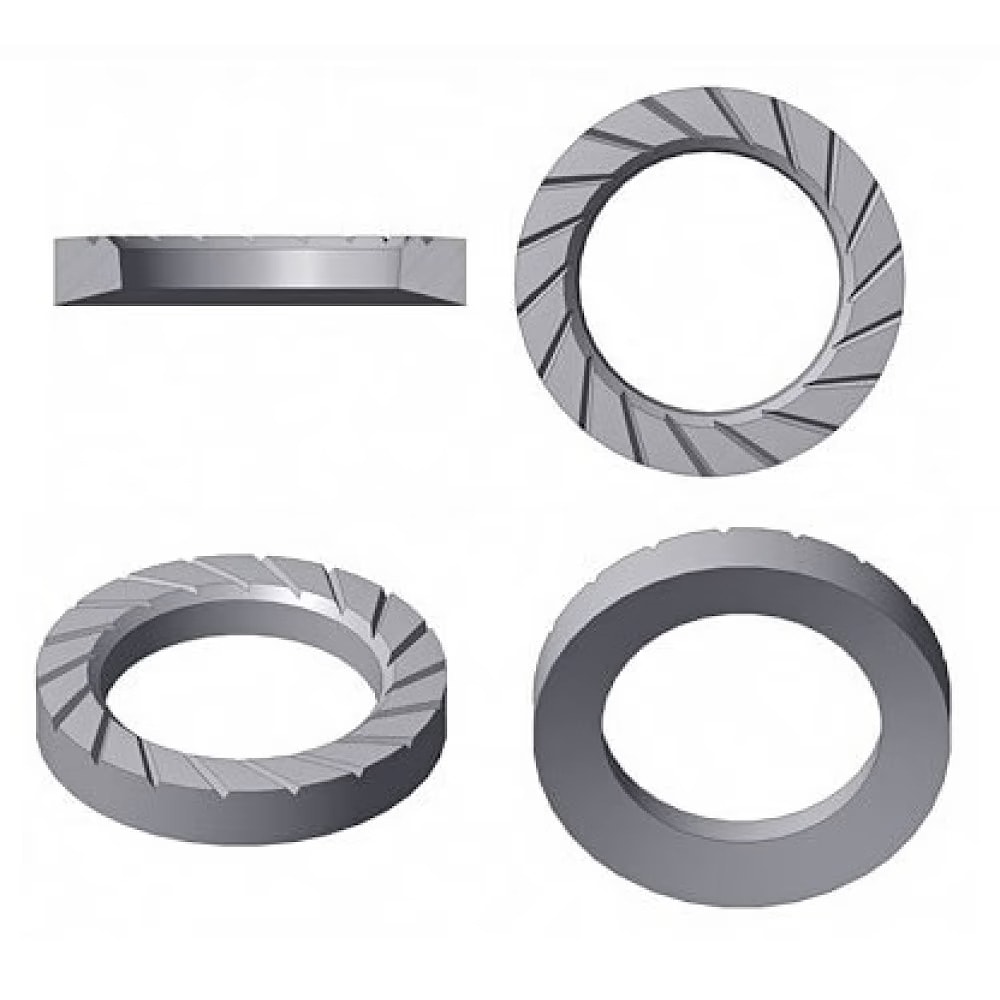

ART 88126 Шайба стопорная с насечкой TECKENTRUP, тип Z.
ART 88126 применяются для винтов с цилиндрической головкой и метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88126 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 10.9.
Шайба стопорная ART 88126 обладает следующими свойствами: высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам; возможность многократного применения (до 4 раз); простота монтажа; возможность применения с высокопрочными болтами и винтами; уменьшенный диаметр позволяет устанавливать шайбу в пазы совместно с винтами DIN 912; не повреждает опорную поверхность.
- Диаметр резьбы от М6 до М16.
- Варианты материалов: сталь.
- Варианты покрытий: цинковые хлопья, Dacromet.
Размерный ряд шайб ART 88126
| Ø отверстия | 6 | 8 | 10 | 12 | 16 |
|---|---|---|---|---|---|
| d₁ | 6.1 | 8.2 | 10.2 | 12.4 | 16.4 |
| d₂ | 9.9 | 12.7 | 16.1 | 18.3 | 24.6 |
| s | 1.4 | 1.4 | 1.6 | 1.8 | 2.5 |
| h | 1.6 | 1.7 | 2.0 | 2.4 | 3.1 |
