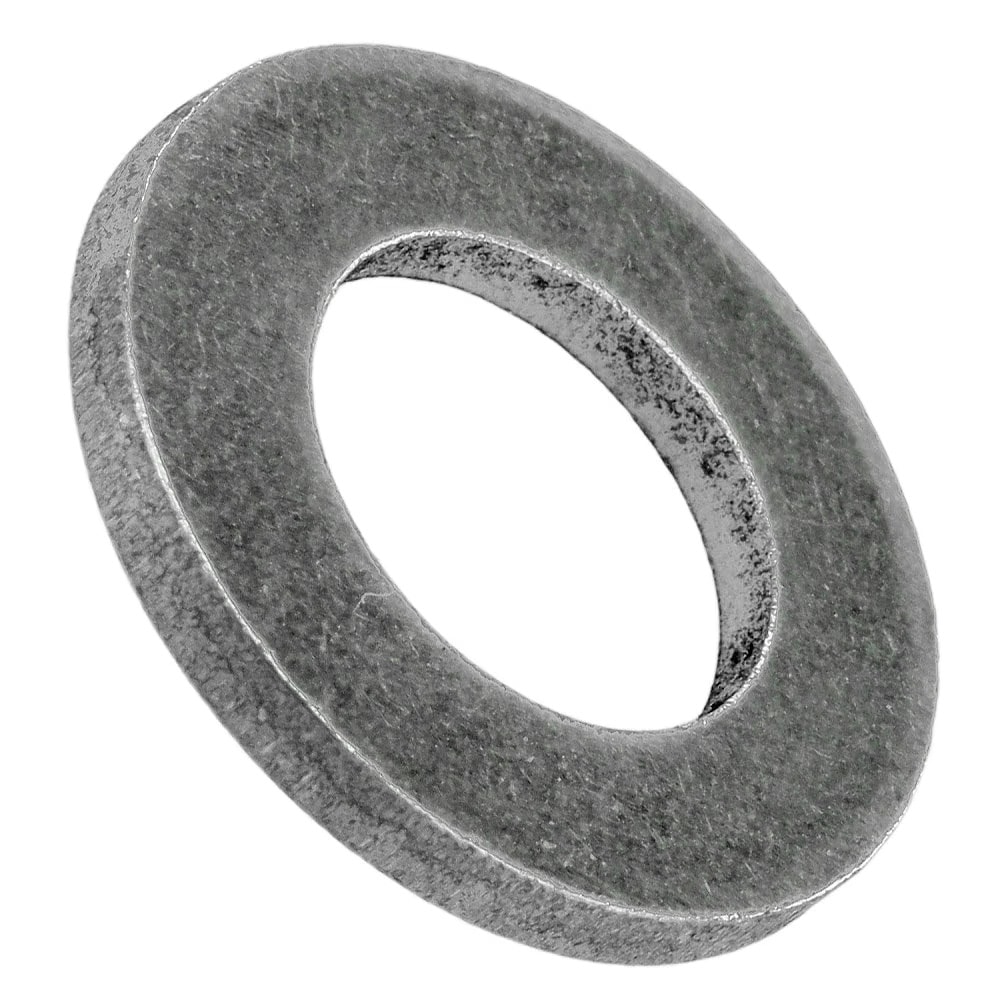

Шайбы плоские DIN 125 A B
DIN 125 Шайба плоская. Аналоги стандартов: ISO 7089, ISO 7090, ГОСТ 11371-78.
DIN 125 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и гайками соответствующих размеров и др. Шайба обычно подкладывается под гайку.
- Диаметр резьбы от М1 до М68.
- Твёрдость шайб: 140HV, 200HV, 300HV.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, медь, алюминий, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья, никелирование, жёлтое пассивирование.
Шайбы плоские DIN 125 выпускаются в ряде модификаций:
- тип А, без фаски (аналог ISO 7089)
- тип B, с фасками (аналог ISO 7090)
Размерный ряд шайб DIN 125
| Размеры | M1 | M1.2 | M1.4 | M1.6 | M1.7 | M1.8 | M2 | M2.2 | M2.5 | M2.6 | M3 | M3.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, дюйм | - | - | - | - | - | - | - | - | - | - | - | - |
| d₁ | 1.1 | 1.3 | 1.5 | 1.7 | 1.8 | 2.0 | 2.2 | 2.4 | 2.7 | 2.8 | 3.2 | 3.7 |
| d₂ | 3 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 6 | 6 | 7 | 7 | 8 |
| h | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Размеры | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, дюйм | 1/8" | 3/16" | - | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | - |
| d₁ | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 |
| d₂ | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 | 34 |
| h | 0.8 | 1.0 | 1.6 | 1.6 | 1.6 | 2.0 | 1.6 | 1.6 | 2.0 | 2.0 |
| Размеры | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 |
|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, дюйм | 3/4" | 7/8" | - | 1" | 11/8" | 11/4" | 13/8" | 11/2" | - |
| d₁ | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 42 (40) | 45 (43) |
| d₂ | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 |
| h | 3.0 | 3.0 | 4.0 | 4.0 | 4.0 | 5.0 | 5.0 | 6.0 | 8 (7) |
| Размеры | M45 | M48 | M52 | M56 | M60 | M64 | M68 | M72 | M76 | M80 | M90 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр, дюйм | 13/4" | - | 2" | - | 21/4" | 21/2" | - | 23/4" | - | 3" | 31/2" |
| d₁ | 48 (46) | 52 (50) | 56 (54) | 62 (58) | 66 (62) | 70 (66) | 74 (70) | 78 (74) | 82 (78) | 86 (82) | 96 (93) |
| d₂ | 85 | 92 | 98 | 105 | 110 | 115 | 120 | 125 | 135 | 140 | 160 |
| h | 8 (7) | 8.0 | 8.0 | 10 (9) | 10 (9) | 10 (9) | 10.0 | 10.0 | 10.0 | 12.0 | 12.0 |
