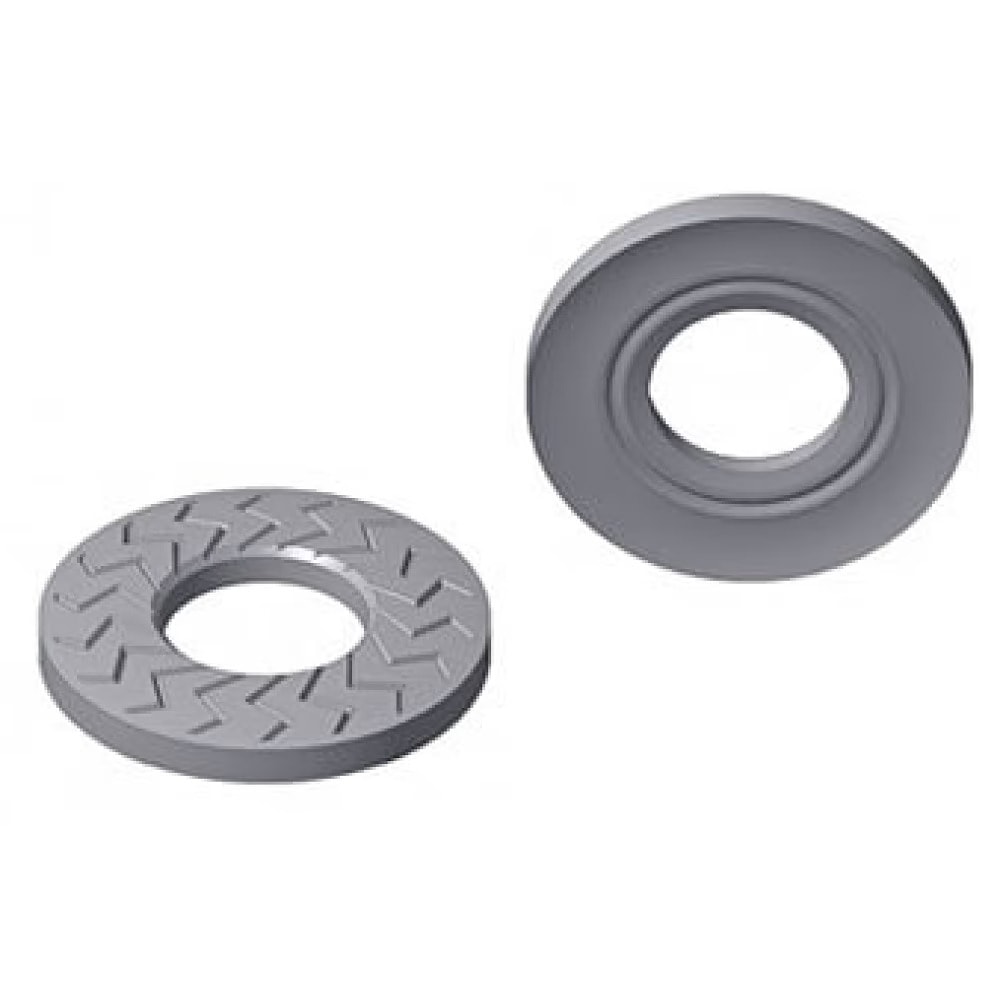

Шайбы стопорные ART 88124 с насечкой TECKENTRUP M
Шайбы стопорные с насечкой TECKENTRUP, тип M ART 88124.
ART 88124 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88124 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 10.9.
Шайба стопорная ART 88124 обладает следующими свойствами: высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам; возможность многократного применения (до 4 раз); простота монтажа; возможность применения с высокопрочными болтами и винтами; не повреждает опорную поверхность.
- Диаметр резьбы от М4 до М20.
- Варианты материалов: сталь, сталь коррозионностойкая А4.
- Варианты покрытий: цинковые хлопья.
Размерный ряд шайб ART 88124
| Ø отверстия | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| d₁ | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.4 | 14.4 | 16.4 | 21.0 |
| d₂ | 10.2 | 12.2 | 14.2 | 18.3 | 22.25 | 27.25 | 30.25 | 32.5 | 40.0 |
| s | 1.0 | 1.2 | 1.4 | 1.4 | 1.6 | 1.8 | 2.4 | 2.5 | 3.0 |
| h | 1.45 | 1.75 | 2.15 | 2.7 | 3.1 | 3.65 | 3.9 | 4.6 | 5.0 |
Если вы хотите купить шайбы стопорные ART 88124 с насечкой TECKENTRUP M , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные

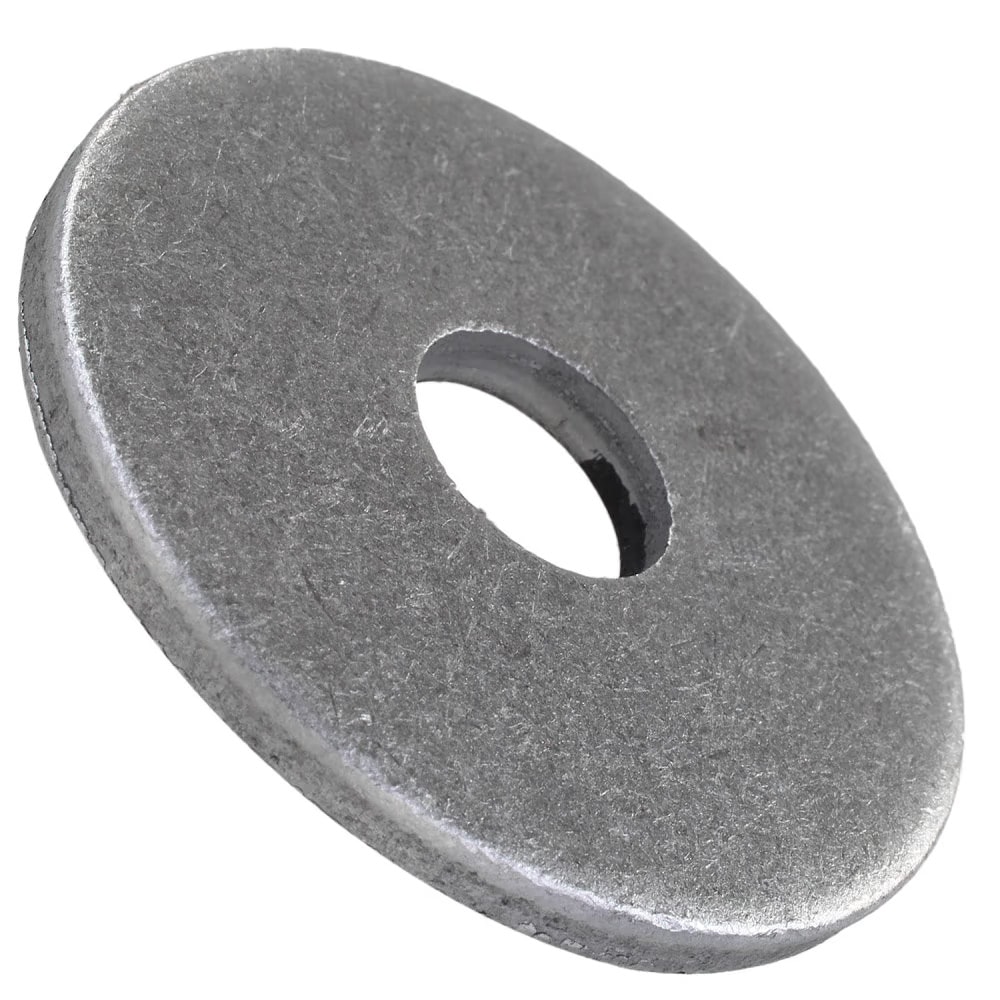

DIN 6340 Шайба плоская усиленная (шайба усиленная утолщённая, шайба усиленная закалённая). Шайбы плоские усиленные DIN 6340 применяются для болтов и гаек с метрической или дюймовой резьбой в машиностроении и строительстве при больших статических и ...
DIN 1440 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец). Аналоги стандартов: ISO 8738, ГОСТ 9649-78. DIN 1440 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и ...
DIN 1441 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец). DIN 1441 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и строительства совместно со штифтами, шплинтами DIN ...
DIN 137 Шайба стопорная пружинная (шайба пружинная волнистая, шайба пружинная изогнутая). DIN 137 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с ...
DIN 6797 Шайба стопорная зубчатая (шайба стопорная с упругими зубьями). Аналоги стандартов: ГОСТ 10462-81, ГОСТ 10463-81, ГОСТ 10464-81. Шайбы стопорные зубчатые DIN 6797 активно применяются в различных сферах машиностроения, автомобилестроения и ...
DIN 127 Шайба стопорная пружинная (шайба гроверная, шайба гровер, шайба пружинная гровер). Аналоги стандартов: ГОСТ 6402-70. DIN 127 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и ...
DIN 128 Шайба стопорная пружинная (шайба гроверная одновитковая, шайба гровер одновитковая, шайба пружинная гровер одновитковая). Аналоги стандартов: ГОСТ 6402-70. DIN 128 применяются для болтов, винтов и гаек с метрической резьбой в различных ...
DIN 2093 Шайба пружинная тарельчатая (пружина тарельчатая). Аналоги стандартов: ГОСТ 3057-90, EN 16983. DIN 2093 применяются для болтов, винтов и гладких штифтов в различных сферах машиностроения и автомобилестроения совместно с болтами, винтами, ...
DIN 6796 Шайба пружинная тарельчатая (шайба пружинная зажимная). Аналоги стандартов: ISO 10670. Шайбы пружинные тарельчатые DIN 6796 активно применяются в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с ...

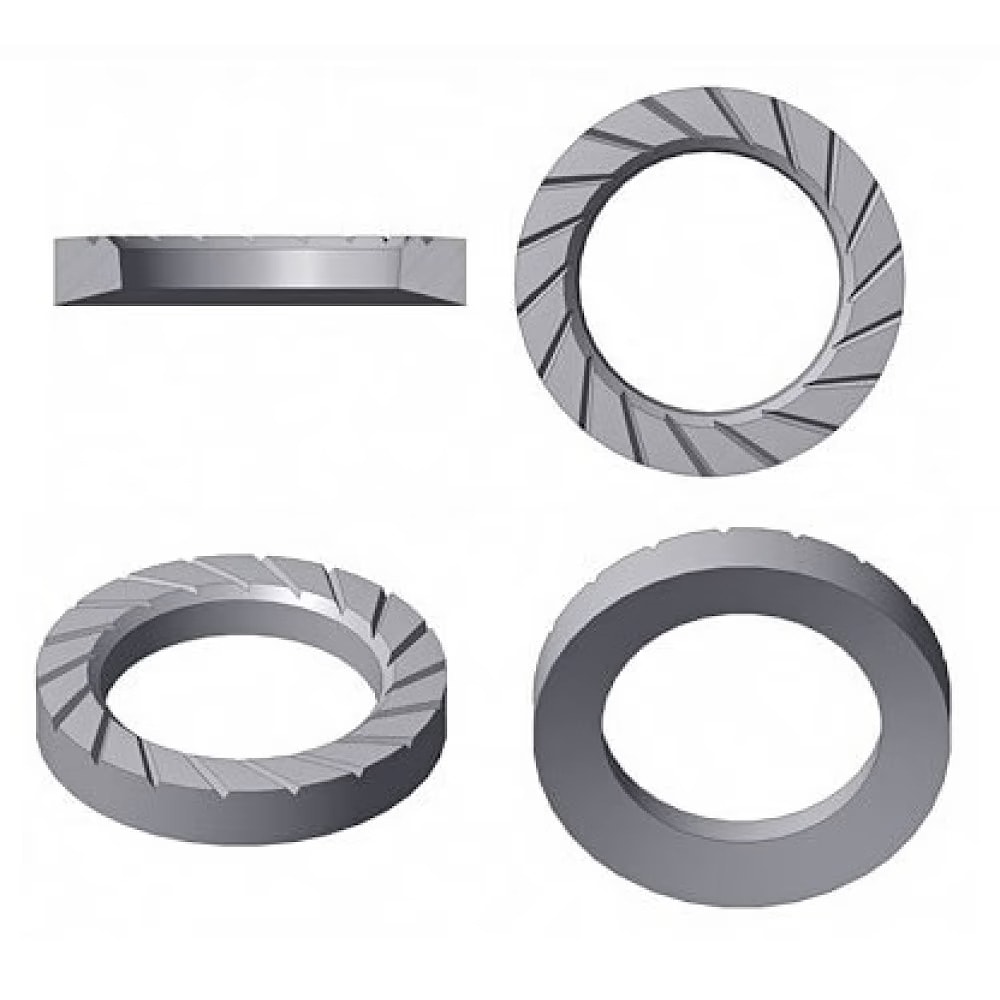

Шайбы стопорные с наружными зубцами SCHNORR, тип S ART 88120 (шайбы стопорные с насечками с двух сторон). Аналоги стандартов: DIN 9250. Шайбы стопорные ART 88120 применяются для болтов и винтов с метрической и дюймовой резьбой в различных сферах ...
