Шайбы стопорные ART 88130 с насечкой

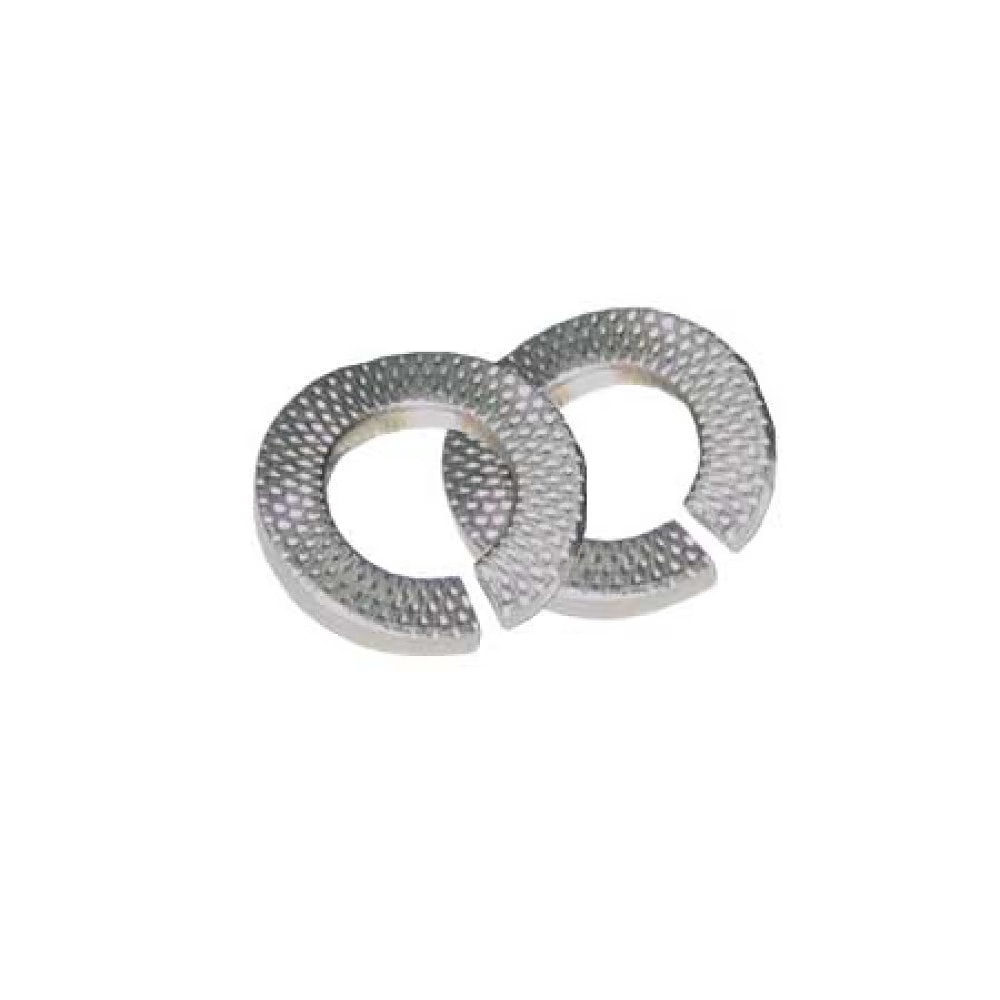

ART 88130 Шайба стопорная пружинная разрезная изогнутая с насечками, тип VSK, VSKD.
ART 88130 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба ART 88130 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 8.8. Правильно подобранные пружинные шайбы способны увеличить запас упругости соединения в 10 и более раз, обеспечивая его долговечность и надёжность. Изогнутые шайбы могут использоваться как с правой, так и с левой резьбой, предотвращая самооткручивание.
Шайба стопорная ART 88130 обладает следующими свойствами: высокая надёжность соединения при сильной вибрации благодаря упругой деформации шайбы и насечкам; простота монтажа; не повреждает опорную поверхность.
- Диаметр резьбы от М4 до М30.
- Варианты материалов: пружинная сталь, сталь коррозионностойкая 1.4310.
- Варианты покрытий: цинк, цинковые хлопья, без покрытия.
Шайбы стопорные ART 88130 выпускаются в модификации:
- тип VSK (стандартная);
- тип VSKD (для потайных головок).
Размерный ряд шайб ART 88130
| Размеры | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 |
| d₂ | 7.6 | 9.2 | 11.8 | 14.8 | 18.1 | 21.1 | 24.1 | 27.4 | 29.4 | 33.6 | 35.9 | 40 | 43 | 48.2 |
| s | 0.8 | 1 | 1.3 | 1.6 | 1.8 | 2.1 | 2.4 | 2.8 | 2.8 | 3.2 | 3.2 | 4 | 4 | 6 |
| h | 1.4 | 1.7 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 | 7.5 | 10.5 |
