Шайбы плоские DIN 126 ISO 7091

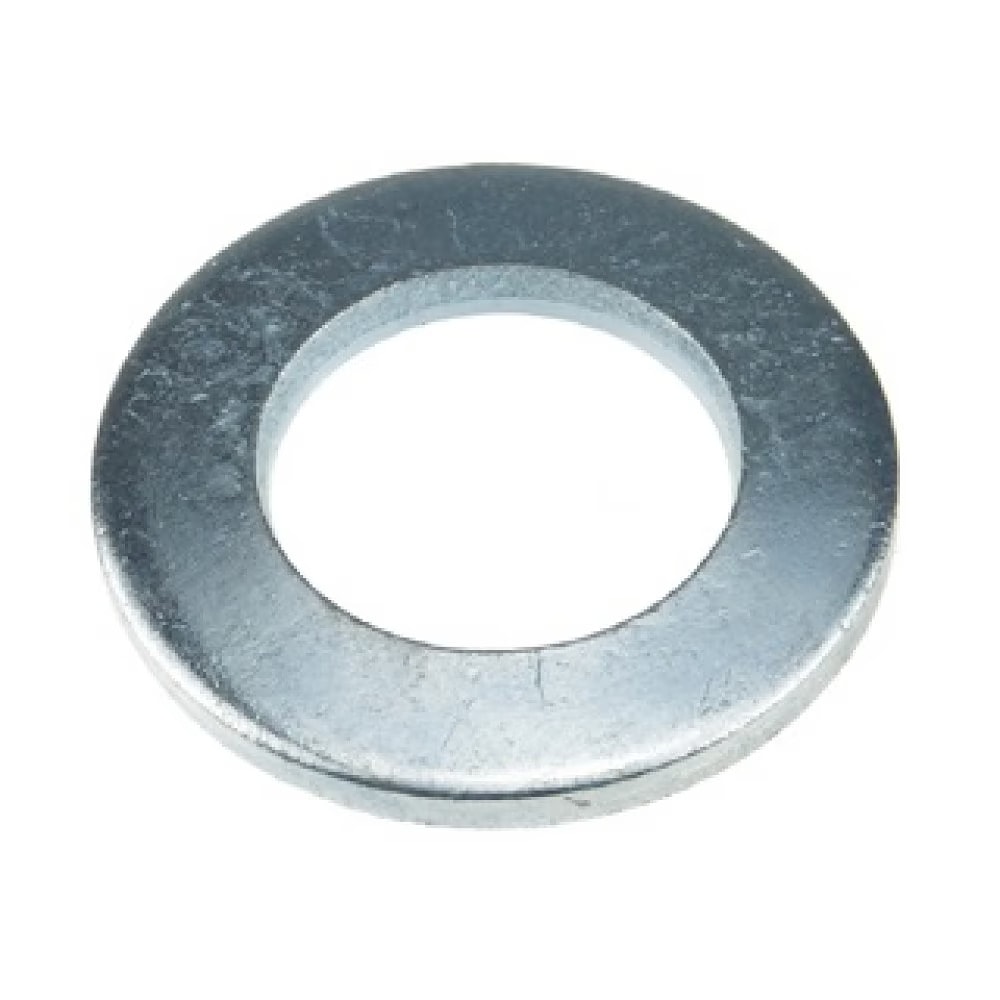

DIN 126 Шайба плоская с увеличенным внутренним диаметром (шайба плоская без фаски). Аналоги стандартов: ISO 7091, ГОСТ 11371-78.
DIN 126 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и гайками соответствующих размеров и др. Шайба обычно подкладывается под гайку.
- Диаметр резьбы от М5 до М80.
- Твёрдость шайб: 100HV.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 126
С метрической резьбой:
| Размеры | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5.5 | 6.6 | 7.6 | 9 | 11 | 13.5 | 13.5 | 17.5 | 20 | 22 | 24 | 26 | 26 | 33 |
| d₂ | 10 | 12 | 14 | 16 | 20 | 24 | 24 | 30 | 34 | 37 | 39 | 44 | 44 | 56 |
| h | 1 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| Размеры | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | M72 | M76 | M80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 | 74 | 78 | 82 | 86 |
| d₂ | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 | 120 | 125 | 135 | 140 |
| h | 5 | 5 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 |
С дюймовой резьбой:
| Размеры | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 11/8" | 11/4" | 13/8" | 11/2" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5.5 | 7.6 | 9 | 11 | 13.5 | 13.5 | 17.5 | 22 | 24 | 26 | 33 | 36 | 39 | 42 |
| d₂ | 10 | 14 | 16 | 20 | 24 | 24 | 30 | 37 | 39 | 44 | 56 | 60 | 66 | 72 |
| h | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 |
| Размеры | 13/4" | 2" | 21/2" | 23/4" | 3" | 31/2" |
|---|---|---|---|---|---|---|
| d₁ | 48 | 56 | 70 | 78 | 82 | 86 |
| d₂ | 85 | 98 | 115 | 125 | 135 | 140 |
| h | 8 | 8 | 10 | 10 | 10 | 12 |
