Шайбы пружинные одновитковые Гровер DIN 128
DIN 128 Шайба стопорная пружинная (шайба гроверная одновитковая, шайба гровер одновитковая, шайба пружинная гровер одновитковая). Аналоги стандартов: ГОСТ 6402-70.
DIN 128 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения и автомобилестроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба DIN 128 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 8.8. Шайба DIN 128 обладает рядом преимуществ по сравнению с пружинной шайбой DIN 127: возможность применения в высоконагруженных соединениях, а также в резьбовых соединениях с правой и левой резьбой.
- Диаметр резьбы от М3 до М36.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, жёлтое пассивирование, горячее цинкование.
Шайбы стопорные пружинные DIN 128 выпускаются в ряде модификаций:

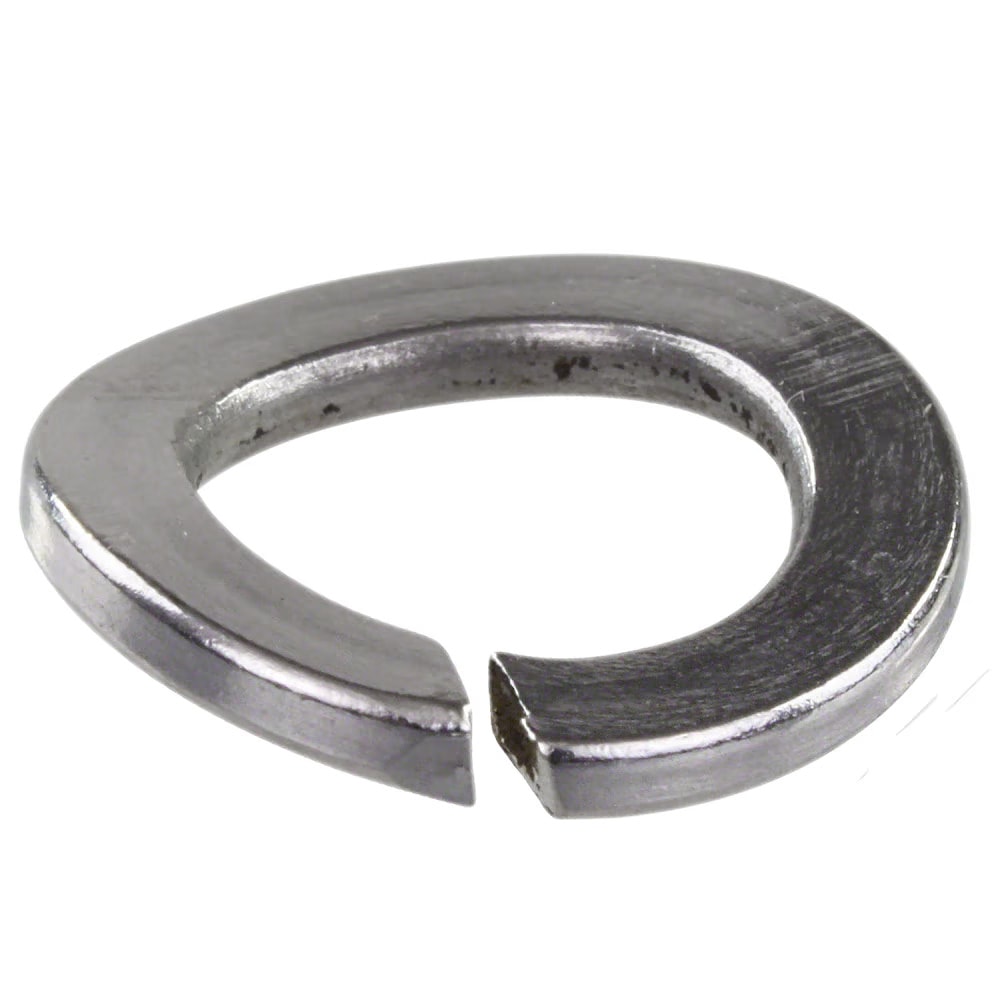

- форма A, изогнутая
- форма B, волнистая
Размерный ряд шайб DIN 128
| Размеры | 2.2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 2.4 | 2.6 | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 35.5 |
| d₂ | 4.8 | 5.1 | 6.2 | 7.6 | 9.2 | 11.8 | 14.8 | 18.1 | 21.1 | 24.1 | 27.4 | 29.4 | 33.6 | 35.9 | 40 | 43 | 30.5 | 58.2 |
| s | 0.6 | 0.6 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.8 | 2.1 | 2.4 | 2.8 | 2.8 | 3.2 | 3.2 | 4 | 4 | 6 | 3 |
| h | 1 | 1.1 | 1.3 | 1.4 | 1.7 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 | 7.5 | 10.5 | 11.3 |
