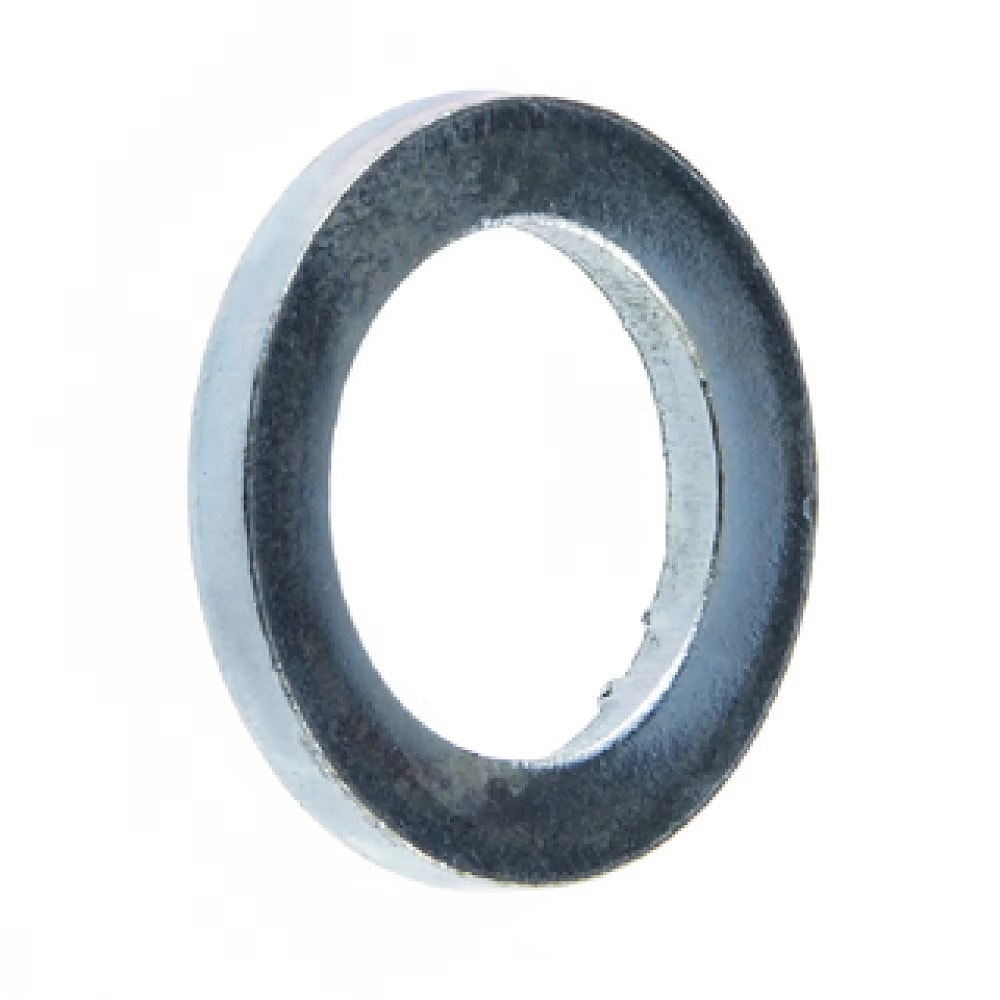

Шайбы плоские усиленные под палец DIN 1440 ISO 8738
DIN 1440 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец). Аналоги стандартов: ISO 8738, ГОСТ 9649-78.
DIN 1440 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и строительства совместно со штифтами, шплинтами DIN 94 и DIN 1444 соответствующих размеров и др.
- Диаметр шайбы внутренний под штифт от 3 до 100 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, жёлтое пассивирование.
Размерный ряд шайб DIN 1440
С метрической резьбой:
| Размеры | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|
| d₁ | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d₂ | 10 (10) | 12 (12) | 14 | 15 (16) | 18 (20) | 20 (25) | 22 (28) | 24 (28) |
| h | 0.8 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 3 |
| Размеры | M18 | M20 | M22 | M24 | M27 | M28 | M30 | M33 | M35 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 18 | 20 | 22 | 24 | 27 | 28 | 30 | 33 | 35 | 36 |
| d₂ | 30 (32) | 30 (32) | 34 (38) | 37 (38) | 39 (40) | 42 | 44 (45) | 47 (50) | 52 | 52 |
| h | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 |
| Размеры | M40 | M45 | M50 | M55 | M60 | M65 | M70 | M75 | M80 | M85 | M90 | M100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 100 |
| d₂ | 58 | 62 | 68 | 75 | 80 | 90 | 92 (95) | 100 | 110 | 110 | 115 | 125 |
| h | 6 | 7 | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 12 | 14 |
С дюймовой резьбой:
| Размеры | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 5/8" | 3/4" | 1" | 11/8" | 11/4" | 13/8" | 11/2" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| d₂ | 10 (10) | 12 (12) | 14 | 15 (16) | 18 (20) | 20 (25) | 22 (28) | 24 (28) | 30 (32) | 30 (32) | 34 (38) | 37 (38) |
| h | 0.8 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
