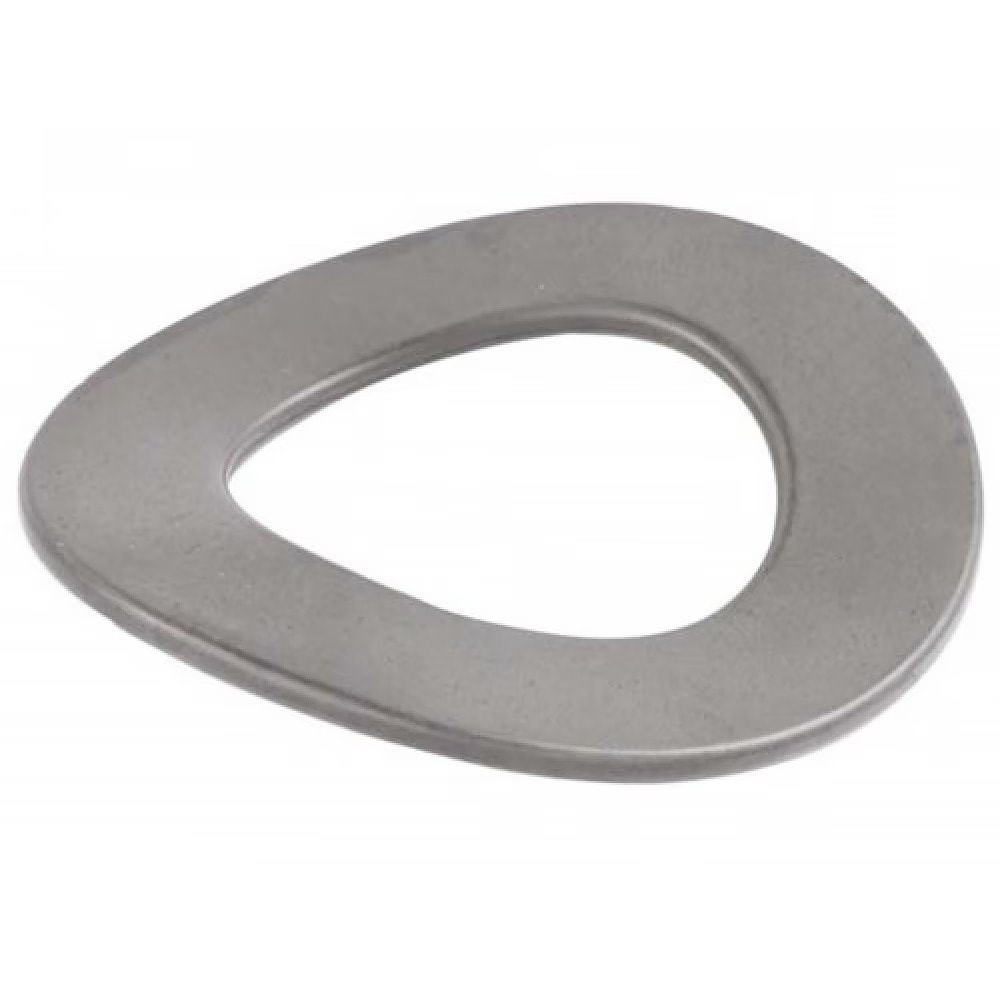

Шайбы пружинные DIN 137
DIN 137 Шайба стопорная пружинная (шайба пружинная волнистая, шайба пружинная изогнутая).
DIN 137 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба DIN 137 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания. Шайба DIN 137 обладает рядом преимуществ по сравнению с пружинной шайбой DIN 127: возможность применения в высоконагруженных соединениях, а также в резьбовых соединениях с правой и левой резьбой.
- Диаметр резьбы от М2 до М22.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Шайбы стопорные пружинные DIN 137 выпускаются в ряде модификаций:
- форма A, гнутая
- форма B, волнистая (с увеличенным внешним диаметром)
Размерный ряд шайб DIN 137
| Размеры | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 2.2 | 2.5 | 2.8 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 |
| d₂ | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 12 | 15 | 18 |
| s | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 |
| h | 1 | 1 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 2.2 | 2.4 | 3.4 | 4 |
| Размеры | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d₁ | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| d₂ | 8 | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 50 | 56 | 60 | 68 |
| s | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 | 1.6 | 1.6 | 1.6 | 1.6 | - | 1.8 | 2 | 2.2 | 2.2 | 2.5 |
| h | 1.6 | 1.8 | 2 | 2.2 | 2.6 | 3 | 3 | 4.2 | 5 | 6 | 6.4 | 6.6 | 7.4 | 7.8 | 8.2 | 9.4 | 10 | 10.6 | 11.6 |
Если вы хотите купить шайбы пружинные DIN 137 , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные

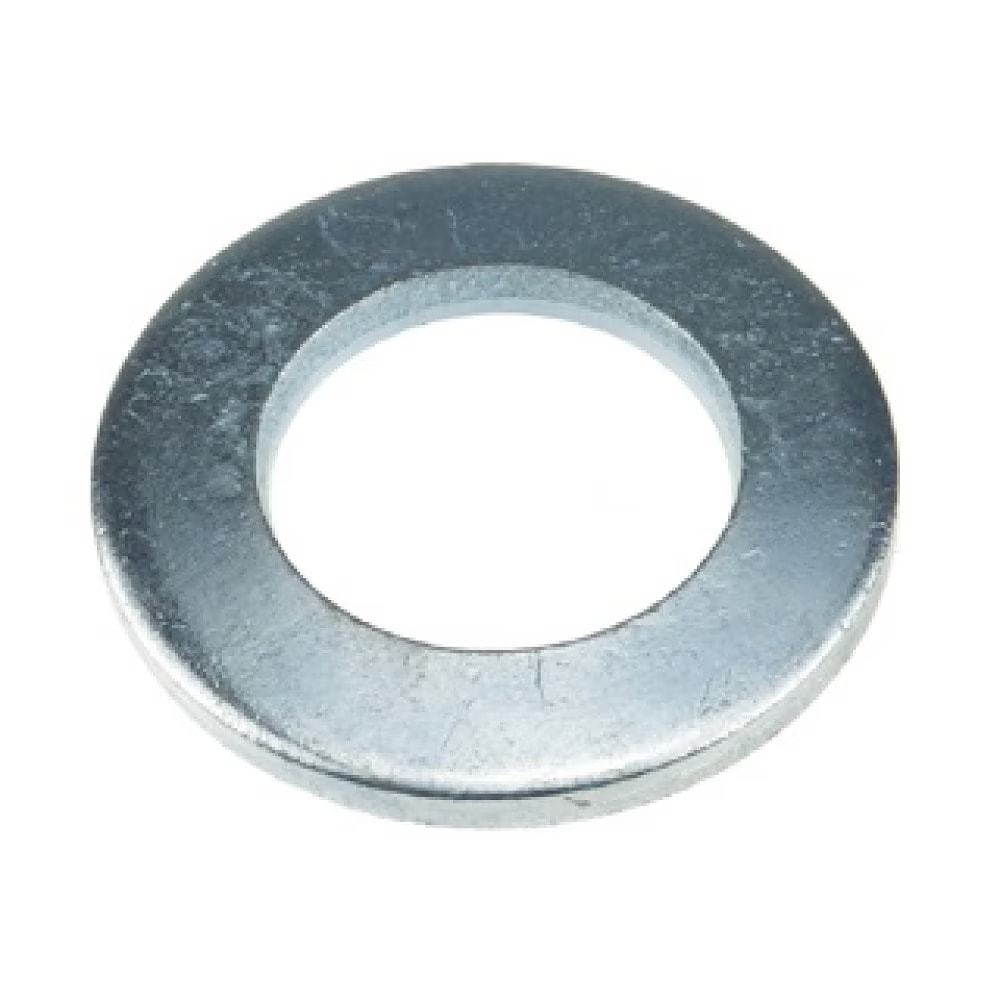

DIN 126 Шайба плоская с увеличенным внутренним диаметром (шайба плоская без фаски). Аналоги стандартов: ISO 7091, ГОСТ 11371-78. DIN 126 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, ...
Шайбы плоские подкладные ART 88100 (шайбы плоские). Аналоги стандартов: DIN 134. Шайбы плоские ART 88100 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного ...
DIN 1052 Шайба плоская увеличенная подкладная (шайба плоская увеличенная). DIN 1052 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с ...

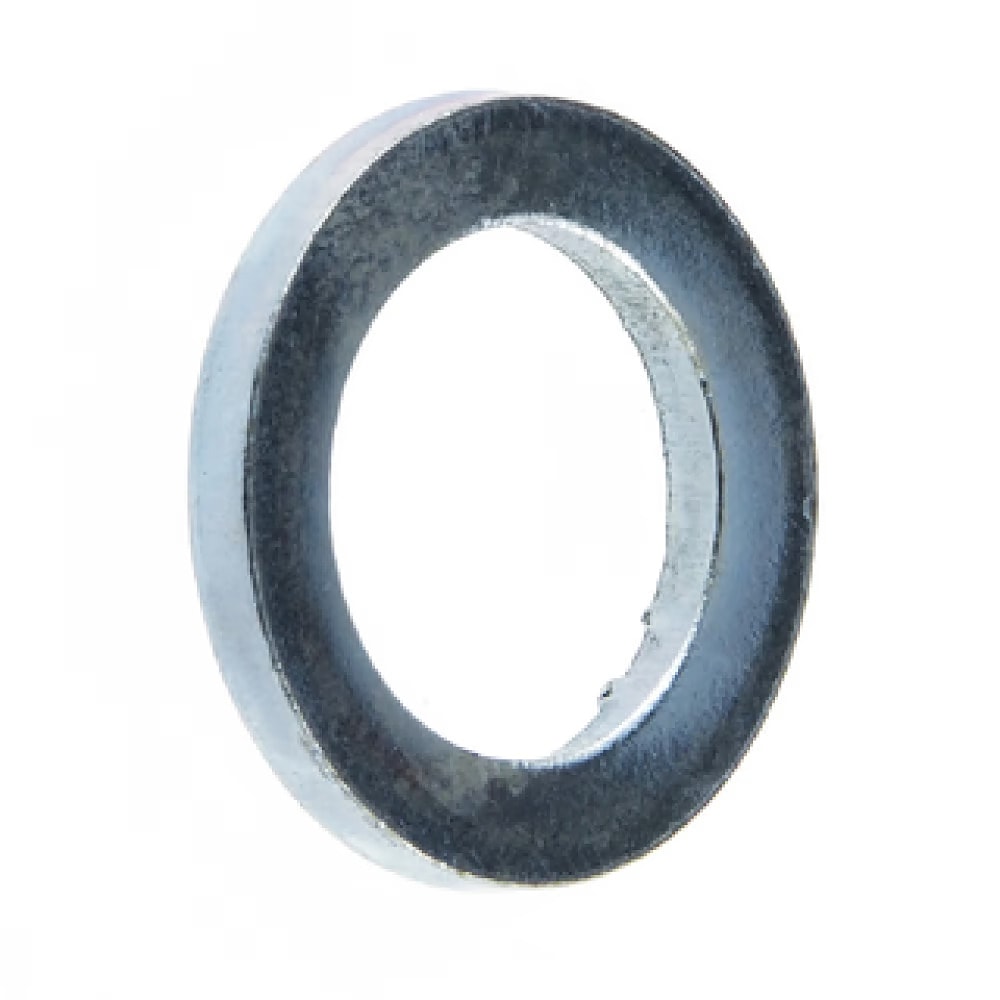

DIN 1440 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец). Аналоги стандартов: ISO 8738, ГОСТ 9649-78. DIN 1440 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и ...

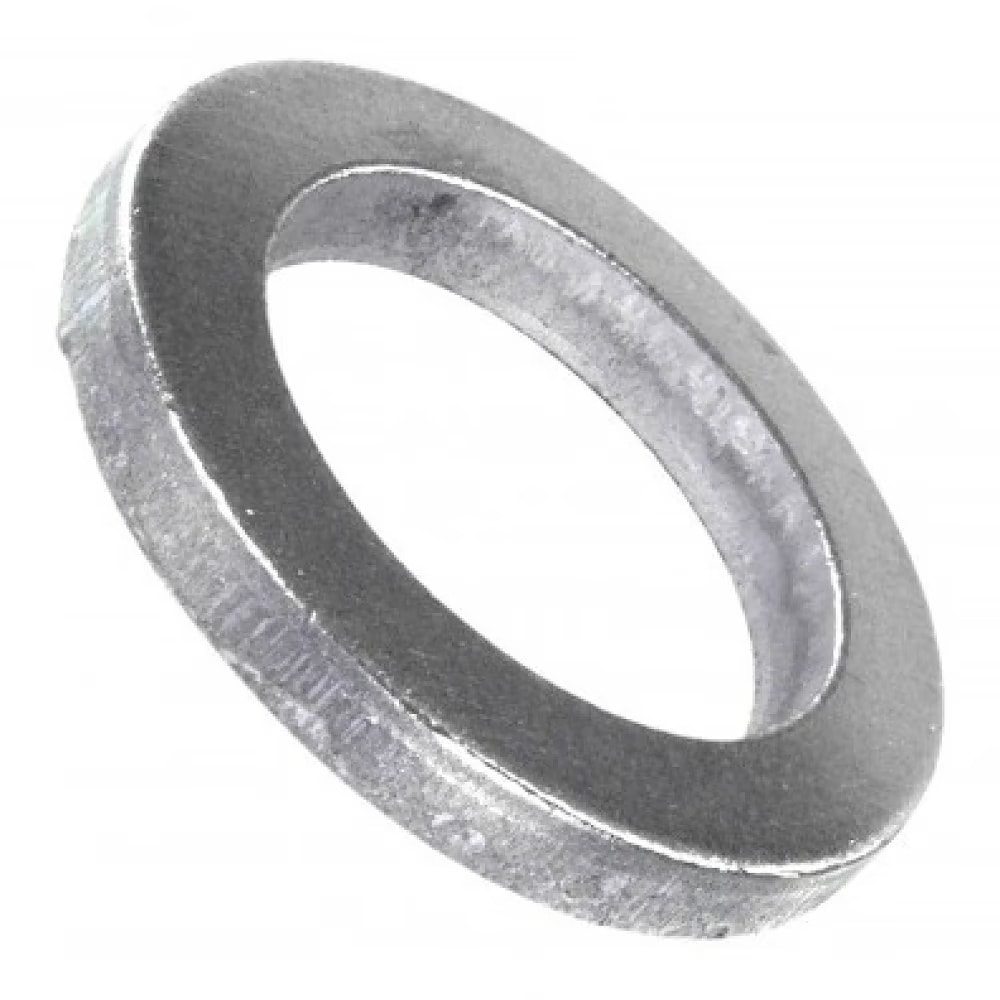

DIN 1441 Шайба плоская усиленная под палец (шайба усиленная под ось, шайба под палец). DIN 1441 применяются для штифтов и пальцев цилиндрических в различных сферах машиностроения, приборостроения и строительства совместно со штифтами, шплинтами DIN ...

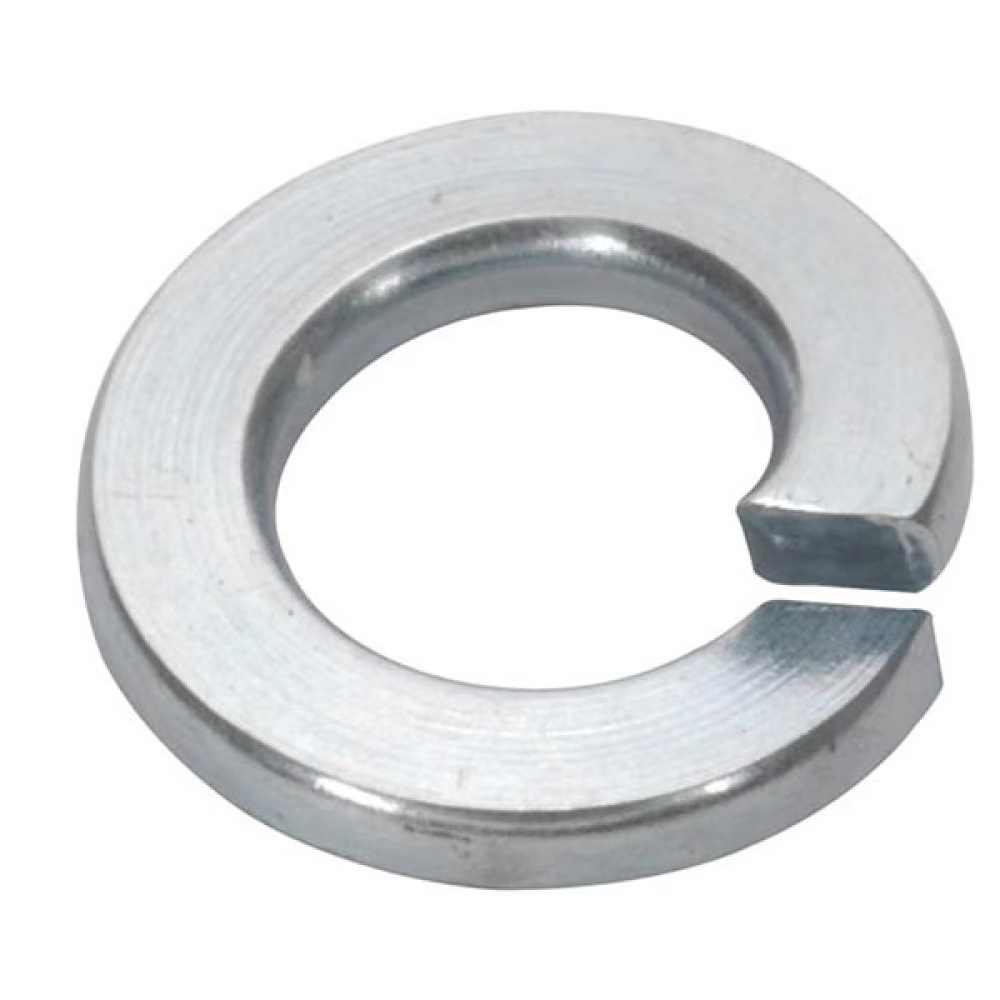

DIN 127 Шайба стопорная пружинная (шайба гроверная, шайба гровер, шайба пружинная гровер). Аналоги стандартов: ГОСТ 6402-70. DIN 127 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и ...

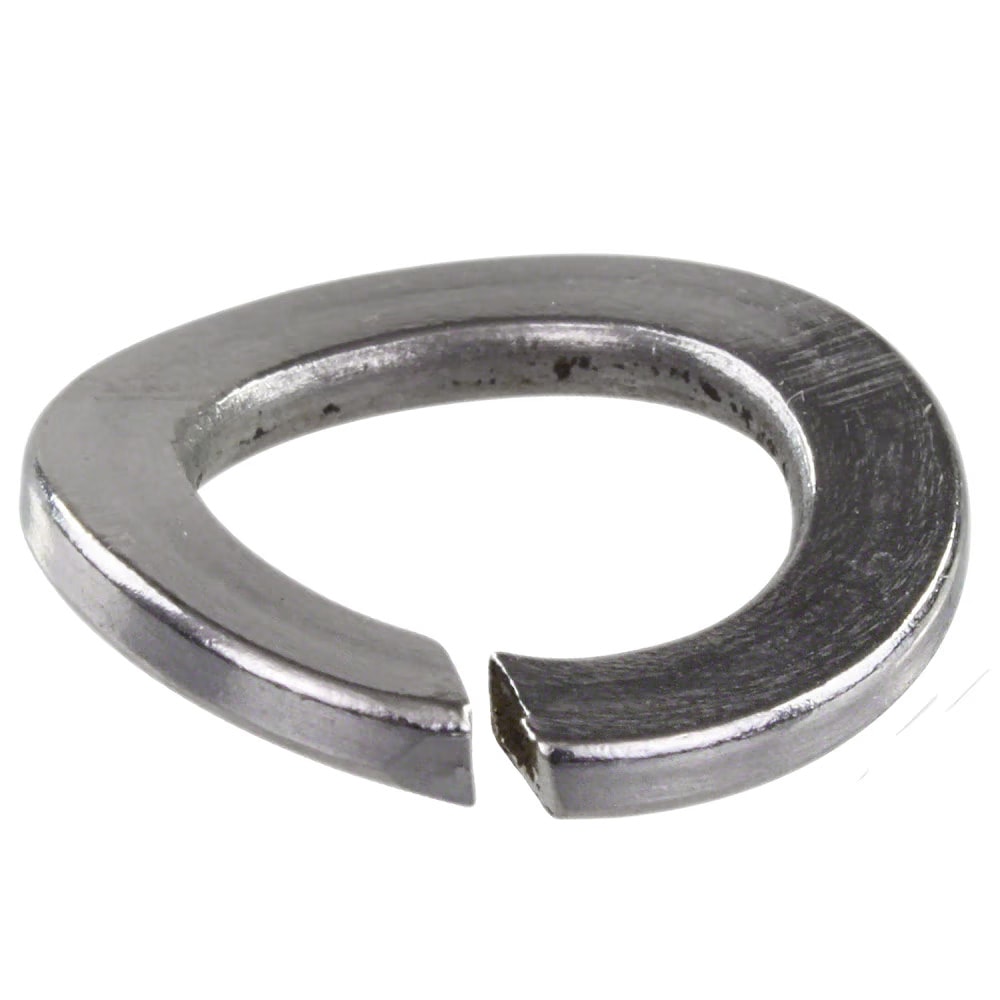

DIN 128 Шайба стопорная пружинная (шайба гроверная одновитковая, шайба гровер одновитковая, шайба пружинная гровер одновитковая). Аналоги стандартов: ГОСТ 6402-70. DIN 128 применяются для болтов, винтов и гаек с метрической резьбой в различных ...
