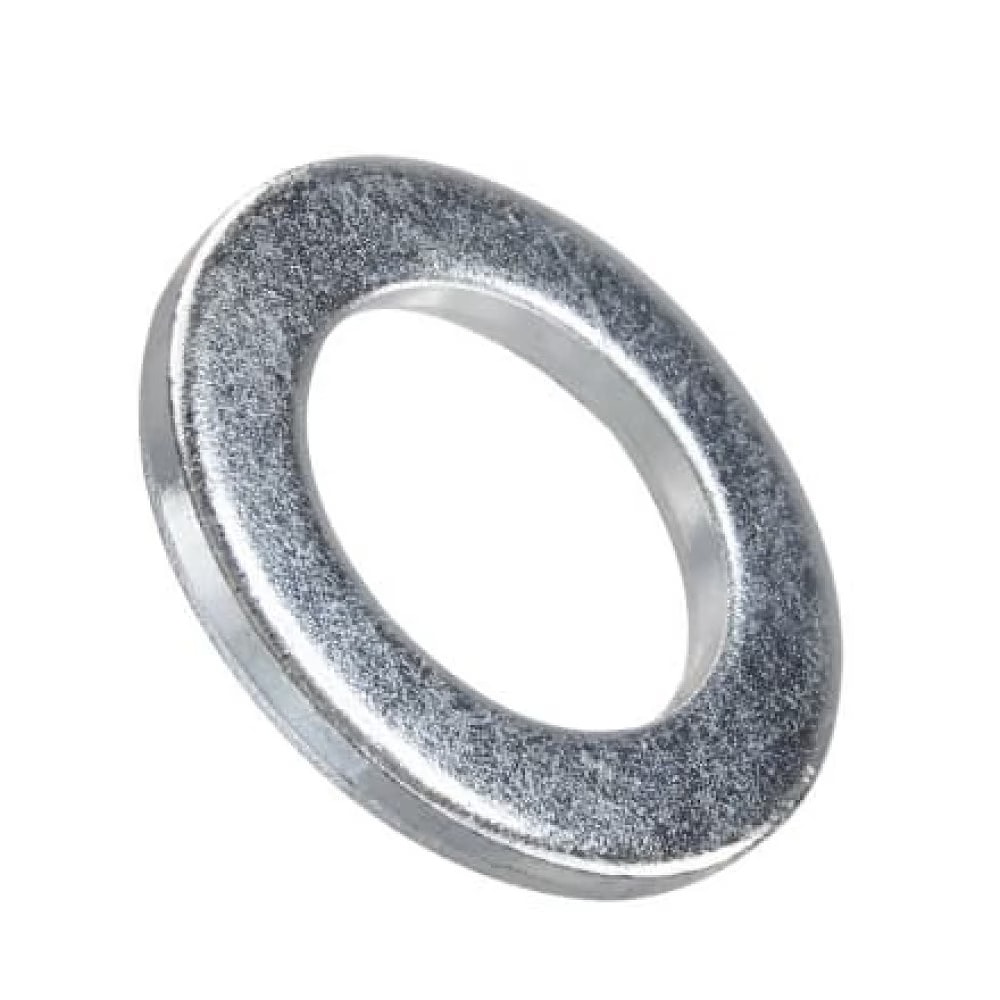

Шайбы плоские узкие DIN 433 ISO 7092
DIN 433 Шайба плоская узкая (шайба плоская узкая подкладная, шайба под винт, шайба плоская мелкая серия). Аналоги стандартов: ISO 7092, ГОСТ ISO 7092-2016, ГОСТ 10450-78.
DIN 433 применяются для винтов с метрической резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с винтами с цилиндрической головкой соответствующих размеров и др.
- Диаметр резьбы от М2 до М24.
- Твёрдость шайб: 140HV, 200HV.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 433
С метрической резьбой:
| Размеры, мм | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| d1 | 1.1 | 1.3 | 1.5 | 1.7 | 2.0 | 2.2 | 2.4 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 |
| d2 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 4.5 | 5 | 6 | 7 | 8 | 9 | 11 | 12 | 15 | 18 | 20 | 24 | 28 |
| h | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 2.5 |
| Размеры, мм | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
| d1 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| d2 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 |
| h | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
C дюймовой резьбой:
| Размеры, дюйм | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 5/8" | 3/4" | 7/8" | 1 1/8" | 1 1/4" | 1 3/8" |
| Метрический эквивалент (мм) | 4 | 5 | 7 | 8 | 10 | 12 | 16 | 20 | 22 | 30 | 33 | 36 |
| d1 | 4.3 | 5.3 | 7.4 | 8.4 | 10.5 | 13 | 17 | 21 | 23 | 31 | 34 | 37 |
| d2 | 8 | 9 | 12 | 15 | 18 | 20 | 28 | 34 | 37 | 50 | 56 | 60 |
| h | 0.5 | 1 | 1.6 | 1.6 | 1.6 | 2 | 2.5 | 3 | 3 | 4 | 5 | 5 |
