Шайбы косые квадратные DIN 434

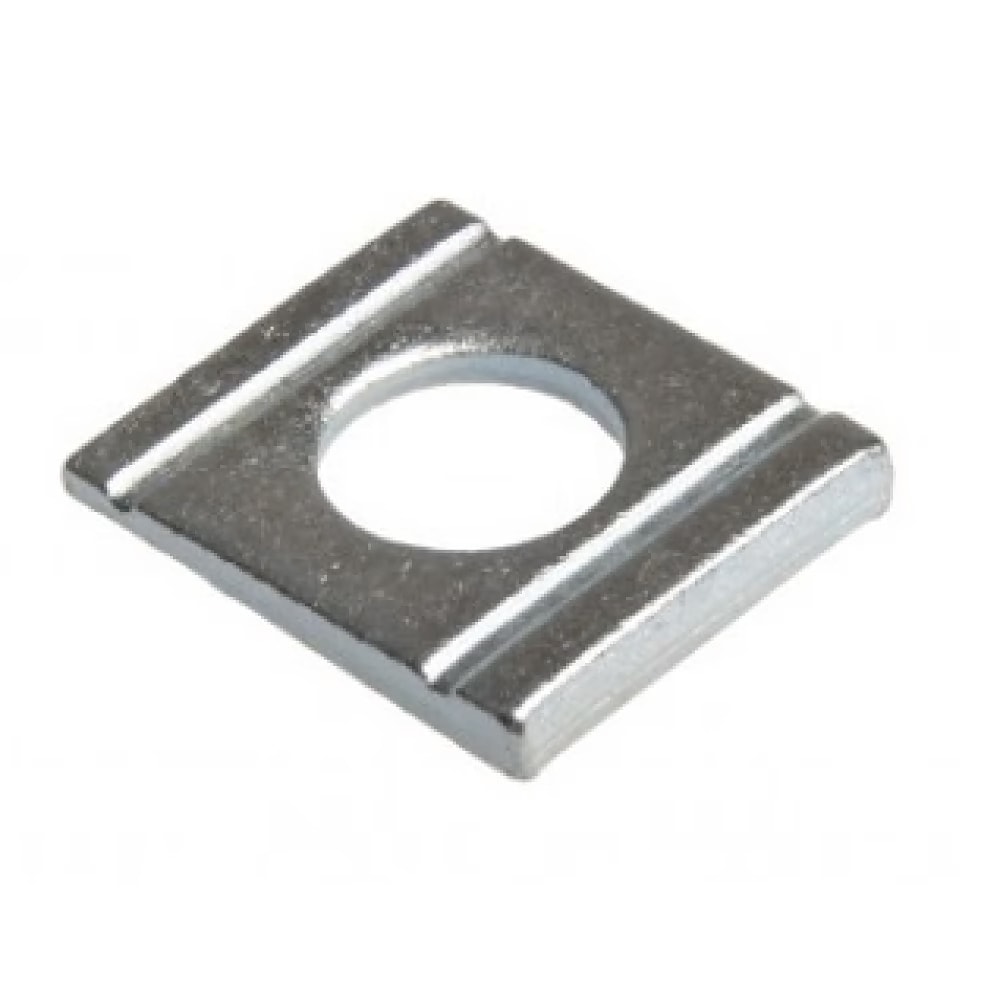

DIN 434 Шайба косая квадратная для швеллера 8% (шайба косая с двумя проточками). Аналоги стандартов: ГОСТ 10906-78.
DIN 434 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и строительства совместно с болтами и гайками соответствующих размеров и др. Шайба DIN 434 применяется для выравнивания уклона полок швеллера и подкладывается под гайку или головку болта.
- Диаметр резьбы от М8 до М30.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование.
Размерный ряд шайб DIN 434
С метрической резьбой:
| Размеры | 8 | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 |
| d | 9 | 11 | 13.5 | 17.5 | 22 | 24 | 26 | 30 | 33 |
| a/b | 22/22 | 22/22 | 26/30 | 32/36 | 40/44 | 44/50 | 56/56 | 56/56 | 62/62 |
| h | 3.8/2 | 3.8/2 | 4.9/2.5 | 5.9/3 | 7/3.5 | 8/4 | 8.5/4 | 8.5/4 | 9/4 |
С дюймовой резьбой:
| Размеры | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" |
| метрический эквивалент (мм) | 8 | 10 | 12 | 12 | 16 | 20 | 22 | 24 | 30 |
| d | 9 | 11 | 13.5 | 13.5 | 17.5 | 22 | 24 | 26 | 33 |
| a/b | 22/22 | 22/22 | 26/30 | 26/30 | 32/36 | 40/44 | 44/50 | 56/56 | 62/62 |
| h | 3.8/2 | 3.8/2 | 4.9/2.5 | 4.9/2.5 | 5.9/3 | 7/3.5 | 8/4 | 8.5/4 | 9/4 |
