Шайбы квадратные DIN 436 для деревянных конструкций

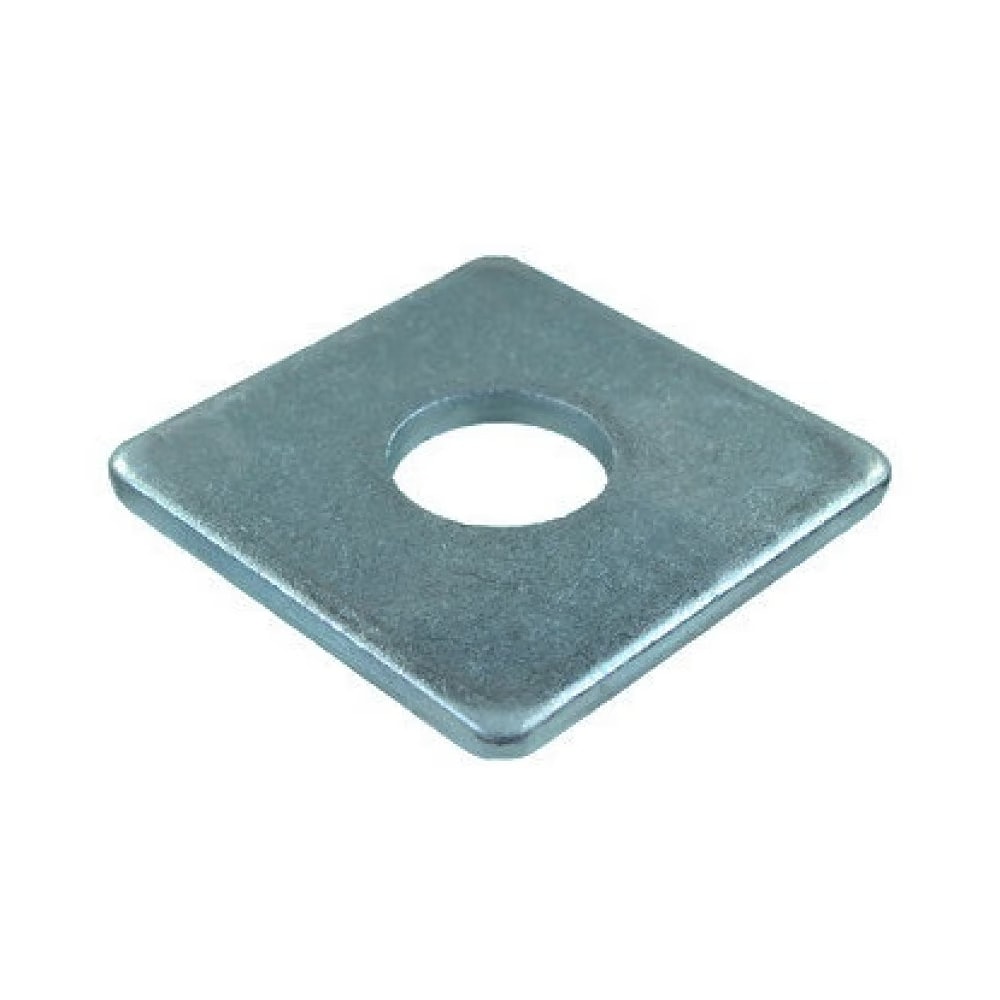

DIN 436 Шайба квадратная для деревянных конструкций (шайба квадратная).
DIN 436 применяются для болтов и гаек с метрической или дюймовой резьбой при монтаже деревянных конструкций совместно с болтами и гайками соответствующих размеров и др. Увеличенный внешний диаметр позволяет снизить давление на деревянную поверхность и предотвратить её повреждение. Квадратная форма шайбы позволяет защитить болтовое соединение от прокручивания шайбы, так как при закручивании гайки шайба будет вминаться в деревянную поверхность.
- Диаметр резьбы от М10 до М36.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование.
Размерный ряд шайб DIN 436
С метрической резьбой:
| Размеры, М | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| d | 11 | 13.5 | 17.5 | 22 | 24 | 26 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 |
| a | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 95 | 100 | 110 | 125 | 135 | 140 | 150 | 160 |
| h | 3 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 |
С дюймовой резьбой:
| Размеры | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" | 1 1/4" | 1 3/8" | 1 1/2" | 1 3/4" | 2" |
| метрический эквивалент (мм) | 10 | 12 | 12 | 16 | 20 | 22 | 24 | 30 | 33 | 36 | 39 | 45 | 52 |
| d | 11 | 13.5 | 13.5 | 17.5 | 22 | 24 | 26 | 33 | 36 | 39 | 42 | 48 | 56 |
| a | 30 | 40 | 40 | 50 | 60 | 70 | 80 | 95 | 100 | 110 | 125 | 140 | 160 |
| h | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 10 |
Если вы хотите купить шайбы квадратные DIN 436 для деревянных конструкций , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные
DIN 127 Шайба стопорная пружинная (шайба гроверная, шайба гровер, шайба пружинная гровер). Аналоги стандартов: ГОСТ 6402-70. DIN 127 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и ...
DIN 128 Шайба стопорная пружинная (шайба гроверная одновитковая, шайба гровер одновитковая, шайба пружинная гровер одновитковая). Аналоги стандартов: ГОСТ 6402-70. DIN 128 применяются для болтов, винтов и гаек с метрической резьбой в различных ...
DIN 2093 Шайба пружинная тарельчатая (пружина тарельчатая). Аналоги стандартов: ГОСТ 3057-90, EN 16983. DIN 2093 применяются для болтов, винтов и гладких штифтов в различных сферах машиностроения и автомобилестроения совместно с болтами, винтами, ...
Шайбы стопорные с наружными зубцами SCHNORR, тип S ART 88120 (шайбы стопорные с насечками с двух сторон). Аналоги стандартов: DIN 9250. Шайбы стопорные ART 88120 применяются для болтов и винтов с метрической и дюймовой резьбой в различных сферах ...
Шайбы стопорные с насечкой TECKENTRUP, тип S ART 88123. ART 88123 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками ...
Шайбы стопорные с насечкой TECKENTRUP, тип M ART 88124. ART 88124 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками ...
ART 88125 Шайба стопорная с насечкой TECKENTRUP, тип B. ART 88125 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками и гайками ...
ART 88126 Шайба стопорная с насечкой TECKENTRUP, тип Z. ART 88126 применяются для винтов с цилиндрической головкой и метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, винтами, шпильками ...
ART 88129 Шайба стопорная с насечкой TECKENTRUP, тип K. Аналоги стандартов: DIN 6795. ART 88129 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, ...
ART 88130 Шайба стопорная пружинная разрезная изогнутая с насечками, тип VSK, VSKD. ART 88130 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с болтами, ...
ART 88495 Шайба уплотнительная DUBO узкая из полиамида. ART 88495 применяются для комплектации винтов с цилиндрической головкой в различных сферах машиностроения, автомобилестроения и приборостроения совместно с винтами, болтами и гайками ...

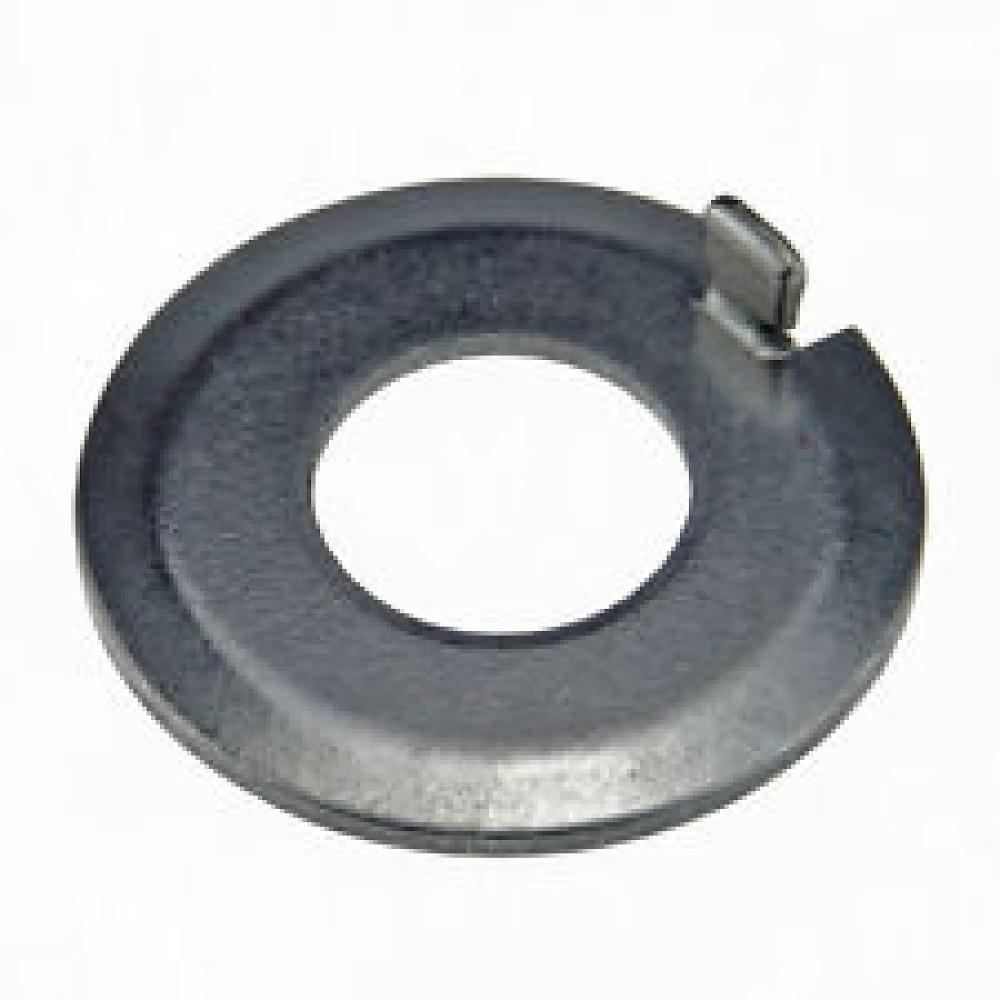

DIN 432 Шайба стопорная с наружным выступом (шайба стопорная с усиком, шайба стопорная с лапкой). DIN 432 применяются для болтов и гаек с метрической или дюймовой резьбой в машиностроении совместно с гайками шестигранными или болтами с шестигранной ...
