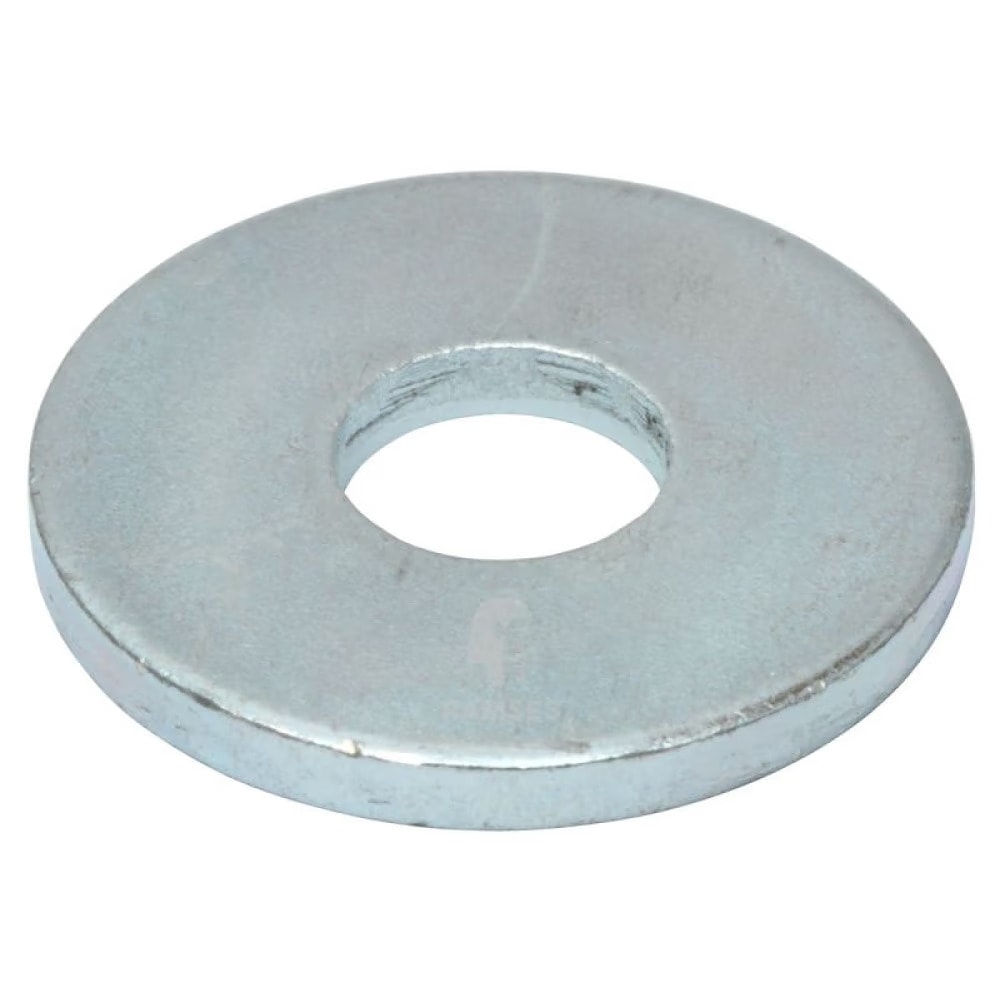

Шайбы плоские увеличенные DIN 440 ISO 7094
DIN 440 Шайба плоская увеличенная (шайба мебельная увеличенная). Аналоги стандартов: ISO 7094, ГОСТ 6958-78, ГОСТ 28848-90.
DIN 440 применяются для болтов и гаек с метрической или дюймовой резьбой в мебельном производстве и деревянном домостроении совместно с болтами и гайками соответствующих размеров и др. Увеличенный внешний диаметр позволяет снизить давление на деревянную поверхность и предотвратить её повреждение. Исполнение V с квадратным отверстием позволяет применять шайбы совместно с мебельными болтами с квадратным подголовником.
- Диаметр резьбы от М5 до М42.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование.
Шайбы плоские увеличенные DIN 440 выпускаются в ряде модификаций:
- тип R, с круглым внутренним отверстием (аналог ISO 7094)
- тип V, с квадратным внутренним отверстием (аналог ISO 7094)
Размерный ряд шайб DIN 440
С метрической резьбой:
| Размеры, М | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| d1/a | 5.5 | 6.6 | 7.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 |
| d2 | 18 | 22 | 24 | 28 | 34 | 44 | 50 | 56 | 60 | 72 | 80 |
| h | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 |
| Размеры, М | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| d1/a | 26 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 |
| d2 | 85 | 98 | 105 | 115 | 125 | 140 | 150 | 160 | 170 | 180 |
| h | 6 | 6 | 6 | 8 | 8 | 10 | 8 | 8 | 10 | 10 |
С дюймовой резьбой:
| Размеры | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" |
| метрический эквивалент (мм) | 5 | 7 | 8 | 10 | 12 | 12 | 16 | 20 | 22 | 24 | 30 |
| d1/a | 5.5 | 7.6 | 9 | 11 | 13.5 | 13.5 | 17.5 | 22 | 24 | 26 | 33 |
| d2 | 18 | 24 | 28 | 34 | 44 | 44 | 56 | 72 | 80 | 85 | 105 |
| h | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 |
| Размеры | 1 1/4" | 1 3/8" | 1 1/2" | 1 3/4" | 2" |
| метрический эквивалент (мм) | 33 | 36 | 39 | 45 | 52 |
| d1/a | 36 | 39 | 42 | 48 | 56 |
| d2 | 115 | 125 | 140 | 160 | 180 |
| h | 8 | 8 | 10 | 8 | 10 |
