Шайбы стопорные DIN 462 с внутренним выступом

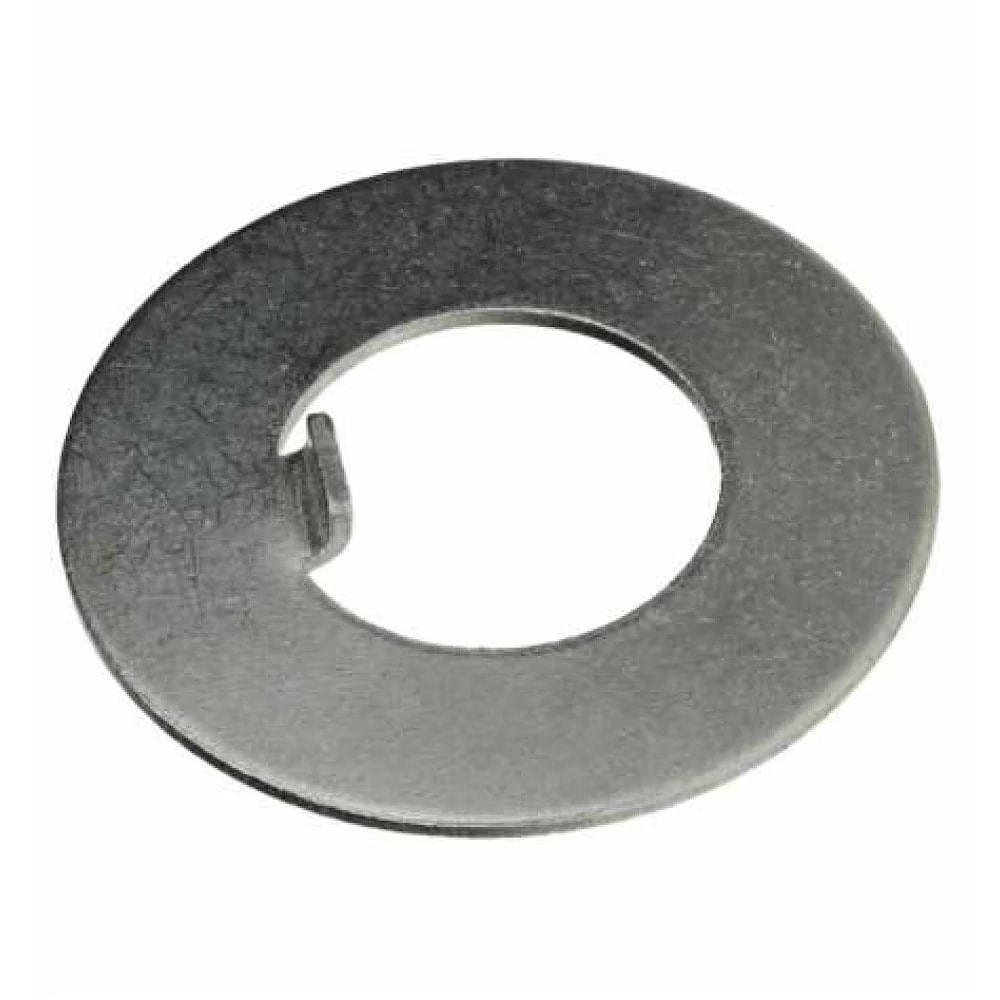

DIN 462 Шайба стопорная с внутренним выступом (шайба стопорная).
DIN 462 применяются совместно с гайкой шлицевой DIN 1804 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения.
Монтаж шайбы стопорной осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу. После этого шайбу механически деформируют в шлицы гайки, за счёт чего и осуществляется её фиксация.
- Диаметр вала от 8 до 100 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд шайб DIN 462
| Размеры | 8 | 10 | 14 | 16 | 18 | 20 | 22 | 24 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 |
| d2 | 20 | 25 | 30 | 32 | 34 | 36 | 40 | 42 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 |
| s | 0.8 | 0.8 | 0.8 | 11 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| f | 3 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 |
| g | 5.9 | 7.4 | 11.4 | 13.5 | 15.4 | 17.5 | 19.5 | 21.6 | 25.5 | 27.5 | 29.6 | 32.6 | 35.3 | 37.3 | 39.3 | 42.4 |
| h | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Размеры | 48 | 50 | 52 | 55 | 58 | 60 | 62 | 65 | 70 | 72 | 75 | 80 | 85 | 95 | 100 |
| d2 | 75 | 75 | 80 | 80 | 90 | 90 | 95 | 95 | 100 | 110 | 110 | 115 | 120 | 135 | 145 |
| s | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| f | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| g | 45.4 | 47.4 | 49.3 | 52.3 | 55.3 | 57.3 | 59.3 | 62.4 | 67.4 | 68.9 | 71.9 | 76.9 | 81.9 | 91.8 | 96.9 |
| h | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 |
Если вы хотите купить шайбы стопорные DIN 462 с внутренним выступом , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные
DIN 436 Шайба квадратная для деревянных конструкций (шайба квадратная). DIN 436 применяются для болтов и гаек с метрической или дюймовой резьбой при монтаже деревянных конструкций совместно с болтами и гайками соответствующих размеров и др. ...
DIN 434 Шайба косая квадратная для швеллера 8% (шайба косая с двумя проточками). Аналоги стандартов: ГОСТ 10906-78. DIN 434 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и строительства совместно ...
DIN 435 Шайба косая квадратная для двутавра 14% (шайба косая с одной проточкой). Аналоги стандартов: ГОСТ 10906-78. DIN 435 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и строительства совместно ...

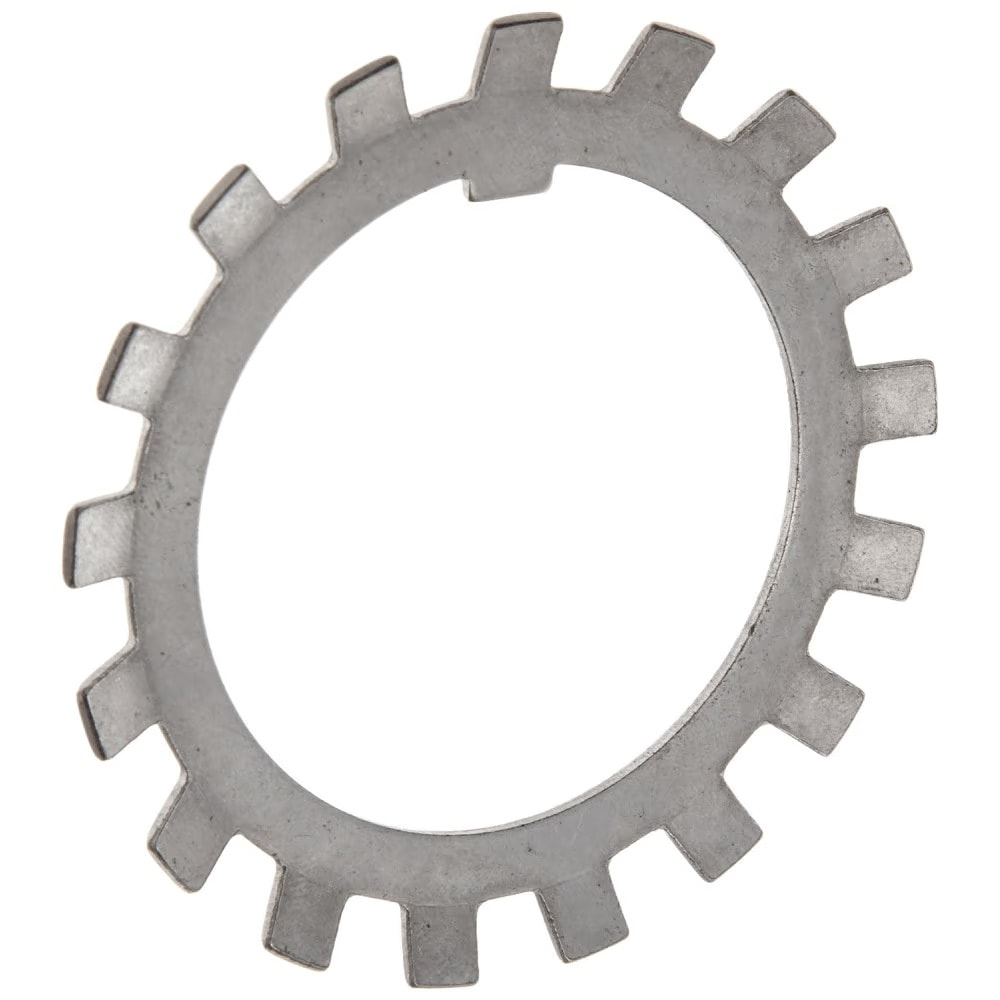

DIN 5406 Шайба многолапчатая (шайба стопорная многолапчатая). Аналоги стандартов: ГОСТ 11872-89. DIN 5406 применяются совместно с гайкой шлицевой DIN 981 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого ...
DIN 125 Шайба плоская. Аналоги стандартов: ISO 7089, ISO 7090, ГОСТ 11371-78. DIN 125 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно ...
DIN 126 Шайба плоская с увеличенным внутренним диаметром (шайба плоская без фаски). Аналоги стандартов: ISO 7091, ГОСТ 11371-78. DIN 126 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, ...
Шайбы плоские подкладные ART 88100 (шайбы плоские). Аналоги стандартов: DIN 134. Шайбы плоские ART 88100 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного ...
DIN 440 Шайба плоская увеличенная (шайба мебельная увеличенная). Аналоги стандартов: ISO 7094, ГОСТ 6958-78, ГОСТ 28848-90. DIN 440 применяются для болтов и гаек с метрической или дюймовой резьбой в мебельном производстве и деревянном домостроении ...
DIN 1052 Шайба плоская увеличенная подкладная (шайба плоская увеличенная). DIN 1052 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с ...
DIN 433 Шайба плоская узкая (шайба плоская узкая подкладная, шайба под винт, шайба плоская мелкая серия). Аналоги стандартов: ISO 7092, ГОСТ ISO 7092-2016, ГОСТ 10450-78. DIN 433 применяются для винтов с метрической резьбой в различных сферах ...

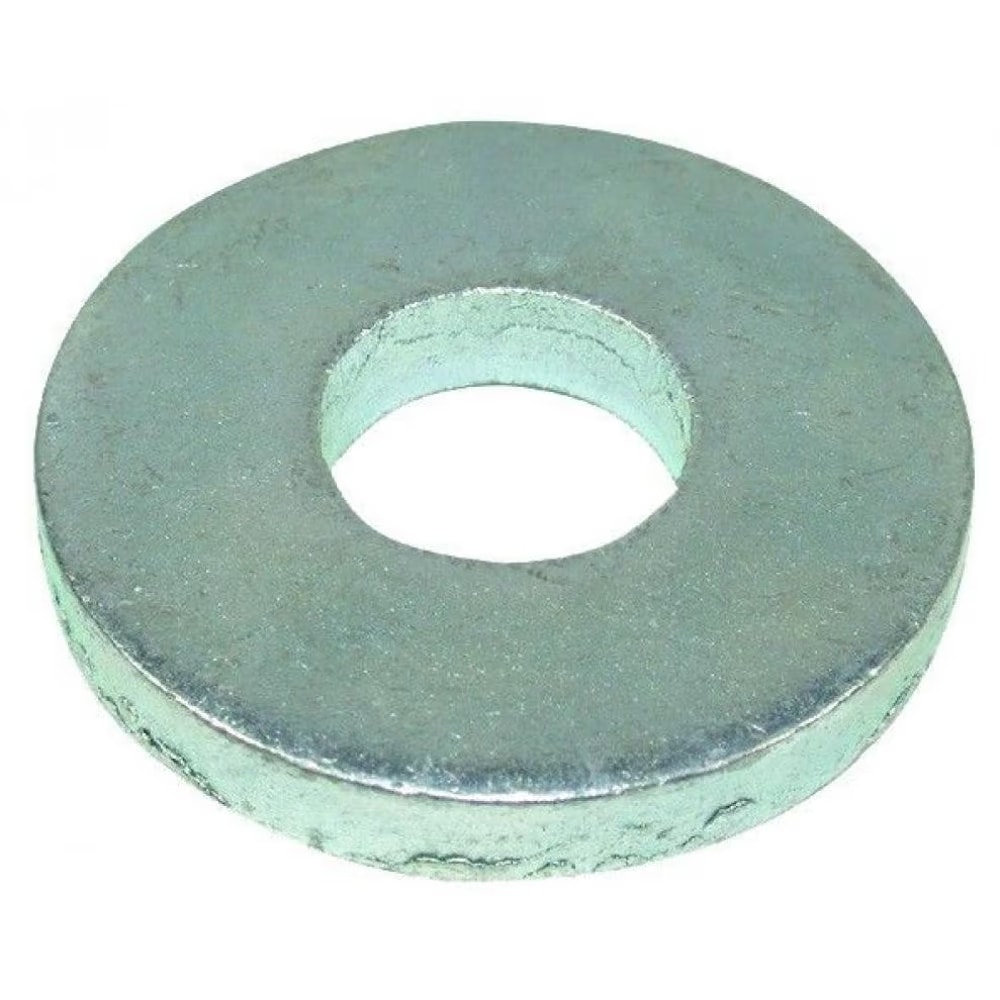

DIN 6340 Шайба плоская усиленная (шайба усиленная утолщённая, шайба усиленная закалённая). Шайбы плоские усиленные DIN 6340 применяются для болтов и гаек с метрической или дюймовой резьбой в машиностроении и строительстве при больших статических и ...
