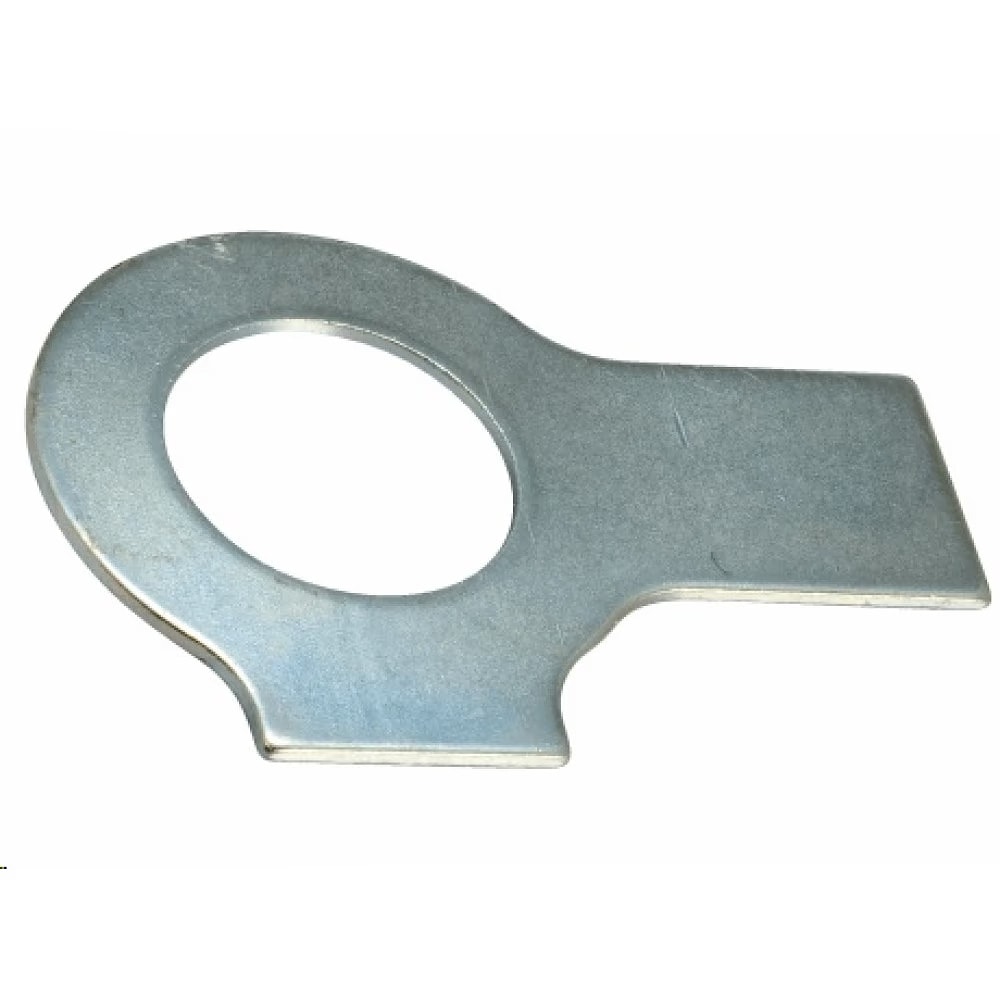

Шайбы стопорные плоские DIN 463 с двумя лапками
DIN 463 Шайба стопорная с двумя лапками. Аналоги стандартов: ГОСТ 13463-77, ГОСТ 13464-77.
DIN 463 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами и гайками соответствующих размеров и др. Шайба применяется как стопорящий элемент для предотвращения самоотвинчивания резьбовых элементов при вибрации. Лапки шайбы загибаются и прижимаются к граням гайки или болта, тем самым не позволяя им вращаться.
- Диаметр резьбы от М3 до М54.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 463
| Размеры | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 |
| d2 | 7 | 9 | 10 | 12.5 | 17 | 21 | 24 | 28 | 30 | 34 | 37 |
| b | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 12 | 15 | 18 | 18 |
| l1 | 13 | 14 | 16 | 18 | 20 | 22 | 28 | 28 | 32 | 36 | 36 |
| l2 | 5 | 6.5 | 8 | 9 | 11 | 13 | 15 | 16 | 18 | 20 | 21 |
| s | 0.38 | 0.38 | 0.5 | 0.5 | 0.75 | 0.75 | 1 | 1 | 1 | 1 | 1 |
| для резьбы M | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Размеры | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 50 | 54 |
| d2 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 92 | 98 |
| b | 20 | 20 | 23 | 26 | 28 | 30 | 32 | 35 | 40 | 44 |
| l1 | 42 | 42 | 48 | 52 | 56 | 60 | 64 | 70 | 80 | 85 |
| l2 | 23 | 25 | 29 | 32 | 34 | 38 | 41 | 44 | 50 | 53 |
| s | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| для резьбы M | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 | 52 |
