Шайбы многолапчатые стальные DIN 5406

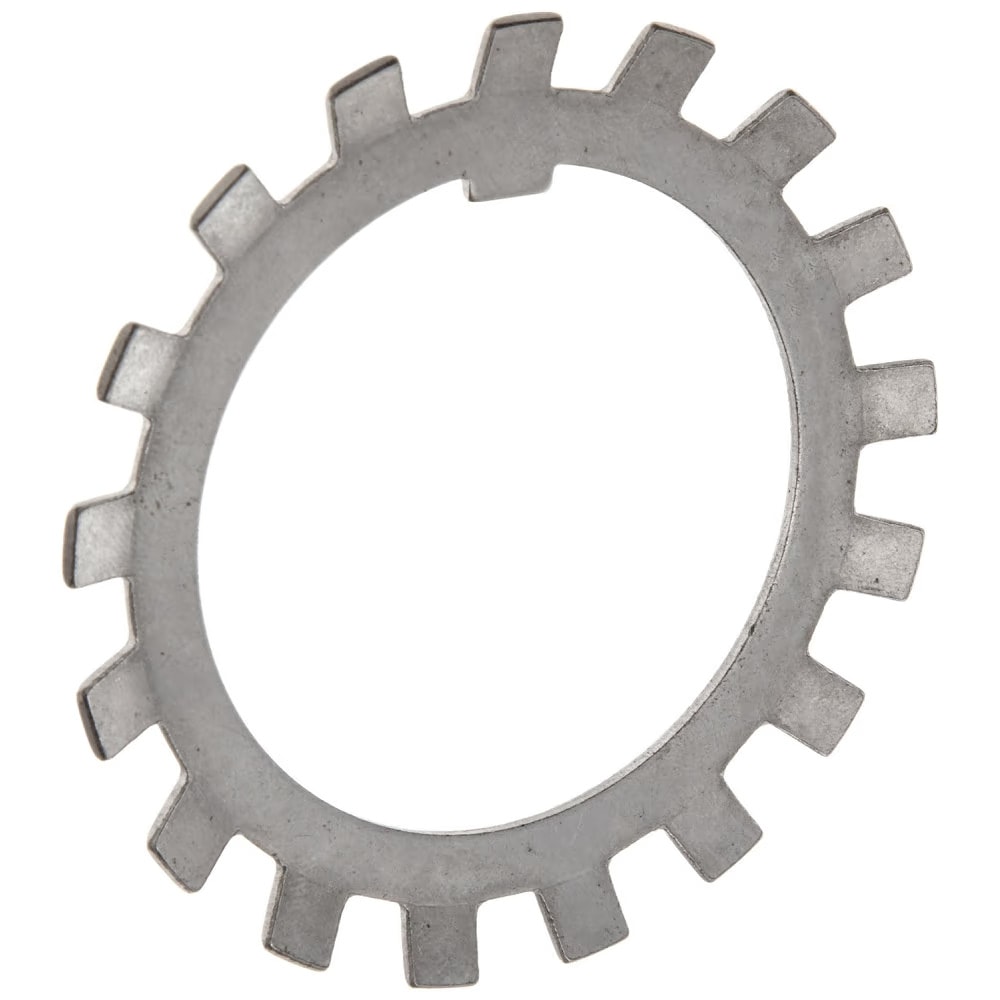

DIN 5406 Шайба многолапчатая (шайба стопорная многолапчатая). Аналоги стандартов: ГОСТ 11872-89.
DIN 5406 применяются совместно с гайкой шлицевой DIN 981 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения.
Монтаж шайбы многолапчатой осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу. Наружные лапки должны быть наклонены в стороны гайки шлицевой. Шлицевая гайка устанавливается фаской к шайбе, осуществляется затяжка гайки и соответствующий осевой натяг в резьбе. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счёт чего и осуществляется её фиксация.
- Диаметр вала от 10 до 150 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд шайб DIN 5406
| Размеры | MB0 | MB1 | MB2 | MB3 | MB4 | MB5 | MB6 | MB7 | MB8 | MB9 | MB10 |
| d1 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| d2 | 21 | 25 | 28 | 32 | 36 | 42 | 49 | 57 | 62 | 69 | 74 |
| e | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 |
| f | 8.5 | 10.5 | 13.5 | 15.5 | 18.5 | 23 | 27.5 | 32.5 | 37.5 | 42.5 | 47.5 |
| b1 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
| s | 1 | 1 | 1 | 1 | 1 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 |
| для гайки DIN 981 | KM0 | KM1 | KM2 | KM3 | KM4 | KM5 | KM6 | KM7 | KM8 | KM9 | KM10 |
| Размеры | MB11 | MB12 | MB13 | MB14 | MB15 | MB16 | MB17 | MB18 | MB19 | MB20 |
| d1 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| d2 | 81 | 84 | 92 | 98 | 104 | 112 | 119 | 126 | 133 | 142 |
| e | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 |
| f | 52.5 | 57.5 | 62.5 | 66.5 | 71.5 | 76.5 | 81.5 | 86.5 | 91.5 | 96.5 |
| b1 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| s | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 |
| для гайки DIN 981 | KM11 | KM12 | KM13 | KM14 | KM15 | KM16 | KM17 | KM18 | KM19 | KM20 |
| Размеры | MB21 | MB22 | MB23 | MB24 | MB25 | MB26 | MB27 | MB28 | MB29 | MB30 |
| d1 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 |
| d2 | 145 | 154 | 159 | 164 | 170 | 175 | 185 | 192 | 202 | 205 |
| e | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 |
| f | 100.5 | 105.5 | 110.5 | 115 | 120 | 125 | 130 | 135 | 140 | 145 |
| b1 | 12 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 |
| s | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| для гайки DIN 981 | KM21 | KM22 | KM23 | KM24 | KM25 | KM26 | KM27 | KM28 | KM29 | KM30 |
