Шайбы сферические DIN 6319

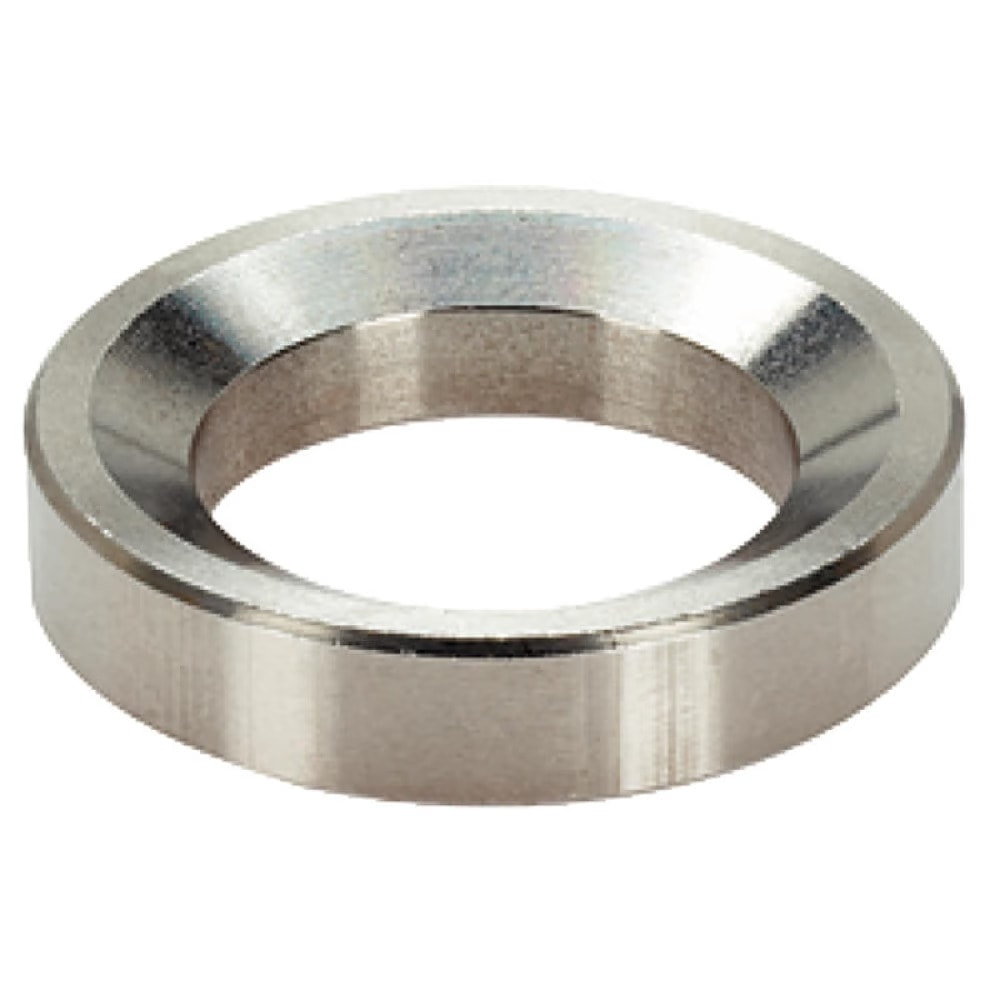

DIN 6319 Шайба сферическая (шайба шаровая стальная). Аналоги стандартов: ГОСТ 13438-68, ГОСТ 13439-68.
Шайбы сферические DIN 6319 применяются для болтов, винтов и гаек с метрической резьбой в машиностроении и станочных приспособлениях для закрепления деталей на непараллельных плоскостях совместно с болтами, винтами и гайками соответствующих размеров и др. Шайба состоит из двух частей: верхняя, форма С, и нижняя, форма D (стандартная) или форма G (для овальных отверстий). При использовании гаек высоких DIN 6330 применение шайбы формы C не требуется. При подборе комплекта шайб форм C и D: d3 у формы C совпадает с d4 у формы D. При подборе комплекта шайб форм C и G: внутренний диаметр d2 будет как у шайбы формы D.
- Диаметр резьбы от М6 до М48.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Шайбы сферические DIN 6319 выпускаются в ряде модификаций:
- форма С, выгнутая, твёрдость 550HV
- форма D, вогнутая, твёрдость 550HV
- форма G, вогнутая, увеличенный внешний диаметр, твёрдость 350HV
Размерный ряд шайб DIN 6319
d4 у формы D и G = d3 у формы C
| Размеры | 6.4 | 8.4 | 10.5 | 13 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| d3 | 12 | 17 | 21 | 24 | 30 | 36 | 44 | 56 | 68 | 78 | 92 |
| h1 | 0.7 | 0.6 | 0.8 | 1.1 | 1.3 | 2 | 2.4 | 3.6 | 4.6 | 6.5 | 8 |
| h2 | 2.3 | 3.2 | 4 | 4.6 | 5.3 | 6.3 | 8.2 | 11.2 | 14 | 17 | 21 |
| r | 9 | 12 | 15 | 17 | 22 | 27 | 32 | 41 | 50 | 58 | 67 |
| Размеры | 7.1 | 9.6 | 12 | 14.2 | 19 | 23.2 | 28 | 35 | 42 | 49 | 56 |
| d4 | 12 | 17 | 21 | 24 | 30 | 36 | 44 | 56 | 68 | 78 | 92 |
| d5 | 11 | 14.5 | 18.5 | 20 | 26 | 31 | 37 | 49 | 60 | 70 | 82 |
| h3 | 2.8 | 3.5 | 4.2 | 5 | 6.2 | 7.5 | 9.5 | 12 | 15 | 18 | 22 |
Тип G – сферическая вогнутая
| Размеры | 12 | 14.2 | 19 | 23.2 | 28 | 35 |
| d4 | 30 | 36 | 44 | 50 | 60 | 68 |
| d5 | 18.5 | 20 | 26 | 31 | 37 | 49 |
| h3 | 5 | 6 | 7 | 8 | 10 | 12 |
