Шайбы стопорные DIN 432 с наружным выступом

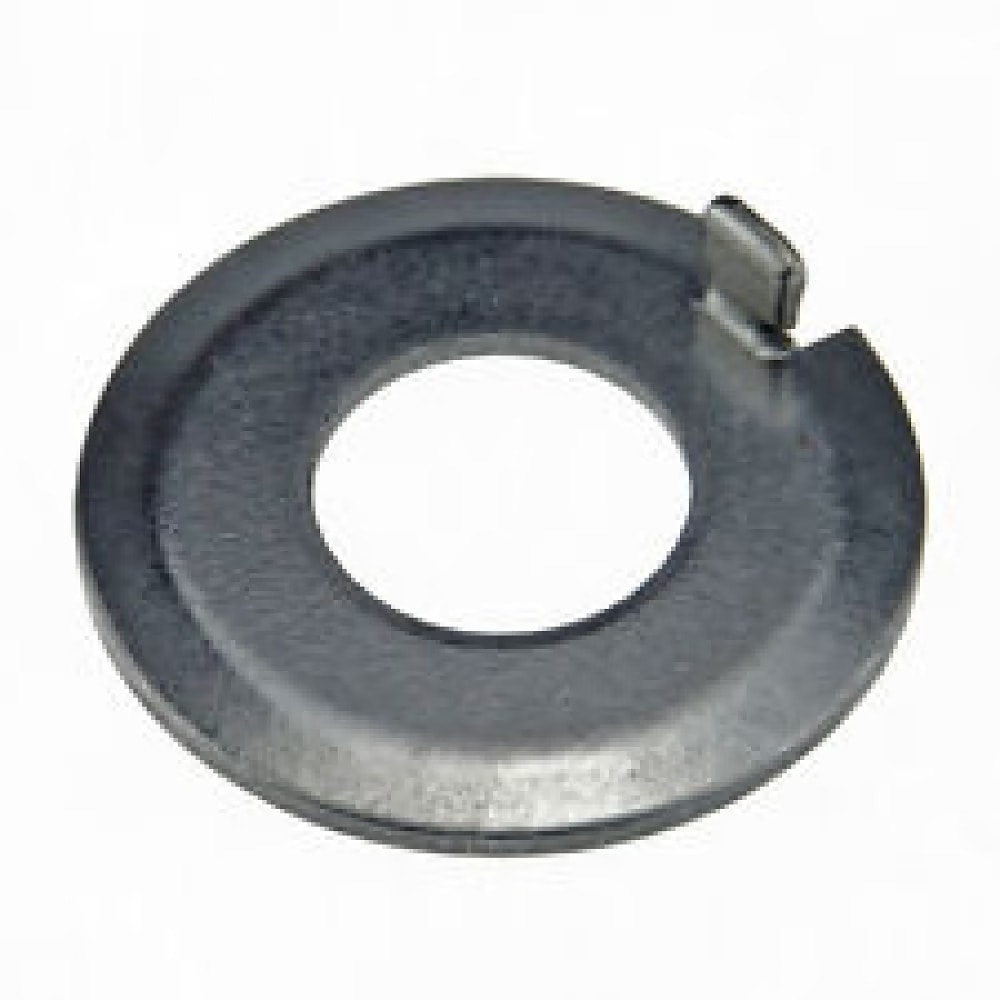

DIN 432 Шайба стопорная с наружным выступом (шайба стопорная с усиком, шайба стопорная с лапкой).
DIN 432 применяются для болтов и гаек с метрической или дюймовой резьбой в машиностроении совместно с гайками шестигранными или болтами с шестигранной головкой соответствующих размеров и др. Шайба DIN 432 предназначена для защиты резьбового соединения от самоотвинчивания при динамических нагрузках. Шайба стопорная DIN 432 функционирует за счёт того, что наружный выступ устанавливается в специальный паз на прикрепляемой детали и фиксирует шайбу. Гайка или головка болта, в свою очередь, фиксируются относительно шайбы при отгибании сегмента шайбы параллельно одной из граней.
- Диаметр отверстия шайбы от 4,3 до 66 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 432
| Размеры | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
| d2 | 14 | 17 | 19 | 22 | 26 | 30 | 33 | 36 | 40 | 42 | 50 | 50 | 58 | 63 | 68 | 75 |
| f | 2.5 | 3.5 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 6.5 | 6.5 | 7.5 | 7.5 | 8.5 | 8.5 | 9.5 | 11 |
| g | 5.5 | 7 | 7.5 | 8.5 | 10 | 12 | 13 | 15 | 18 | 18 | 20 | 21 | 23 | 25 | 28 | 31 |
| h ≈ | 2 | 2.5 | 3 | 4 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 6.5 | 6.5 | 9.5 | 9.5 | 9.5 | 9.5 |
| s | 0.4 | 0.75 | 0.75 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2 |
| Размеры | 40 | 43 | 46 | 50 | 54 | 58 | 66 |
| d2 | 82 | 88 | 95 | 100 | 105 | 112 | 125 |
| f | 11 | 11 | 13 | 13 | 13 | 16 | 18 |
| g | 33 | 36 | 38 | 40 | 42 | 45 | 52 |
| h ≈ | 11 | 11 | 12 | 13 | 13 | 14 | 13.5 |
| s | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
Если вы хотите купить шайбы стопорные DIN 432 с наружным выступом , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные
Шайбы плоские увеличенные ART 88104 (шайбы с увеличенным внешним диаметром). Аналоги: ART 9054. Шайбы плоские увеличенные ART 88104 применяются для болтов, винтов и гаек с метрической резьбой в различных сферах машиностроения, приборостроения и ...

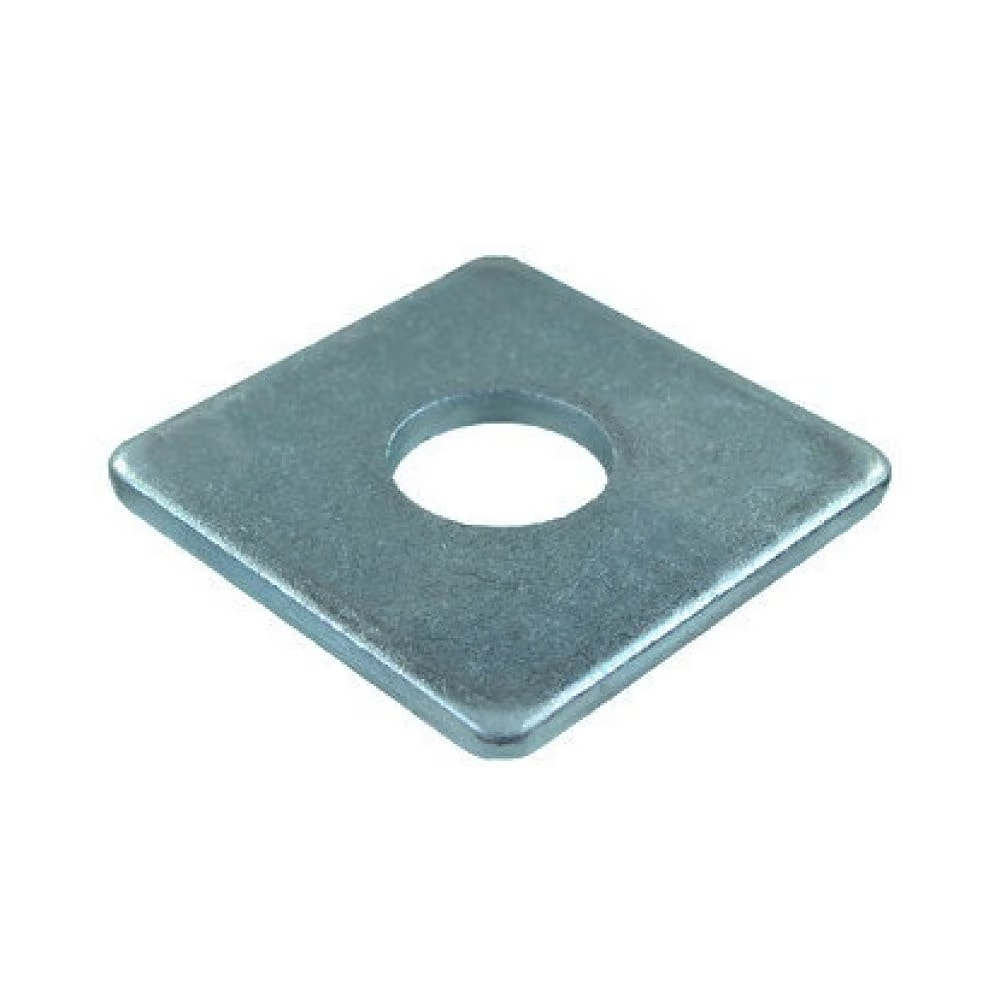

DIN 436 Шайба квадратная для деревянных конструкций (шайба квадратная). DIN 436 применяются для болтов и гаек с метрической или дюймовой резьбой при монтаже деревянных конструкций совместно с болтами и гайками соответствующих размеров и др. ...

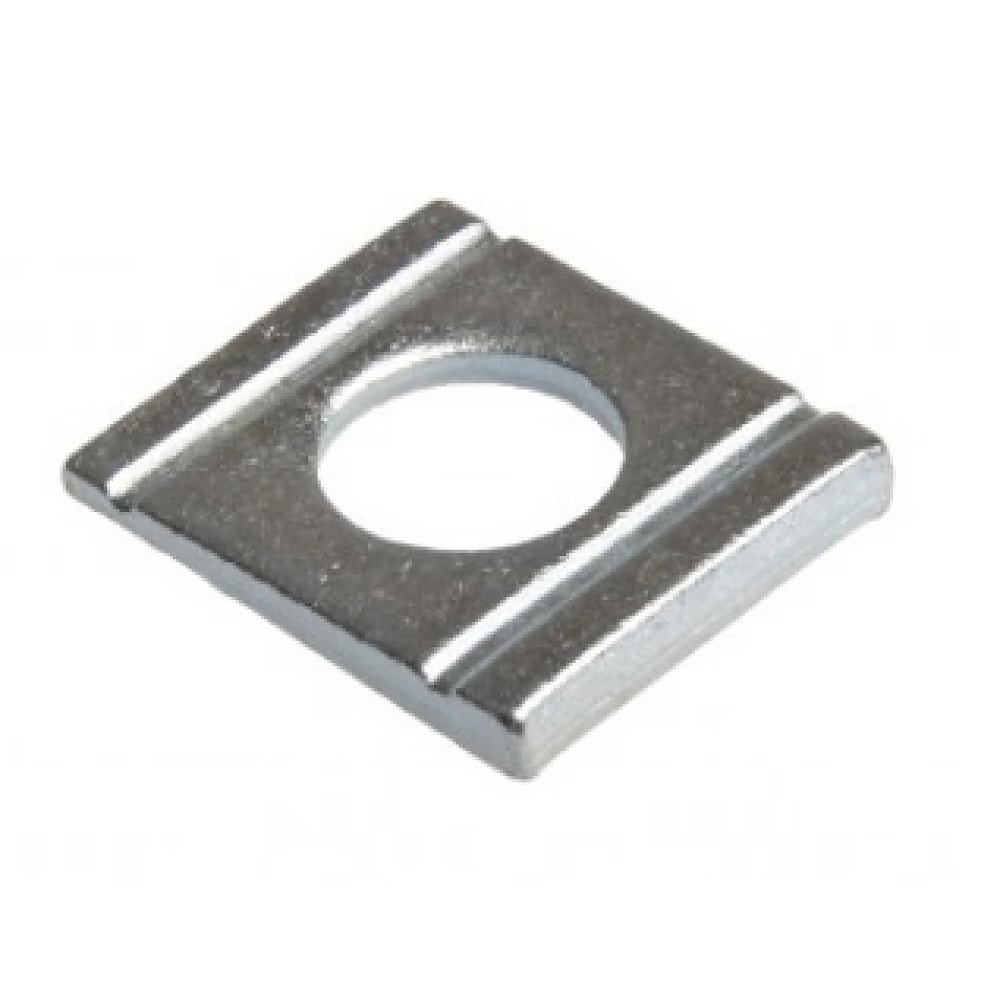

DIN 434 Шайба косая квадратная для швеллера 8% (шайба косая с двумя проточками). Аналоги стандартов: ГОСТ 10906-78. DIN 434 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и строительства совместно ...

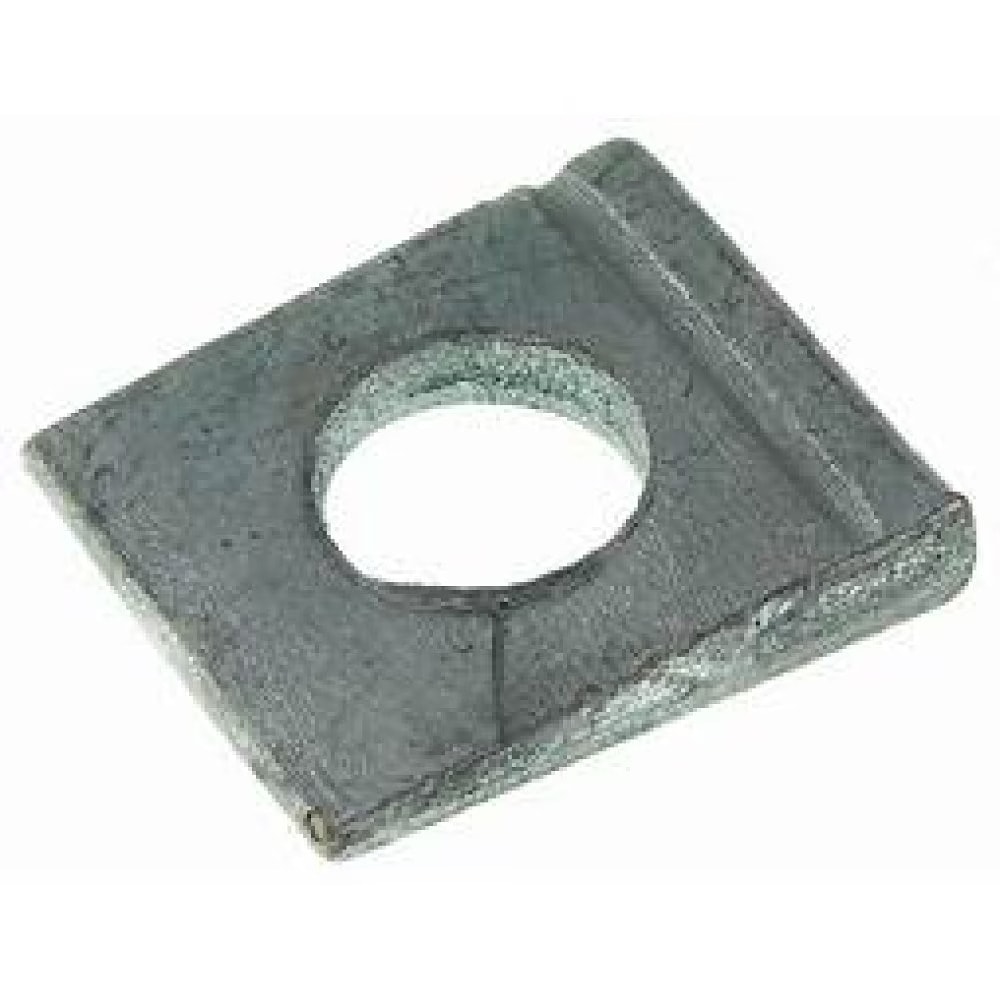

DIN 435 Шайба косая квадратная для двутавра 14% (шайба косая с одной проточкой). Аналоги стандартов: ГОСТ 10906-78. DIN 435 применяются для болтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения и строительства совместно ...
DIN 125 Шайба плоская. Аналоги стандартов: ISO 7089, ISO 7090, ГОСТ 11371-78. DIN 125 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно ...
DIN 126 Шайба плоская с увеличенным внутренним диаметром (шайба плоская без фаски). Аналоги стандартов: ISO 7091, ГОСТ 11371-78. DIN 126 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, ...
Шайбы плоские подкладные ART 88100 (шайбы плоские). Аналоги стандартов: DIN 134. Шайбы плоские ART 88100 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного ...
DIN 440 Шайба плоская увеличенная (шайба мебельная увеличенная). Аналоги стандартов: ISO 7094, ГОСТ 6958-78, ГОСТ 28848-90. DIN 440 применяются для болтов и гаек с метрической или дюймовой резьбой в мебельном производстве и деревянном домостроении ...

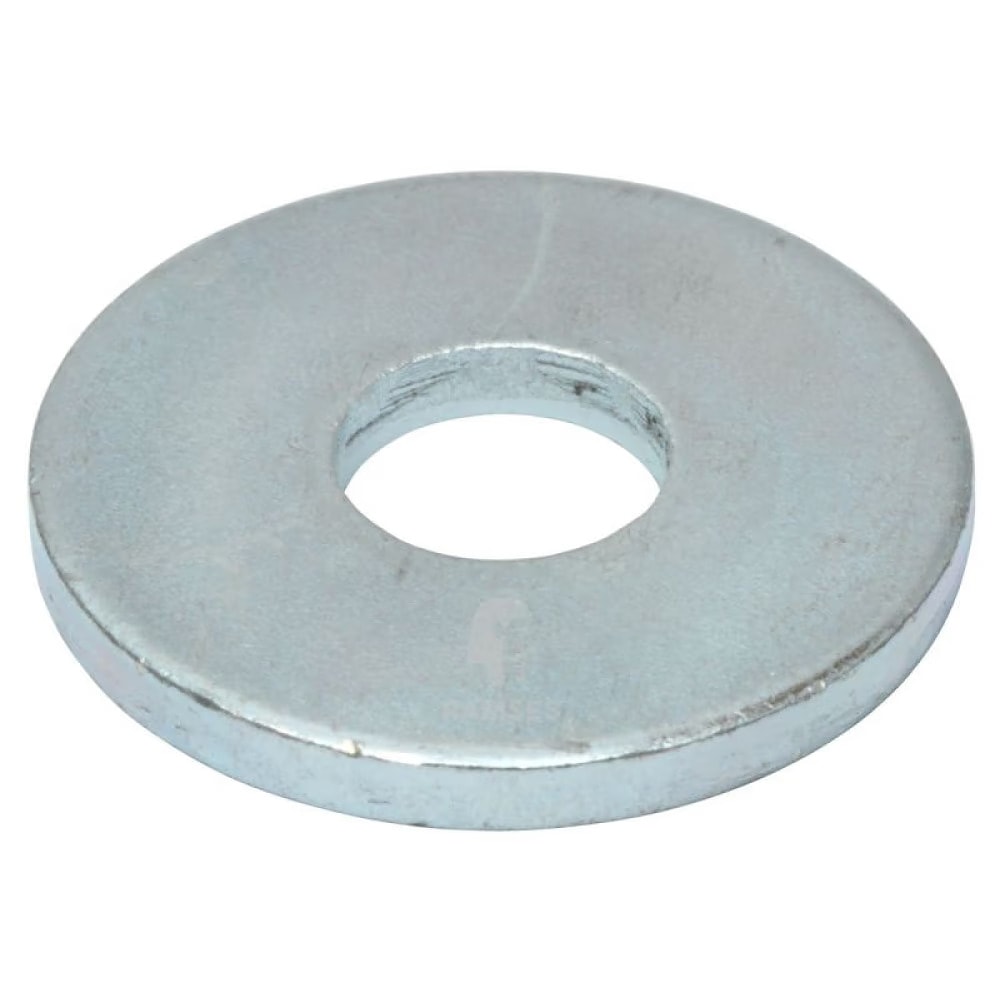

DIN 1052 Шайба плоская увеличенная подкладная (шайба плоская увеличенная). DIN 1052 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с ...
