Шайбы стопорные NORD-LOCK ART 88132 DIN 25201

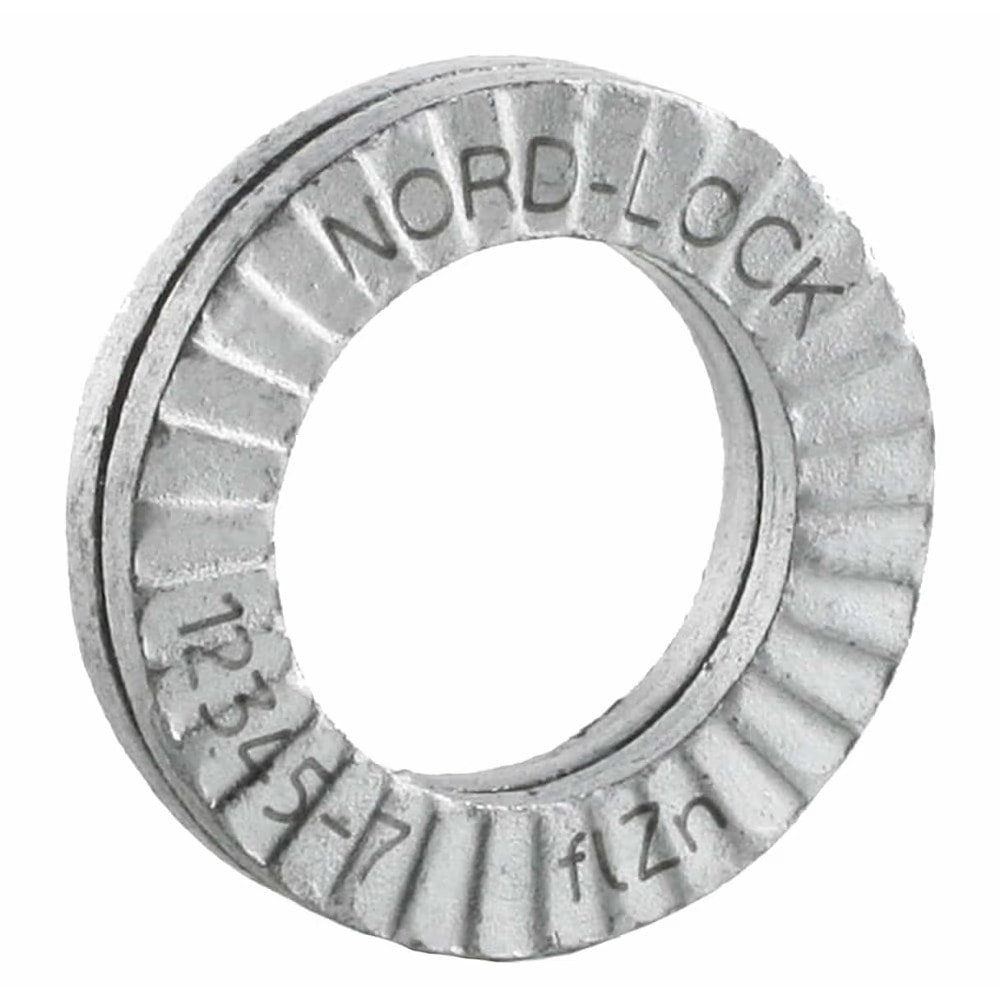

DIN 25201 Шайба стопорно-клиновая (шайба NORD-LOCK, шайба HEICO-LOCK).
DIN 25201 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения, приборостроения и строительства совместно с болтами, винтами и гайками соответствующих размеров и др. Стопорно-клиновые шайбы применяются для защиты резьбового соединения от самоотвинчивания. Процесс самоотвинчивания может происходить при усадке соединения или вибрации. Стопорно-клиновые шайбы DIN 25201 увеличивают силу трения между витками резьбы за счёт увеличения осевого усилия в соединении. Наличие острых кромок на шайбе предотвращает раскручивание соединения. Шайба состоит из двух половин. Шайбы DIN 25201 могут применяться для высокопрочных болтов и винтов с классом прочности до 12.9.
- Диаметр резьбы от М3 до М42.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, цинковые хлопья.
Шайбы стопорно-клиновые DIN 25201 выпускаются в ряде модификаций:
- стандартная
- широкая
Размерный ряд шайб DIN 25201
Стандартная
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| дюйм | #5 | #8 | #10 | - | 5/16 | - | - | 9/16 | 5/8 | - | - | 7/8 | - | - |
| d₁ | 3.4 | 4.4 | 5.4 | 6.5 | 8.7 | 10.7 | 13.0 | 15.2 | 17.0 | 19.5 | 21.4 | 23.4 | 25.3 | 28.4 |
| d₂ | 7.0 | 7.6 | 9.0 | 10.8 | 13.5 | 16.6 | 19.5 | 23.0 | 25.4 | 29.0 | 30.7 | 34.5 | 39.0 | 42.0 |
| h | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| Размеры | M30 | M33 | M36 | M39 |
|---|---|---|---|---|
| дюйм | 11/8 | 11/4 | 13/8 | 11/2 |
| d₁ | 31.4 | 34.4 | 37.4 | 40.4 |
| d₂ | 47.0 | 48.5 | 55.0 | 58.5 |
| h | 3.4 | 3.4 | 3.4 | 3.4 |
Широкая
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 |
| дюйм | #5 | #8 | #10 | - | 5/16 | - | - | 9/16 | 5/8 | - | - | 7/8 | - | - |
| d₁ | - | 4.4 | 5.4 | 6.5 | 8.7 | 10.7 | 13.0 | 15.2 | 17.0 | 19.5 | 21.4 | 23.4 | 25.3 | 28.4 |
| d₂ | - | 9.0 | 10.8 | 13.5 | 16.6 | 21.0 | 25.4 | 30.7 | 30.7 | 34.5 | 39.0 | 42.0 | 48.5 | 48.5 |
| h | - | 1.8 | 1.8 | 2.5 | 2.5 | 2.5 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 4.6 | 4.6 | 5.8 |
| Размеры | M30 | M33 | M36 | M39 |
| дюйм | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 |
| d₁ | 31.4 | 34.4 | 37.4 | - |
| d₂ | 55.0 | 58.5 | 63.0 | - |
| h | 5.8 | 5.8 | 5.8 | - |
