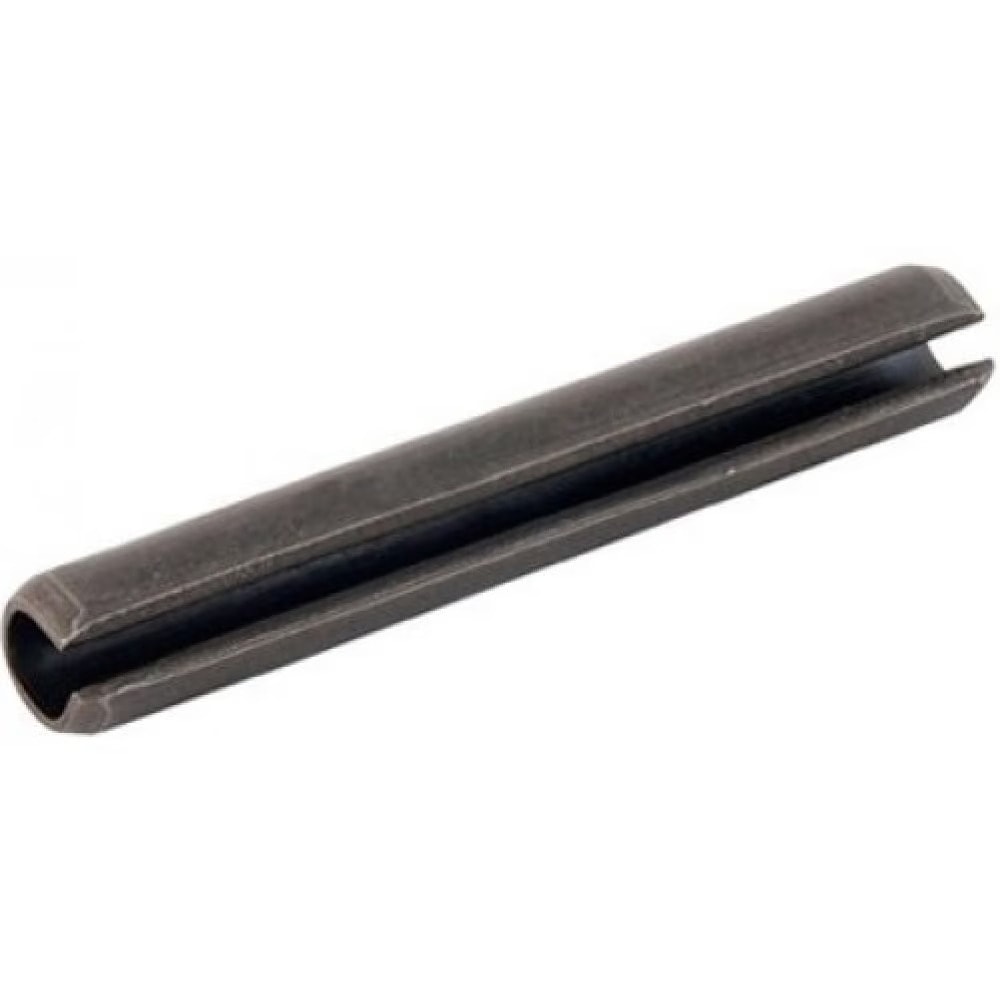

Штифты пружинные цилиндрические трубчатые разрезные DIN 7346 ISO 13337
Штифты пружинные цилиндрические разрезные DIN 7346 (штифты пружинные разрезные, лёгкая серия). Аналоги стандартов: ISO 13337.
DIN 7346 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного элемента на другой, например от вала к шкиву, совместно с втулками, шайбами соответствующих размеров и др. Штифты DIN 7346 устанавливаются в предварительно просверленные цилиндрические отверстия. Номинальный диаметр штифта определяется диаметром отверстия, в которое он должен быть установлен. Фактический наружный диаметр штифта больше диаметра отверстия, так как штифт пружинный деформируется при монтаже.
- Диаметр от 2 до 21 мм, длина от 4 до 85 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.

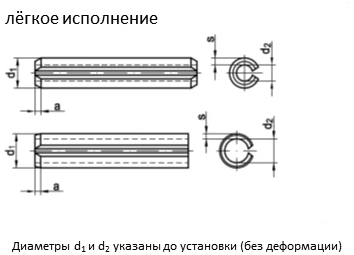

Размерный ряд штифтов DIN 7346
| Размеры | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 16 | 21 |
| a | 0.2 | 0.25 | 0.25 | 0.5 | 0.5 | 0.7 | 1.5 | 2 | 2 | 2 | 2 | 2 |
| d1 | 2.3 | 2.8 | 3.3 | 4.4 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | 16.5 | 21.5 |
| d2 | 1.9 | 2.3 | 2.7 | 3.4 | 4.4 | 4.9 | 7 | 8.5 | 10.5 | 11 | 13.5 | 17.5 |
| s | 0.2 | 0.25 | 0.3 | 0.5 | 0.5 | 0.75 | 0.75 | 1 | 1 | 1.25 | 1.5 | 2 |
| Нагрузка на срез, кН | 1.5 | 2.4 | 3.5 | 8 | 10.4 | 18 | 24 | 40 | 48 | 66 | 98 | 168 |
Если вы хотите купить штифты пружинные цилиндрические трубчатые разрезные DIN 7346 ISO 13337 , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93. DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации ...
Штифты конические с резьбовой цапфой незакалённые DIN 258. Аналоги стандартов: ISO 8737, EN 28373. DIN 258 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с гайками, ...
Штифты конические с резьбовой цапфой незакалённые DIN 7977. Аналоги стандартов: ISO 8737, ГОСТ 9465-79. DIN 7977 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...
Штифты конические с внутренней резьбой незакалённые DIN 7978. Аналоги стандартов: ISO 8736, ГОСТ 9464-79. DIN 7978 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70. DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками ...
Штифты пружинные цилиндрические разрезные DIN 1481 (штифты пружинные разрезные, тяжёлая серия). Аналоги стандартов: ISO 8752, ГОСТ 14229-93. DIN 1481 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного ...
Штифты цилиндрические с головкой и отверстием под шплинт, с фаской DIN 1444 B (оси, пальцы с отверстием под шплинт). Аналоги стандартов: ISO 2341, ГОСТ 9650-80 (тип 6). DIN 1444 применяются в различных сферах машиностроения, приборостроения и ...

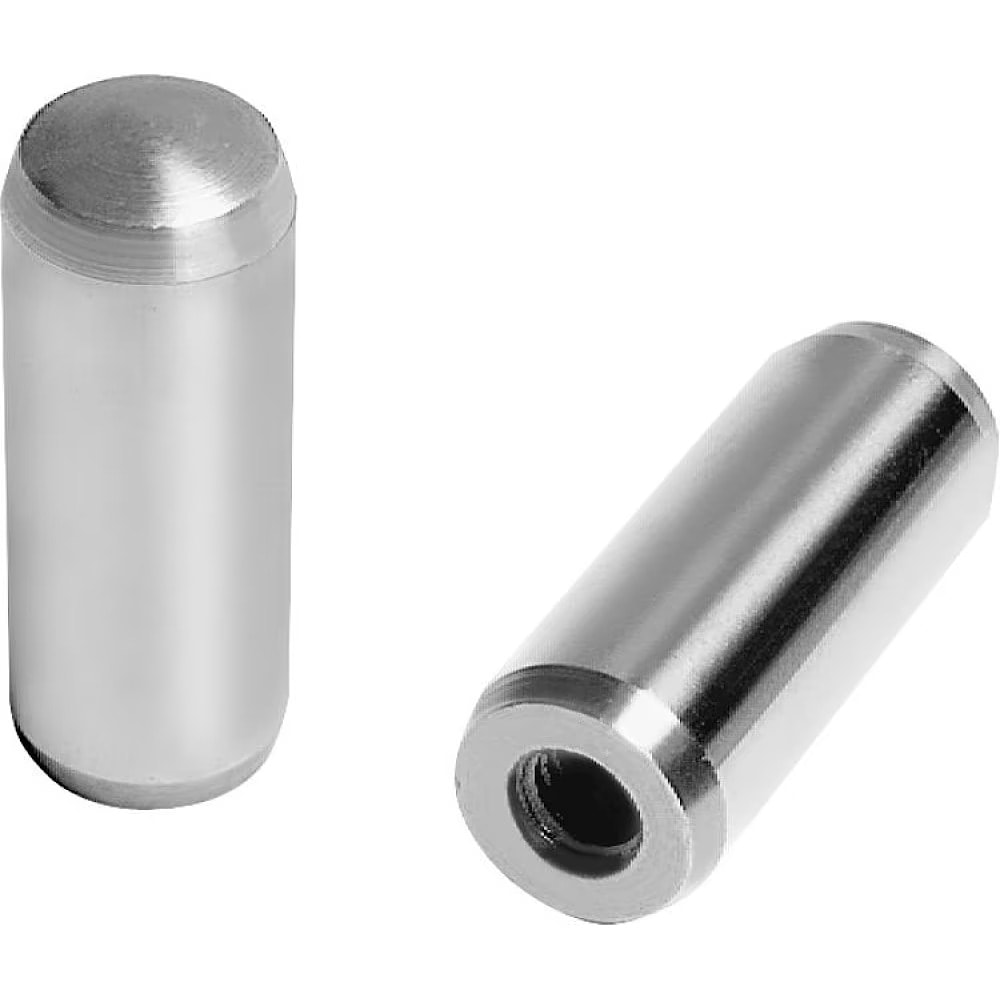

Штифты цилиндрические с внутренней резьбой закалённые DIN 7979. Аналоги стандартов: ISO 8735, ГОСТ 12207-79. DIN 7979 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно ...
Штифты цилиндрические закалённые DIN 6325 (штифты направляющие закалённые). Аналоги стандартов: ISO 8734, ГОСТ 24296-93. DIN 6325 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты цилиндрические незакалённые DIN 7 (штифты направляющие незакалённые). Аналоги стандартов: ISO 2338, ГОСТ 3128-70. DIN 7 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...

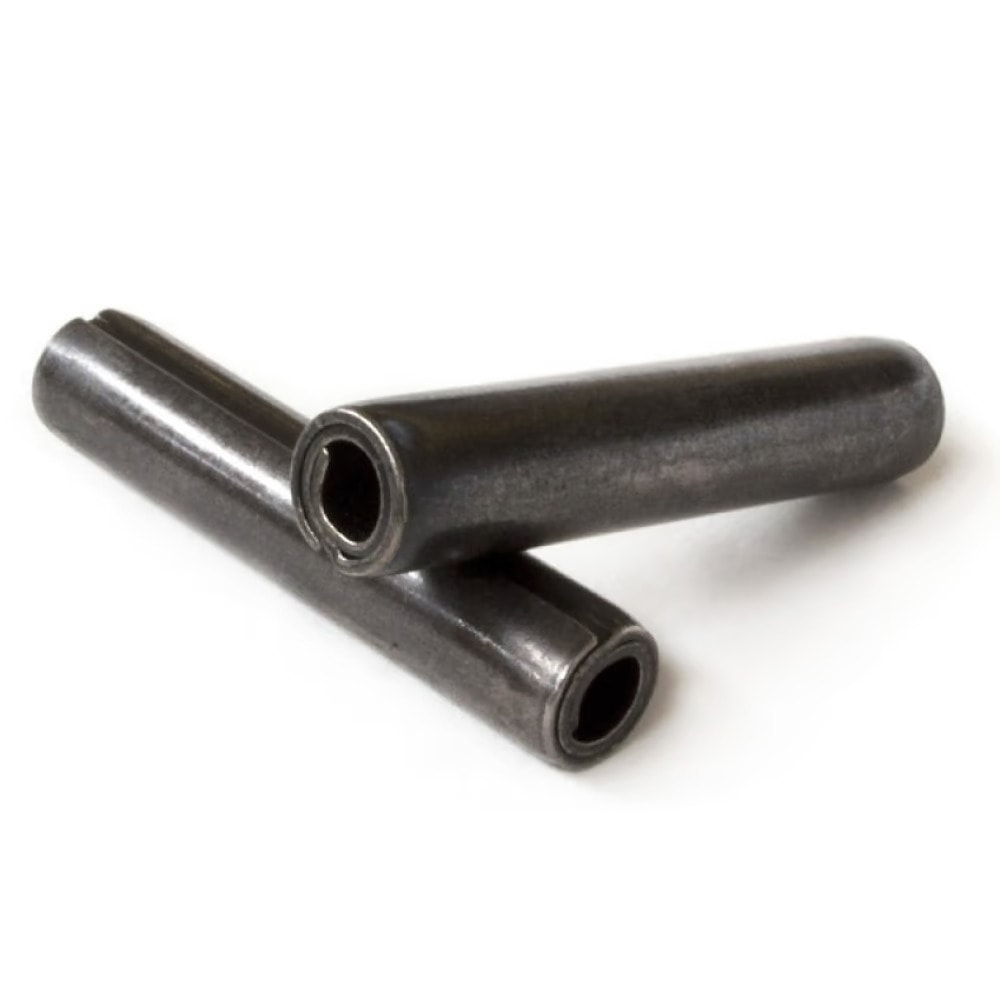

Штифты спиральные цилиндрические DIN 7343 (штифты спиральные цилиндрические, стандартная серия; штифты спиральные пружинные). Аналоги стандартов: ISO 8750. DIN 7343 применяются в различных сферах машиностроения и автомобилестроения для передачи ...
