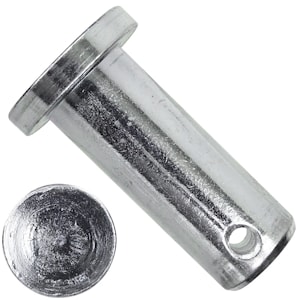

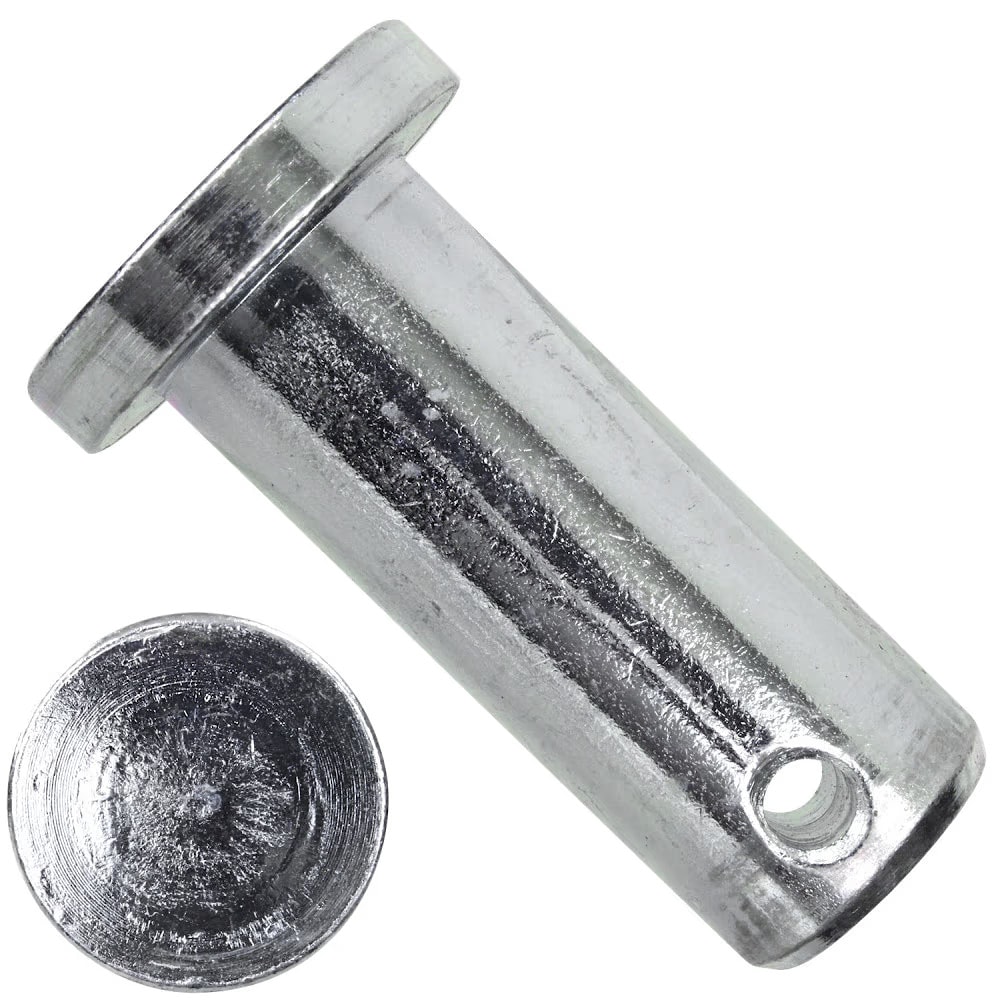

Штифты цилиндрические DIN 1444 B ISO 2341 (палец такелажный) с отверстием под шплинт
Штифты цилиндрические с головкой и отверстием под шплинт, с фаской DIN 1444 B (оси, пальцы с отверстием под шплинт). Аналоги стандартов: ISO 2341, ГОСТ 9650-80 (тип 6).
DIN 1444 применяются в различных сферах машиностроения, приборостроения и строительства для создания подвижных соединений совместно со шплинтами DIN 94 соответствующих размеров и др. Наличие отверстия под шплинт DIN 94 позволяет зафиксировать соединение в осевом направлении.
- Номинальный диаметр штифта равняется диаметру отверстия, в которое он устанавливается.
- Номинальная длина штифта определяется полной длиной стержня, без учёта головки.
- Вторая длина "l2", указанная через "/", это длина штифта от головки до центра отверстия.
- Остаточная длина штифта "w" от центра отверстия до конца штифта зависит от диаметра штифта и указана в таблице.
- Диаметр от 8 до 20 мм, длина от 20 до 65 мм.
- Варианты материалов: сталь.
- Варианты покрытий: гальваническое цинкование.
Размерный ряд штифтов DIN 1444
| Размеры | 8 | 10 | 12 | 16 | 18 | 20 |
| d2 | 14 | 18 | 20 | 25 | 28 | 30 |
| d3 | 2 | 3.2 | 3.2 | 4 | 5 | 5 |
| k | 3 | 4 | 4 | 4.5 | 5 | 5 |
| w | 3.5 | 4.5 | 5.5 | 6 | 7 | 8 |
| z1 max. | 2 | 2 | 3 | 3 | 3 | 4 |
| z2 | 1 | 1 | 1.6 | 1.6 | 1.6 | 2 |
| размер шплинта Ø | 2 | 3.2 | 3.2 | 4 | 5 | 5 |
Если вы хотите купить штифты цилиндрические DIN 1444 B ISO 2341 (палец такелажный) с отверстием под шплинт , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные
Штифты с коническими насечками по всей длине DIN 1471 (штифты установочные). Аналоги стандартов: ISO 8744, ГОСТ 10773-93. DIN 1471 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с коническими насечками на половину длины DIN 1472 (штифты установочные). Аналоги стандартов: ISO 8745, ГОСТ Р ИСО 8745-93. DIN 1472 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с прямыми насечками по всей длине DIN 1473 (штифты установочные). Аналоги стандартов: ISO 8740, ГОСТ 12850.2-93. DIN 1473 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с обратными коническими насечками на половину длины DIN 1474 (штифты установочные). Аналоги стандартов: ISO 8741, ГОСТ Р ИСО 8741-93. DIN 1474 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...

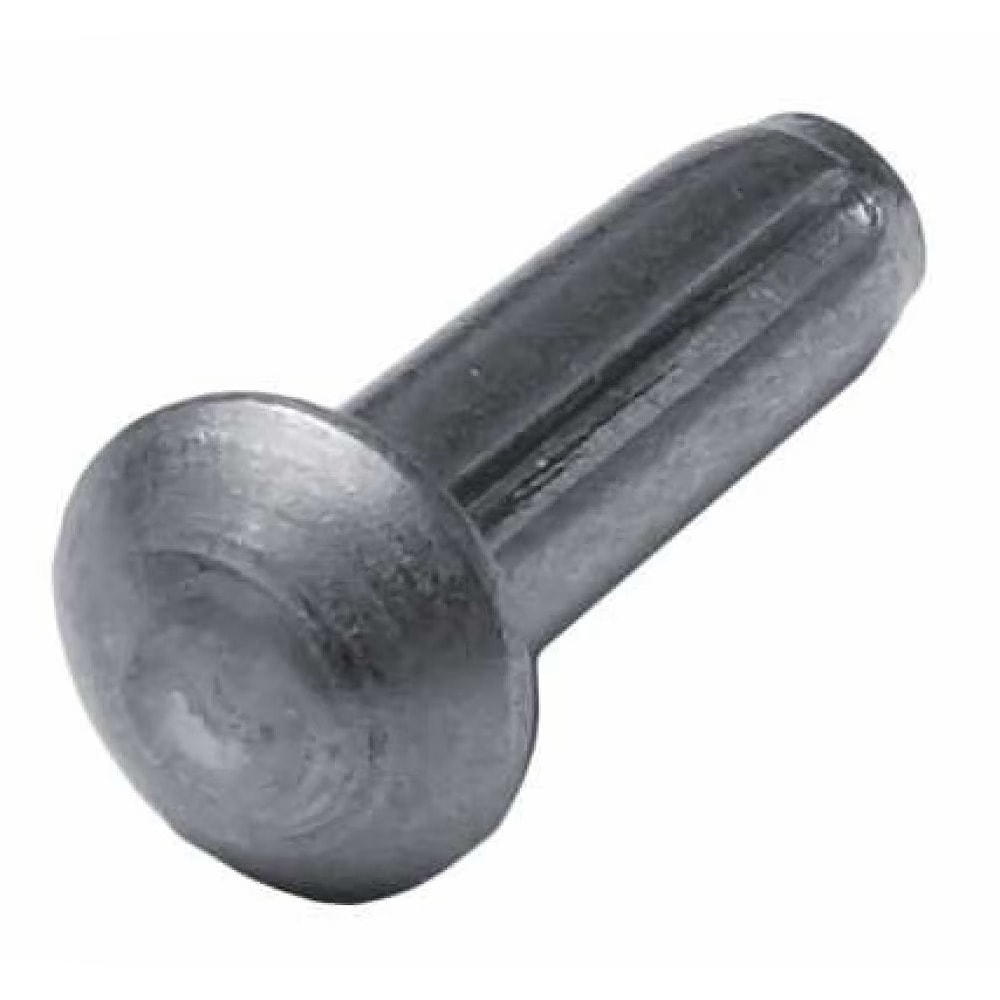

Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93. DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации ...
