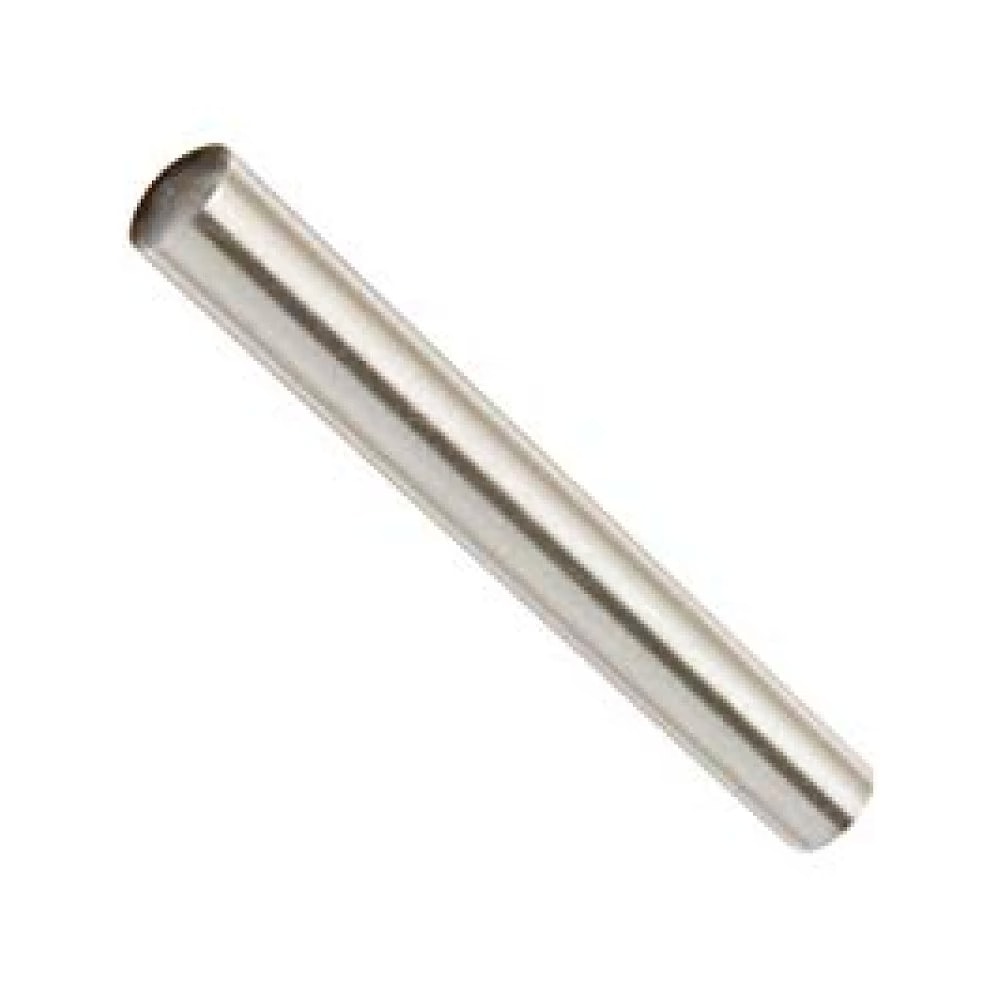

Штифты конические незакаленные DIN 1 ISO 2339
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70.
DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками соответствующих размеров и др. Штифт DIN 1 устанавливается в предварительно просверленное коническое отверстие. Конусность 1:50.
- Диаметр от 1 до 20 мм, длина от 12 до 200 мм.
- Поле допуска диаметра штифта: h10.
- Номинальный диаметр штифта конического определяется диаметром меньшего из концов штифта.
- Длина штифта конического по DIN 1 равняется длине штифта без учёта сферических торцов.
- Длина штифта конического по ISO 2339 — общей длине штифта с торцами.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 1
| Размеры | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6.5 | 7 | 8 | 10 | 12 | 13 | 14 | 16 | 20 |
| aISO | 0.12 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.63 | 0.8 | 0.8 | 0.9 | 1 | 1.2 | 1.6 | 1.7 | 1.8 | 2 | 2.5 |
| c max. DIN | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 1.9 | 2 | 2.5 | 3 |
Если вы хотите купить штифты конические незакаленные DIN 1 ISO 2339 , вы можете:
Позвонить:
