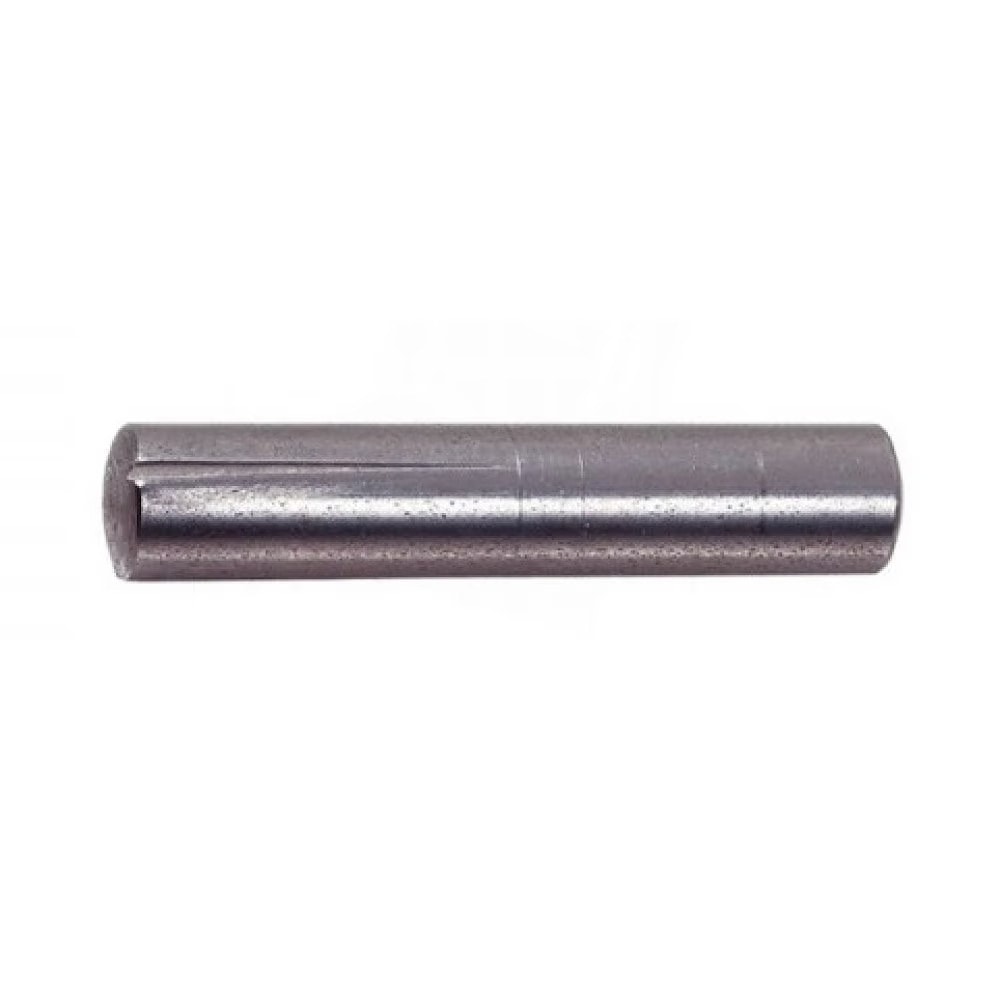

Штифты DIN 1472 ISO 8745 с коническими насечками на половину длины
Штифты с коническими насечками на половину длины DIN 1472 (штифты установочные). Аналоги стандартов: ISO 8745, ГОСТ Р ИСО 8745-93.
DIN 1472 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с втулками, шайбами соответствующих размеров и др. Штифт DIN 1472 устанавливается в предварительно просверленное цилиндрическое отверстие.
- Номинальный диаметр штифта равняется диаметру отверстия.
- Внешний диаметр участка штифта с насечками больше диаметра отверстия за счёт выступающих насечек.
- Насечки, врезаясь в материал, обеспечивают прочное и надёжное соединение.
- Диаметр гладкой части штифта соответствует диаметру отверстия и имеет поле допуска h9/h11.
- Диаметр от 1,5 до 12 мм, длина от 6 до 90 мм.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 1472
| Размеры | 1.5 | 2 | 2.5 | 3 | 4 |
| d2 | 1.60 – 1.63 | 2.10 – 2.15 | 2.60 – 2.70 | 3.20 – 3.30 | 4.15 – 4.30 |
| c | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 |
| нагрузка на срез, кН (ISO) | 1.6 | 2.84 | 4.4 | 6.4 | 11.3 |
| нагрузка на срез, кН (DIN) | 1.6 | 2.85 | 4.25 | 6.15 | 10.6 |
| Размеры | 5 | 6 | 8 | 10 | 12 |
| d2 | 5.15 – 5.30 | 6.15 – 6.35 | 8.20 – 8.40 | 10.20 – 10.45 | 12.25 – 12.50 |
| c | 0.63 | 0.85 | 1 | 1.2 | 1.6 |
| нагрузка на срез, кН (ISO) | 17.6 | 25.4 | 45.2 | 70.4 | 101.8 |
| нагрузка на срез, кН (DIN) | 16.5 | 22.8 | 40.5 | 63.2 | 91 |
Если вы хотите купить штифты DIN 1472 ISO 8745 с коническими насечками на половину длины , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные
Штифты с коническими насечками по всей длине DIN 1471 (штифты установочные). Аналоги стандартов: ISO 8744, ГОСТ 10773-93. DIN 1471 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с прямыми насечками по всей длине DIN 1473 (штифты установочные). Аналоги стандартов: ISO 8740, ГОСТ 12850.2-93. DIN 1473 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с обратными коническими насечками на половину длины DIN 1474 (штифты установочные). Аналоги стандартов: ISO 8741, ГОСТ Р ИСО 8741-93. DIN 1474 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93. DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации ...
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70. DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками ...

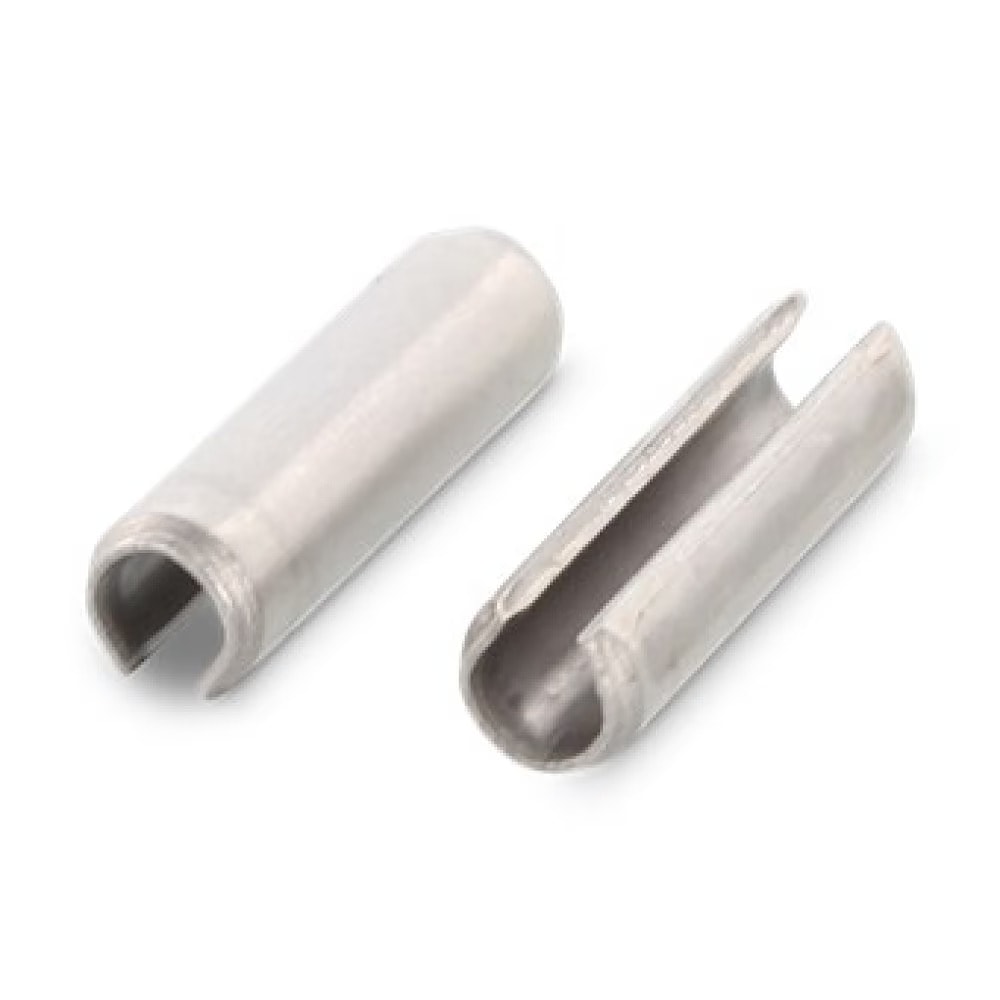

Штифты пружинные цилиндрические разрезные DIN 1481 (штифты пружинные разрезные, тяжёлая серия). Аналоги стандартов: ISO 8752, ГОСТ 14229-93. DIN 1481 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного ...
