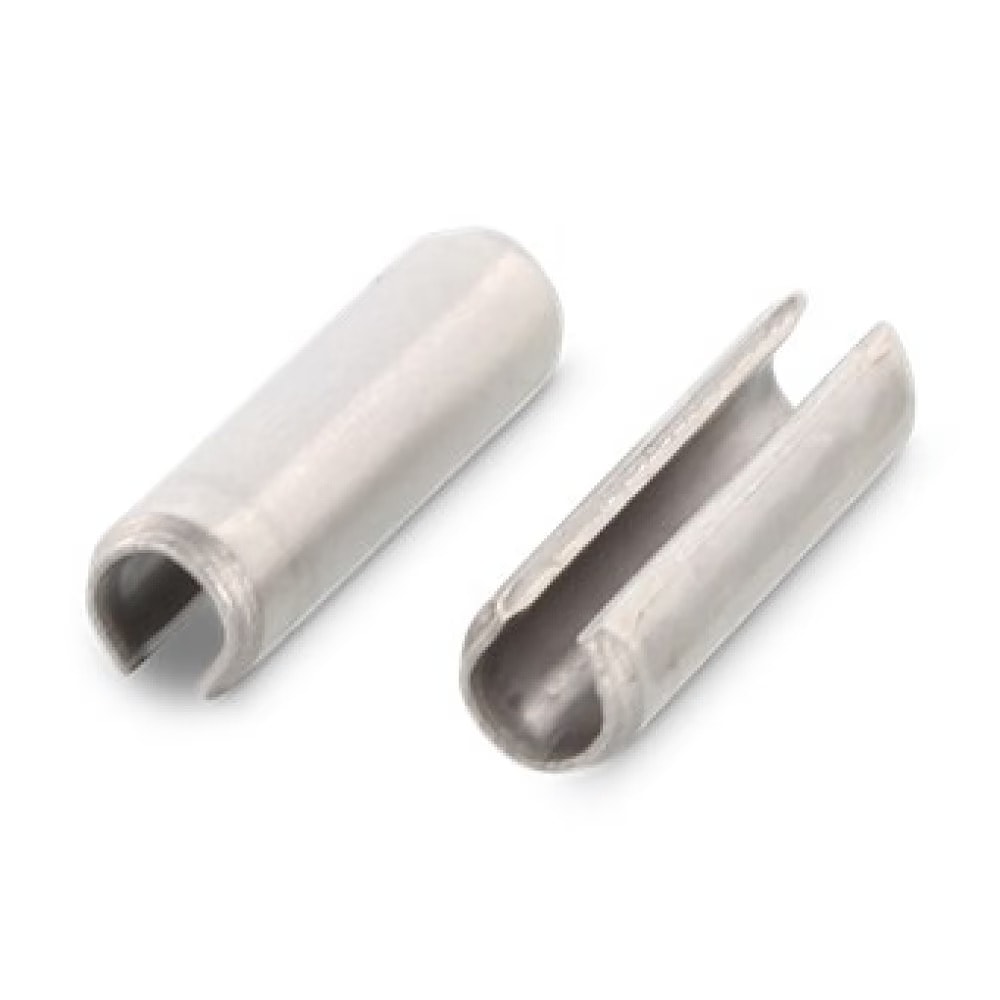

Штифты пружинные цилиндрические разрезные DIN 1481 ISO 8752
Штифты пружинные цилиндрические разрезные DIN 1481 (штифты пружинные разрезные, тяжёлая серия). Аналоги стандартов: ISO 8752, ГОСТ 14229-93.
DIN 1481 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного элемента на другой, например от вала к шкиву, совместно с втулками, шайбами соответствующих размеров и др. Штифт DIN 1481 устанавливается в предварительно просверленное цилиндрическое отверстие.
- Номинальный диаметр штифта определяется диаметром отверстия, в которое он должен быть установлен.
- Фактический наружный диаметр штифта больше диаметра отверстия, так как штифт пружинный деформируется при монтаже.
- Штифт DIN 1481 отличается увеличенной толщиной металла, поэтому способен воспринимать высокие срезающие нагрузки.
- Диаметр от 1 до 40 мм, длина от 4 до 200 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд штифтов DIN 1481
| Размеры | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 9 | 10 |
| aISO min | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | 0.8 | 0.9 | 1.2 | 1.8 | 2 | 2 | 2 |
| d1 max | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 7.8 | 8.8 | 9.5 | 10.8 |
| d2 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | 2.9 | 3.4 | 3.9 | 4 | 5.5 | 6 | 6.5 |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.5 | 2 | 2 |
| Нагрузка на срез, кН | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | 15.36 | 17.54 | 26.04 | - | 42.76 | - | 70.16 |
| Размеры | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 35 | 40 |
| aISO min | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 |
| d1 max | 12.8 | 13.8 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | 30.9 | 35.9 | 40.9 |
| d2 | 7.5 | 8.5 | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | 18.5 | 21.5 | 25.5 |
| s | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | 6 | 7 | 7.5 |
| Нагрузка на срез, кН | 104.1 | 115.12 | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | 631.4 | 859 | 1068 |
