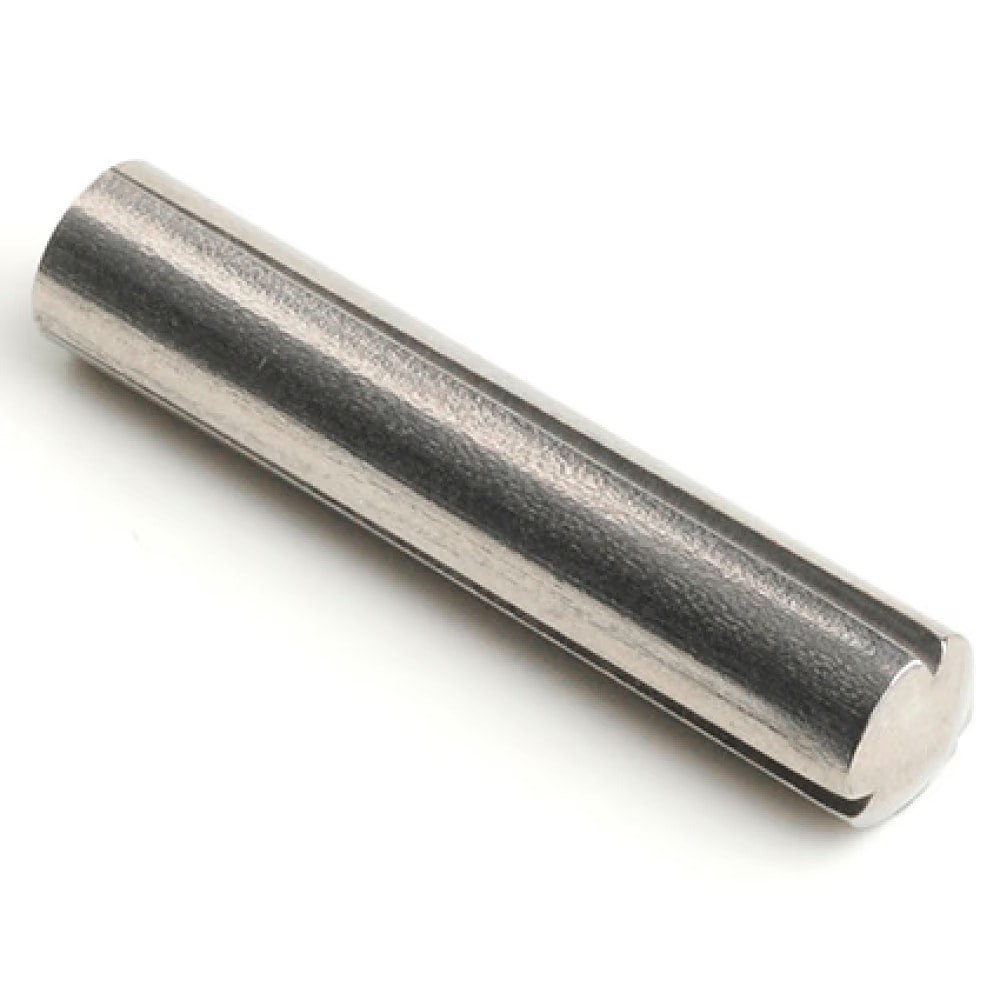

Штифты DIN 1471 ISO 8744 с коническими насечками по всей длине
Штифты с коническими насечками по всей длине DIN 1471 (штифты установочные). Аналоги стандартов: ISO 8744, ГОСТ 10773-93.
DIN 1471 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с втулками, шайбами соответствующих размеров и др. Штифт DIN 1471 устанавливается в предварительно просверленное цилиндрическое отверстие.
- Номинальный диаметр штифта равняется диаметру отверстия.
- Внешний диаметр штифта больше диаметра отверстия за счёт выступающих насечек.
- Насечки, врезаясь в материал, обеспечивают прочное и надёжное соединение.
- Диаметр от 1,5 до 12 мм, длина от 6 до 100 мм.
- Твёрдость стальных штифтов: 125…245 HV30.
- Твёрдость штифтов из коррозионно-стойких сталей: 210…280 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 1471
| Размеры | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| d2 | 1.60 – 1.63 | 2.10 – 2.15 | 2.60 – 2.70 | 3.20 – 3.30 | 4.15 – 4.30 | 5.15 – 5.30 | 6.15 – 6.35 | 8.20 – 8.40 | 10.20 – 10.45 | 12.25 – 12.50 |
| c | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.63 | 0.85 | 1 | 1.2 | 1.6 |
| нагрузка на срез, кН (ISO) | 1.6 | 2.84 | 4.4 | 6.4 | 11.3 | 17.6 | 25.4 | 45.2 | 70.4 | 101.8 |
| нагрузка на срез, кН (DIN) | 1.6 | 2.85 | 4.25 | 6.15 | 10.6 | 16.5 | 22.8 | 40.5 | 63.2 | 91 |
Если вы хотите купить штифты DIN 1471 ISO 8744 с коническими насечками по всей длине , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные

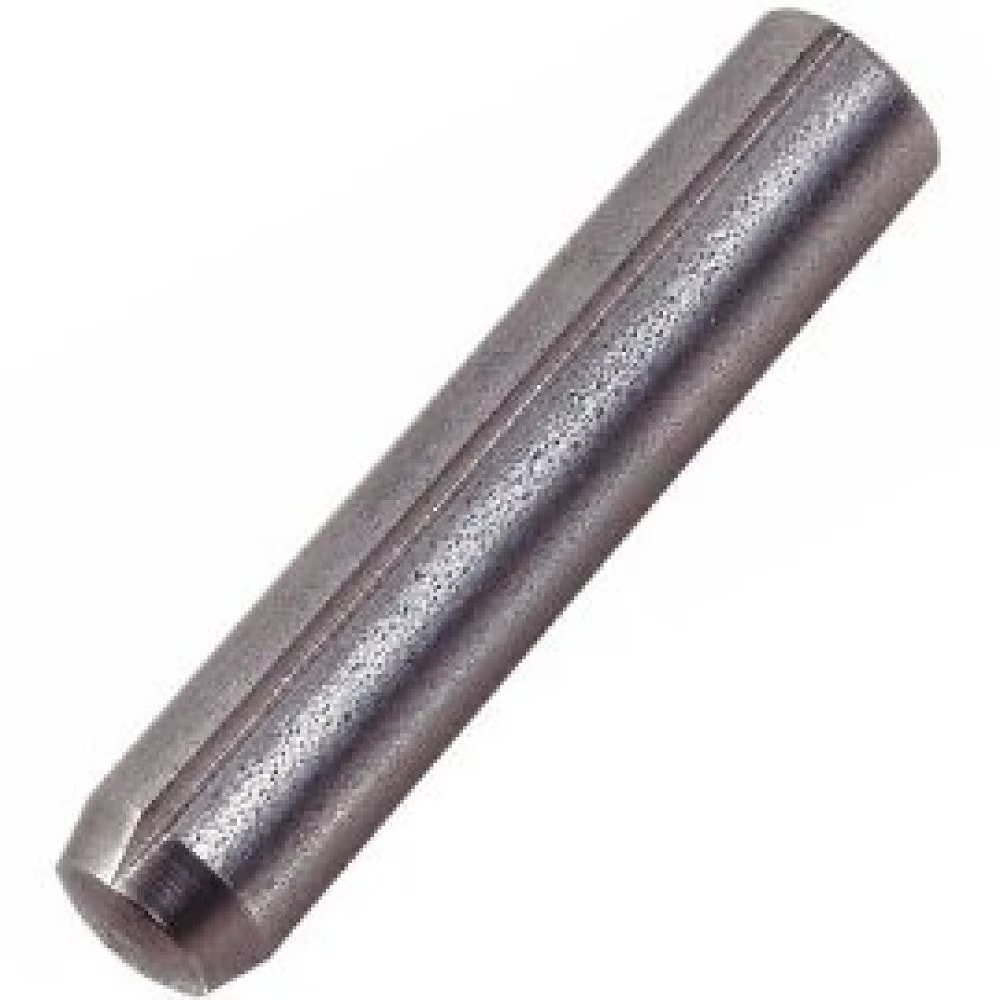

Штифты с коническими насечками на половину длины DIN 1472 (штифты установочные). Аналоги стандартов: ISO 8745, ГОСТ Р ИСО 8745-93. DIN 1472 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...

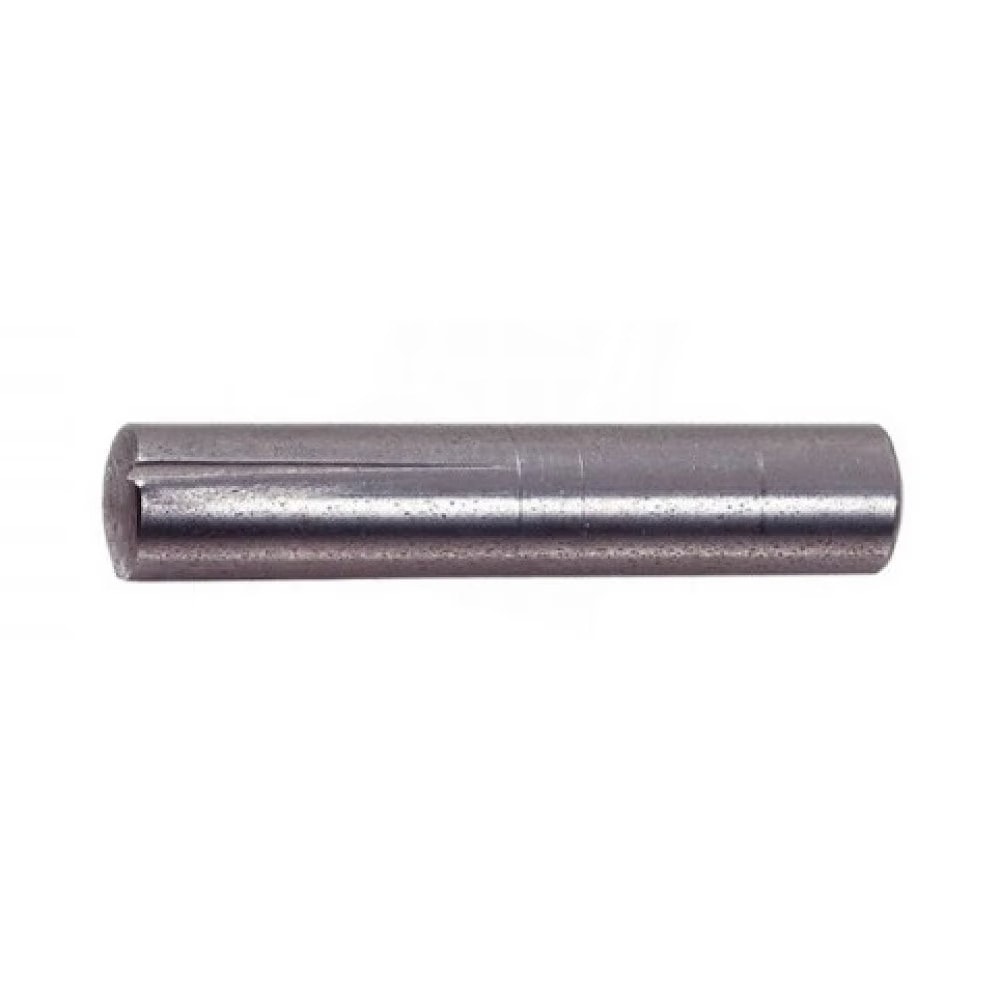

Штифты с прямыми насечками по всей длине DIN 1473 (штифты установочные). Аналоги стандартов: ISO 8740, ГОСТ 12850.2-93. DIN 1473 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...

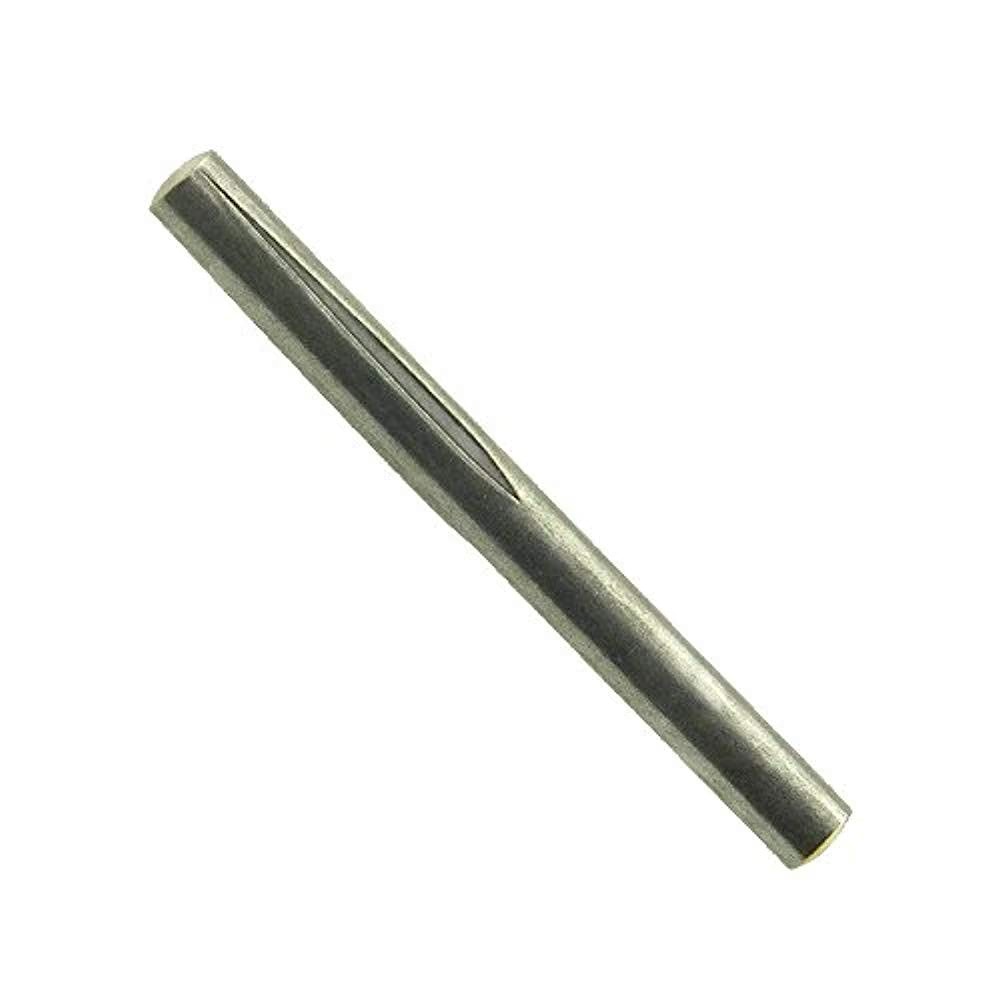

Штифты с обратными коническими насечками на половину длины DIN 1474 (штифты установочные). Аналоги стандартов: ISO 8741, ГОСТ Р ИСО 8741-93. DIN 1474 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...

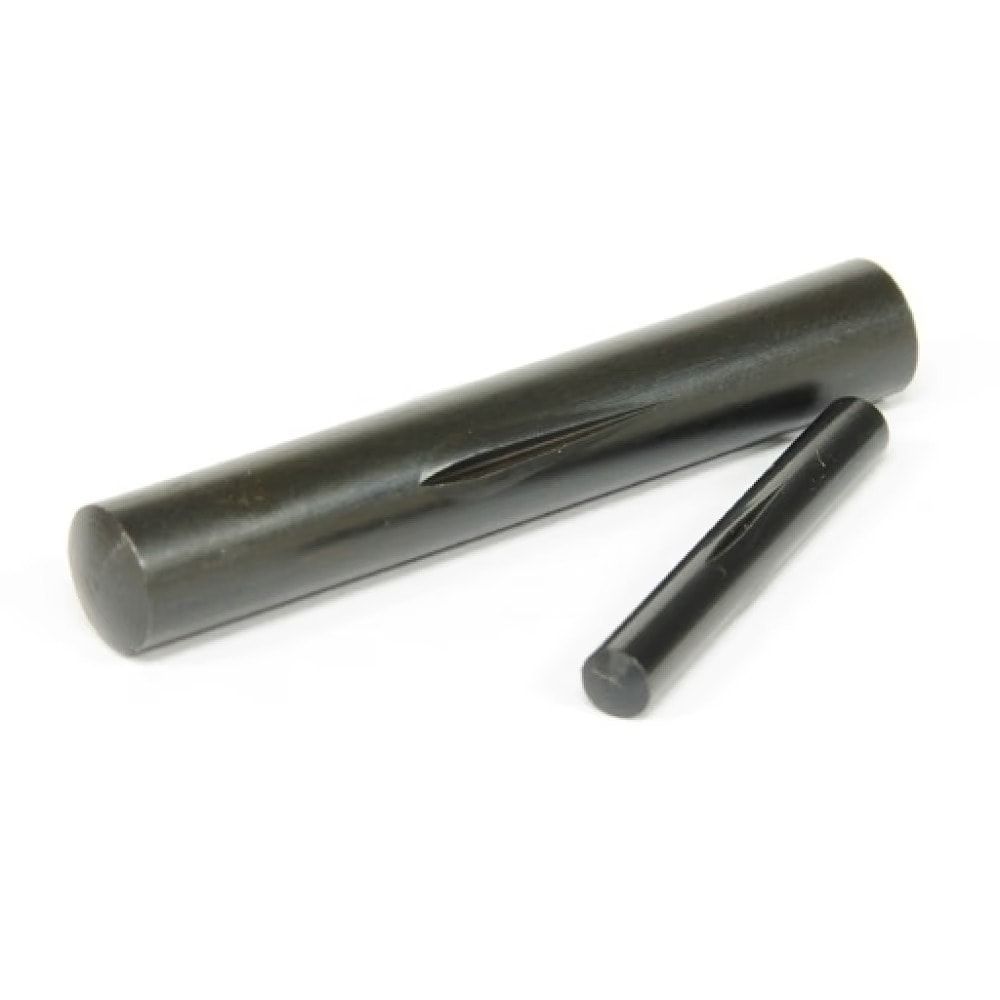

Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70. DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками ...

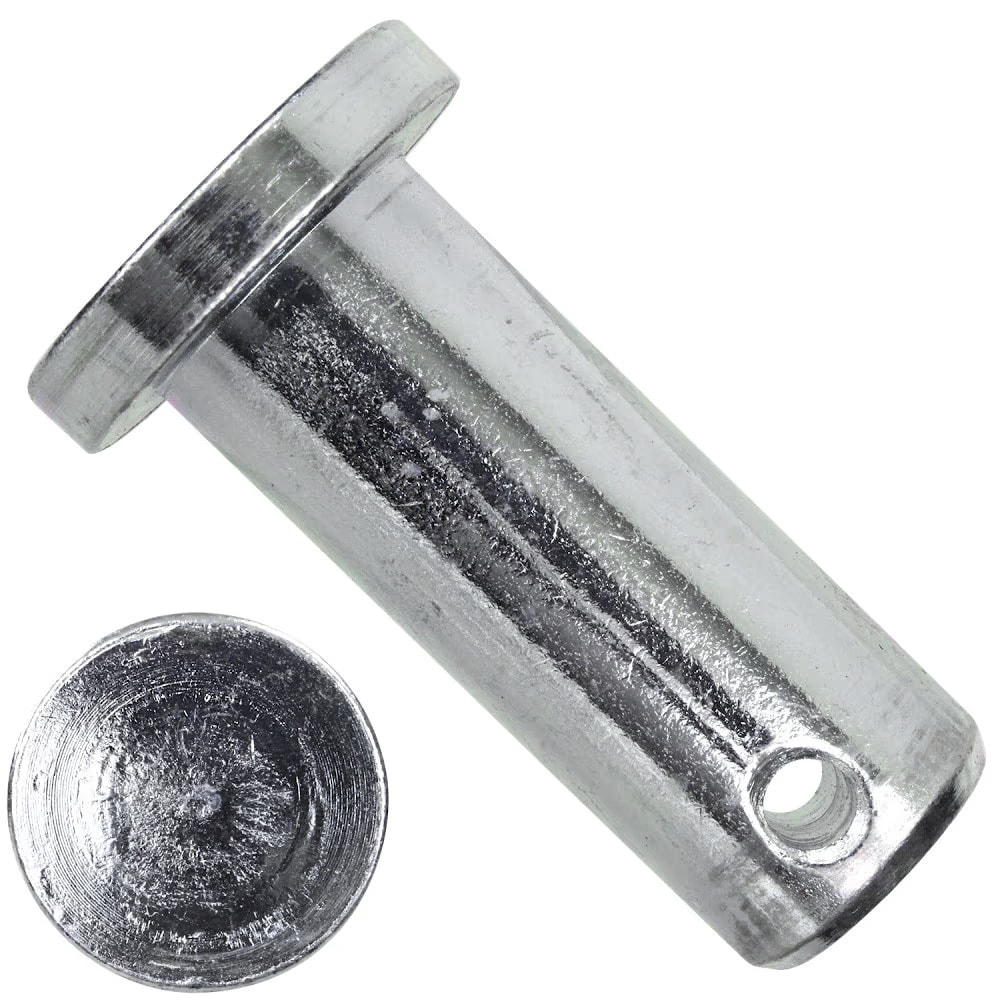

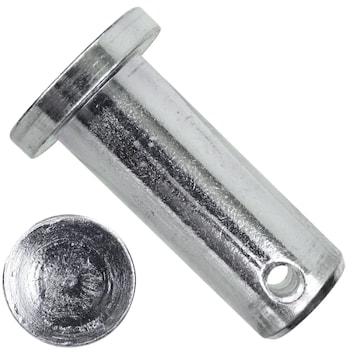

Штифты цилиндрические с головкой и отверстием под шплинт, с фаской DIN 1444 B (оси, пальцы с отверстием под шплинт). Аналоги стандартов: ISO 2341, ГОСТ 9650-80 (тип 6). DIN 1444 применяются в различных сферах машиностроения, приборостроения и ...
