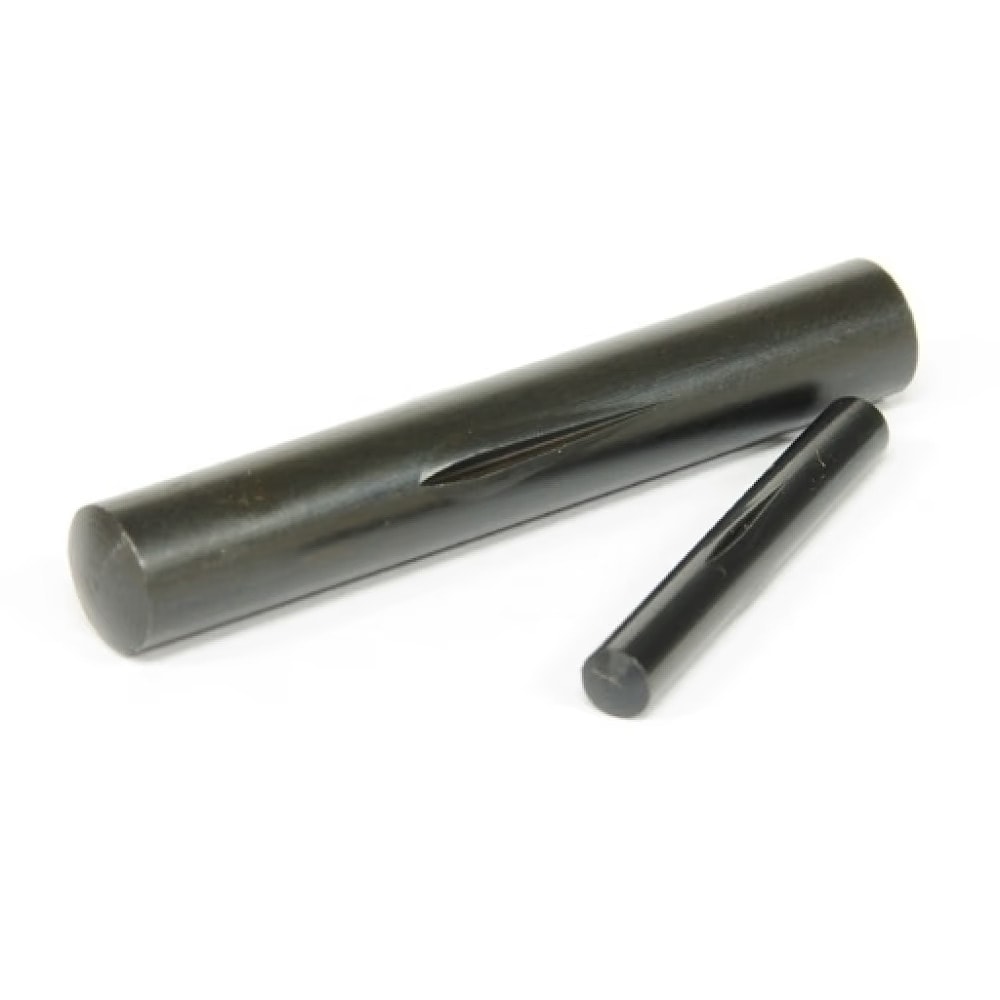

Штифты DIN 1475 ISO 8742 с центральной насечкой
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93.
DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с втулками, шайбами соответствующих размеров и др. Штифт DIN 1475 устанавливается в предварительно просверленное цилиндрическое отверстие.
- Номинальный диаметр штифта равняется диаметру отверстия.
- Внешний диаметр штифта больше диаметра отверстия за счёт выступающих насечек.
- Насечки, врезаясь в материал, обеспечивают прочное и надёжное соединение.
- Диаметр от 1,5 до 12 мм, длина от 6 до 100 мм.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 1475
| Размеры | 1.5 | 2 | 2.5 | 3 | 4 |
| d2 | 1.60–1.63 | 2.10–2.15 | 2.60–2.70 | 3.20–3.30 | 4.15–4.30 |
| c | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 |
| нагрузка на срез, кН (ISO) | 1.6 | 2.84 | 4.4 | 6.4 | 11.3 |
| нагрузка на срез, кН (DIN) | 1.6 | 2.85 | 4.25 | 6.15 | 10.6 |
| Размеры | 5 | 6 | 8 | 10 | 12 |
| d2 | 5.15–5.30 | 6.15–6.35 | 8.20–8.40 | 10.20–10.45 | 12.25–12.50 |
| c | 0.63 | 0.85 | 1 | 1.2 | 1.6 |
| нагрузка на срез, кН (ISO) | 17.6 | 25.4 | 45.2 | 70.4 | 101.8 |
| нагрузка на срез, кН (DIN) | 16.5 | 22.8 | 40.5 | 63.2 | 91 |
Если вы хотите купить штифты DIN 1475 ISO 8742 с центральной насечкой , вы можете:
Позвонить:
