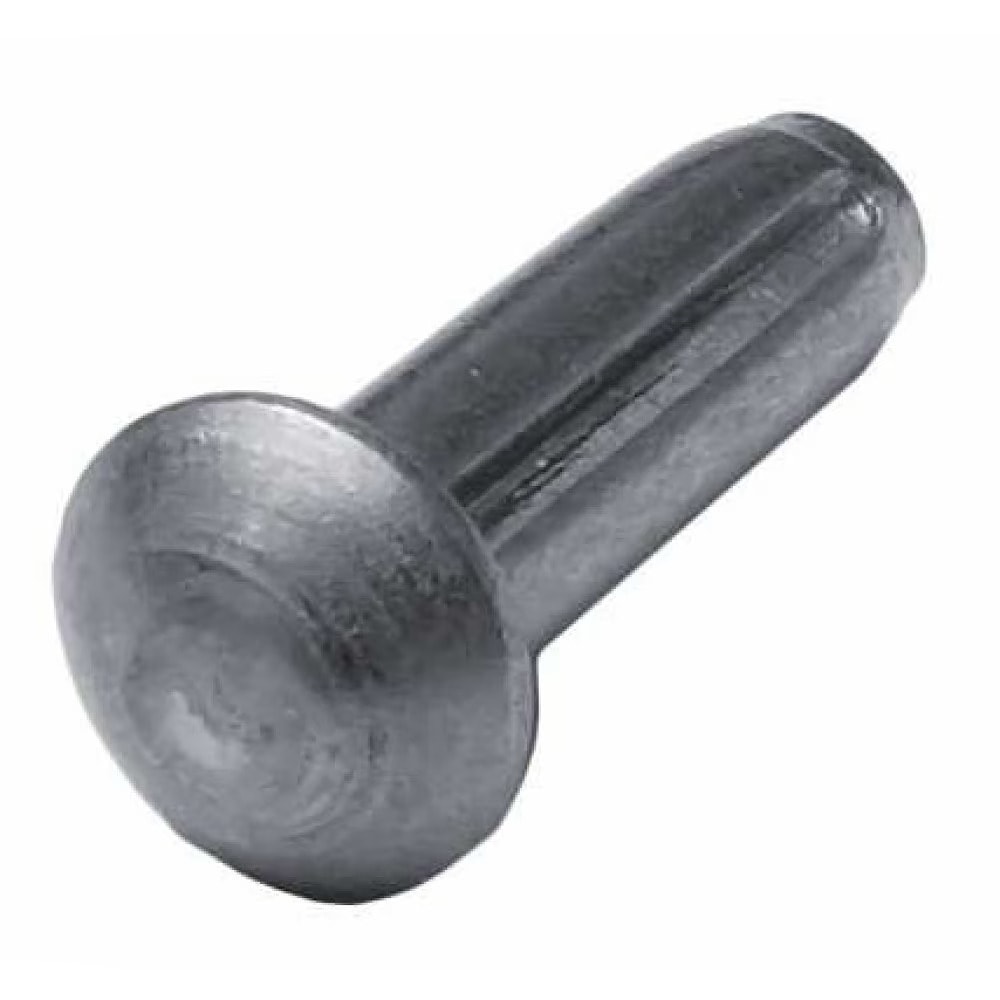

Штифты DIN 1476 ISO 8746 (заклепки) с полукруглой головкой и насечками по всей длине
Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93.
DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации положения деталей относительно друг друга, а также для соединения листовых материалов совместно с шайбами, втулками соответствующих размеров и др. Штифт DIN 1476 устанавливается в предварительно просверленное цилиндрическое отверстие.
- Номинальный диаметр штифта равняется диаметру отверстия.
- Внешний диаметр штифта больше диаметра отверстия за счёт выступающих насечек.
- Насечки, врезаясь в материал, обеспечивают прочное и надёжное соединение.
- Диаметр от 1,4 до 6 мм, длина от 3 до 30 мм.
- Длина штифта без учёта длины головки.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, алюминий.
Размерный ряд штифтов DIN 1476
| Размеры | 1.4 | 1.6 | 2 | 2.3 | 2.5 | 3 | 4 | 5 | 6 |
| d2 | 1.5 | 1.7 | 2.15 | 2.5 | 2.7 | 3.2 | 4.25 | 5.25 | 6.3 |
| d3 | 2.4 | 2.8 | 3.5 | 4.0 | 4.4 | 5.2 | 7 | 8.8 | 10.5 |
| k | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.8 | 2.4 | 3 | 3.6 |
| r | 1.4 | 1.6 | 1.9 | 2.1 | 2.4 | 2.8 | 3.8 | 4.6 | 5.7 |
| f | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 | 4 | 1.5 | 1.5 | 2 |
