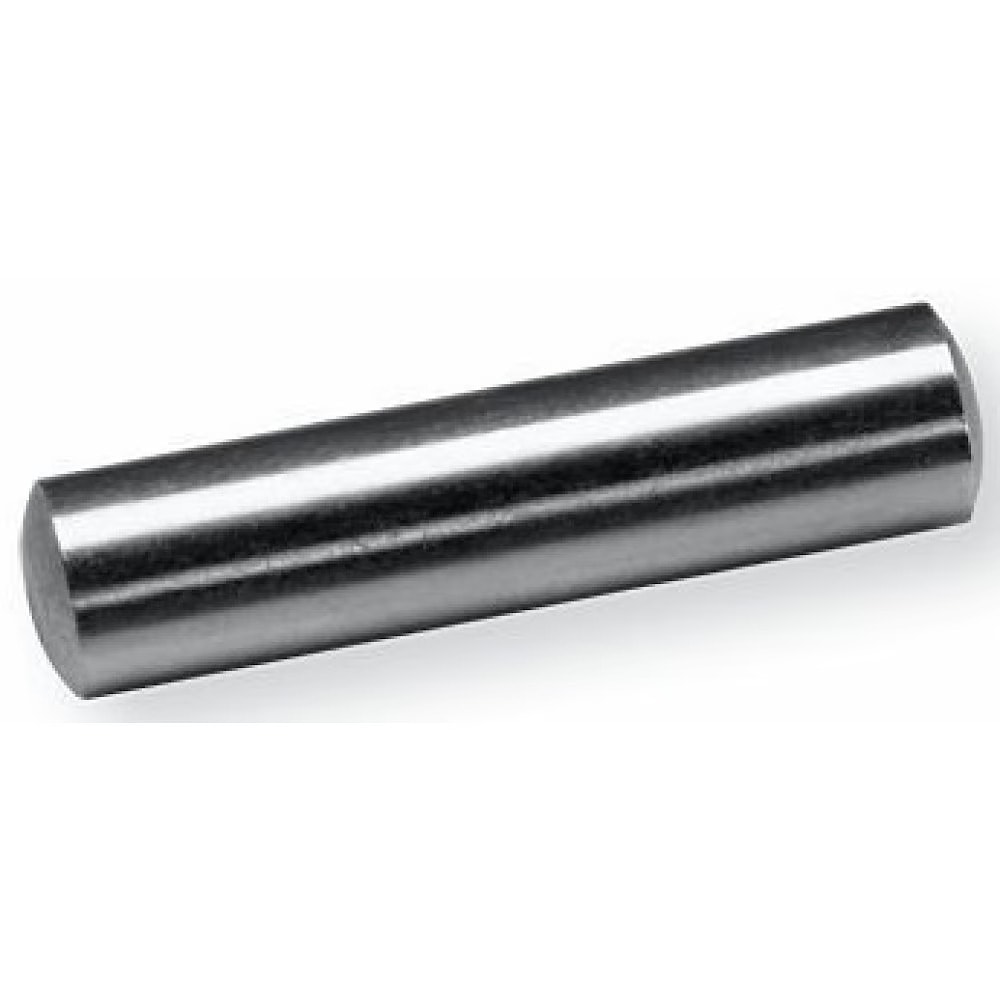

Штифты цилиндрические незакаленные DIN 7 ISO 2338
Штифты цилиндрические незакалённые DIN 7 (штифты направляющие незакалённые). Аналоги стандартов: ISO 2338, ГОСТ 3128-70.
DIN 7 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с втулками, шайбами соответствующих размеров и др. Штифты DIN 7 устанавливаются в предварительно просверленные цилиндрические отверстия. Поле допуска внешнего диаметра штифта: m6.
- Диаметр от 0,8 до 30 мм, длина от 3 до 120 мм.
- Твёрдость стальных штифтов: 125…245 HV30.
- Твёрдость штифтов из коррозионно-стойких сталей: 210…280 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 7
| Размеры | 0.8 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 20 | 25 | 30 |
| c max. ISO | 0.16 | 0.2 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.8 | 1.2 | 1.6 | 2 | 2.5 | - | - | 3 | 3.5 | 4 | 5 |
| c max. DIN | 0.12 | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 1.9 | 2 | 2.5 | 3 | 4 | 4.5 |
| r | 0.8 | 1 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 16 | 20 | 25 | 32 |
Если вы хотите купить штифты цилиндрические незакаленные DIN 7 ISO 2338 , вы можете:
Позвонить:
