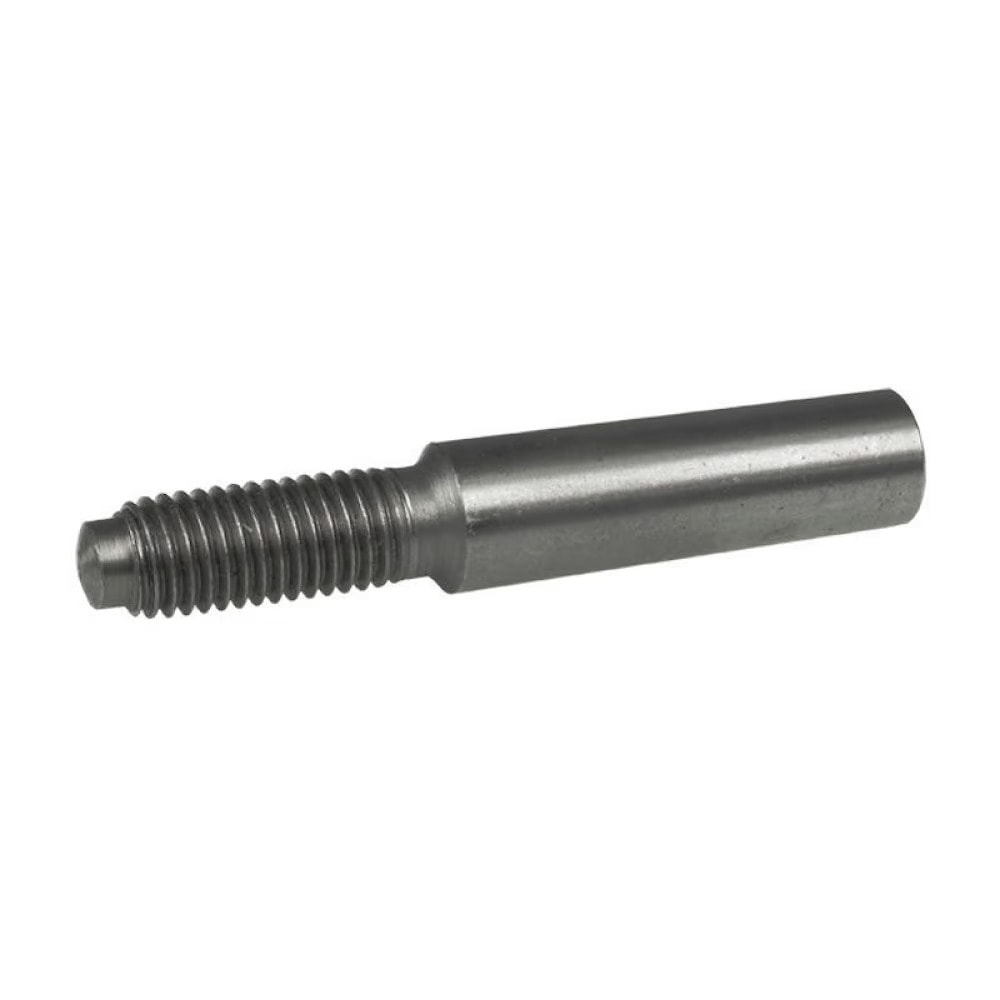

Штифты конические DIN 7977 ISO 8737 с резьбовой цапфой
Штифты конические с резьбовой цапфой незакалённые DIN 7977. Аналоги стандартов: ISO 8737, ГОСТ 9465-79.
DIN 7977 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с гайками, шайбами соответствующих размеров и др. Штифты DIN 7977 устанавливаются в предварительно просверленные конические отверстия. Наличие резьбовой цапфы позволяет надёжно закреплять соединяемые детали с помощью гаек. Конусность 1:50.
- Диаметр от 5 до 20 мм, длина от 40 до 190 мм.
- Номинальный диаметр штифта конического определяется диаметром меньшего из концов штифта.
- Штифты с резьбовой цапфой DIN 7977 выпускаются с фиксированной длиной резьбовой части.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 7977
| Размеры | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 20 |
| b | 14 | 18 | 22 | 24 | 27 | 27 | 30 | 35 | 35 |
| a max. | 2.4 | 3 | 4 | 4.5 | 5.3 | 5.3 | 6 | 6 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | M12 | M16 | M16 |
