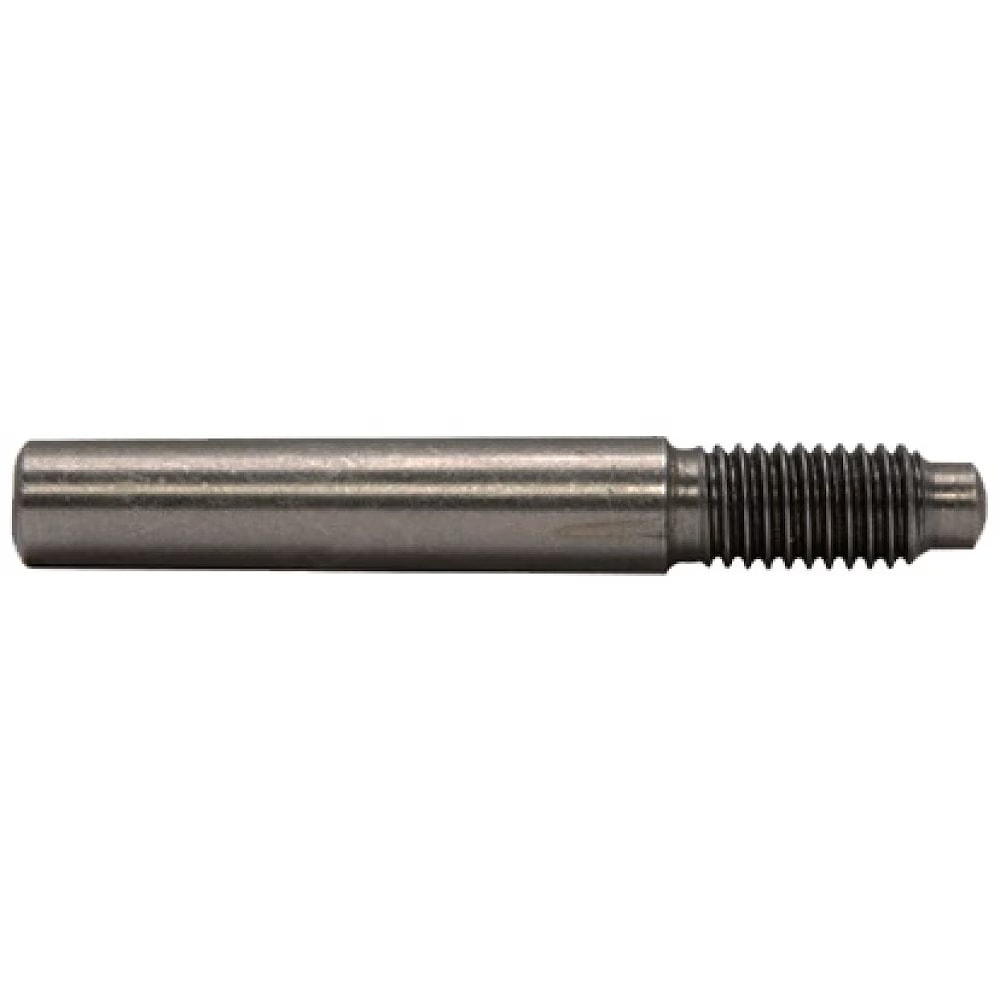

Штифты конические DIN 258 ISO 8737 с резьбовым концом
Штифты конические с резьбовой цапфой незакалённые DIN 258. Аналоги стандартов: ISO 8737, EN 28373.
DIN 258 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с гайками, шайбами соответствующих размеров и др. Штифты DIN 258 устанавливаются в предварительно просверленные конические отверстия. Наличие резьбовой цапфы позволяет надёжно закреплять соединяемые детали с помощью гаек. Конусность 1:50.
- Диаметр от 5 до 25 мм, длина от 40 до 160 мм.
- Номинальный диаметр штифта конического определяется диаметром меньшего из концов штифта.
- Штифты с резьбовой цапфой DIN 258 выпускаются с фиксированной длиной гладкой конической части.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 258
| Размеры | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 |
| b min. | 14 | 18 | 22 | 24 | 27 | 35 | 35 | 40 |
| d2 | 5.5 | 6.6 | 8.8 | 10.9 | 13.1 | 17.4 | 21.7 | 27 |
| d3 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M25 |
| l2 | 25 | 30 | 40 | 45 | 55 | 72 | 85 | 100 |
