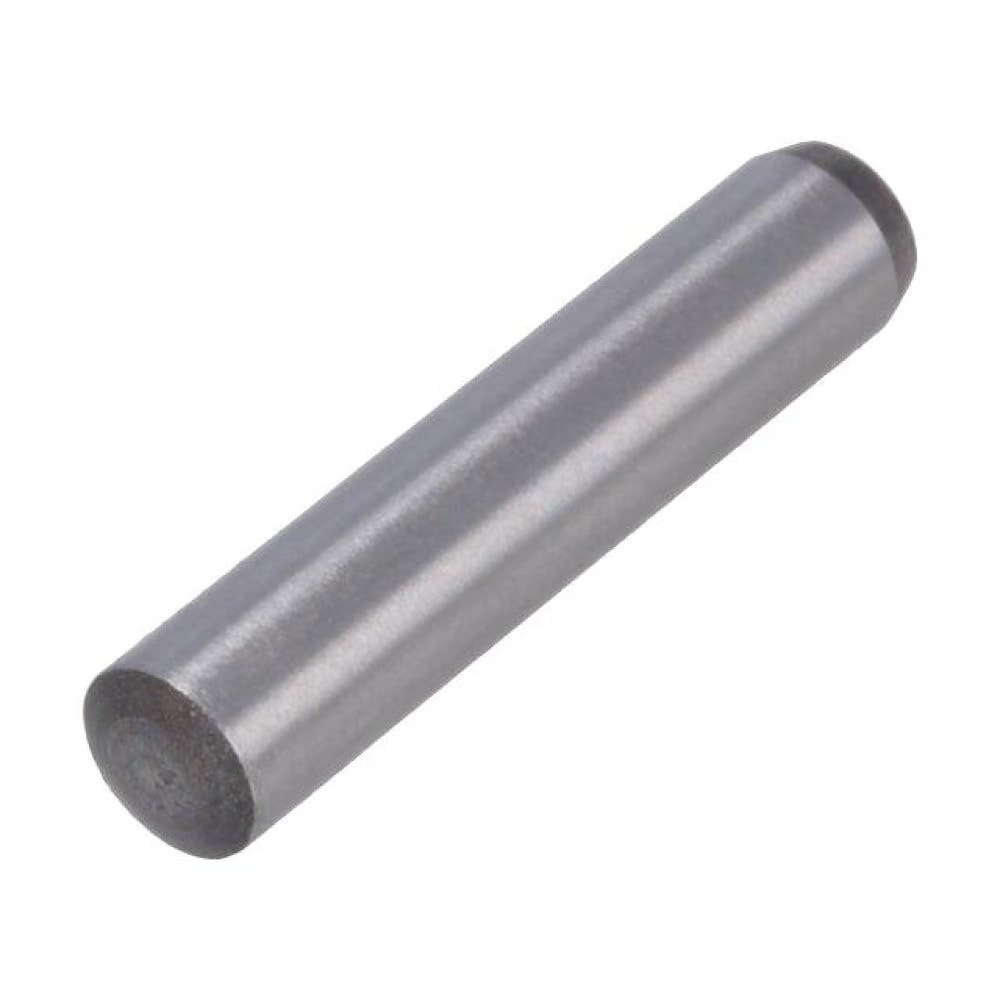

Штифты цилиндрические закаленные DIN 6325 ISO 8734
Штифты цилиндрические закалённые DIN 6325 (штифты направляющие закалённые). Аналоги стандартов: ISO 8734, ГОСТ 24296-93.
DIN 6325 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с втулками, шайбами соответствующих размеров и др. Штифты DIN 6325 устанавливаются в предварительно просверленные цилиндрические отверстия. Поле допуска внешнего диаметра штифта: m6. Форма торцов согласно DIN 6325 — закруглённая. Форма торцов согласно ISO 8734 — плоская с фаской.
- Диаметр от 1 до 20 мм, длина от 4 до 120 мм.
- Твёрдость стальных штифтов: 550…650 HV30.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 6325
| Размеры | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| l2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 2.5 | 3 | 4 |
| r | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 16 | 20 |
| z1 | 0.15 | 0.23 | 0.3 | 0.4 | 0.45 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 3 |
| z2 | 0.08 | 0.12 | 0.18 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.3 | 1.7 | 2 |
| c | 0.2 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.98 | 1.2 | 1.6 | 2 | 2.5 | - | 3 | 3.5 |
Если вы хотите купить штифты цилиндрические закаленные DIN 6325 ISO 8734 , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные
Штифты с коническими насечками по всей длине DIN 1471 (штифты установочные). Аналоги стандартов: ISO 8744, ГОСТ 10773-93. DIN 1471 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с коническими насечками на половину длины DIN 1472 (штифты установочные). Аналоги стандартов: ISO 8745, ГОСТ Р ИСО 8745-93. DIN 1472 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с прямыми насечками по всей длине DIN 1473 (штифты установочные). Аналоги стандартов: ISO 8740, ГОСТ 12850.2-93. DIN 1473 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...
Штифты с обратными коническими насечками на половину длины DIN 1474 (штифты установочные). Аналоги стандартов: ISO 8741, ГОСТ Р ИСО 8741-93. DIN 1474 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93. DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации ...

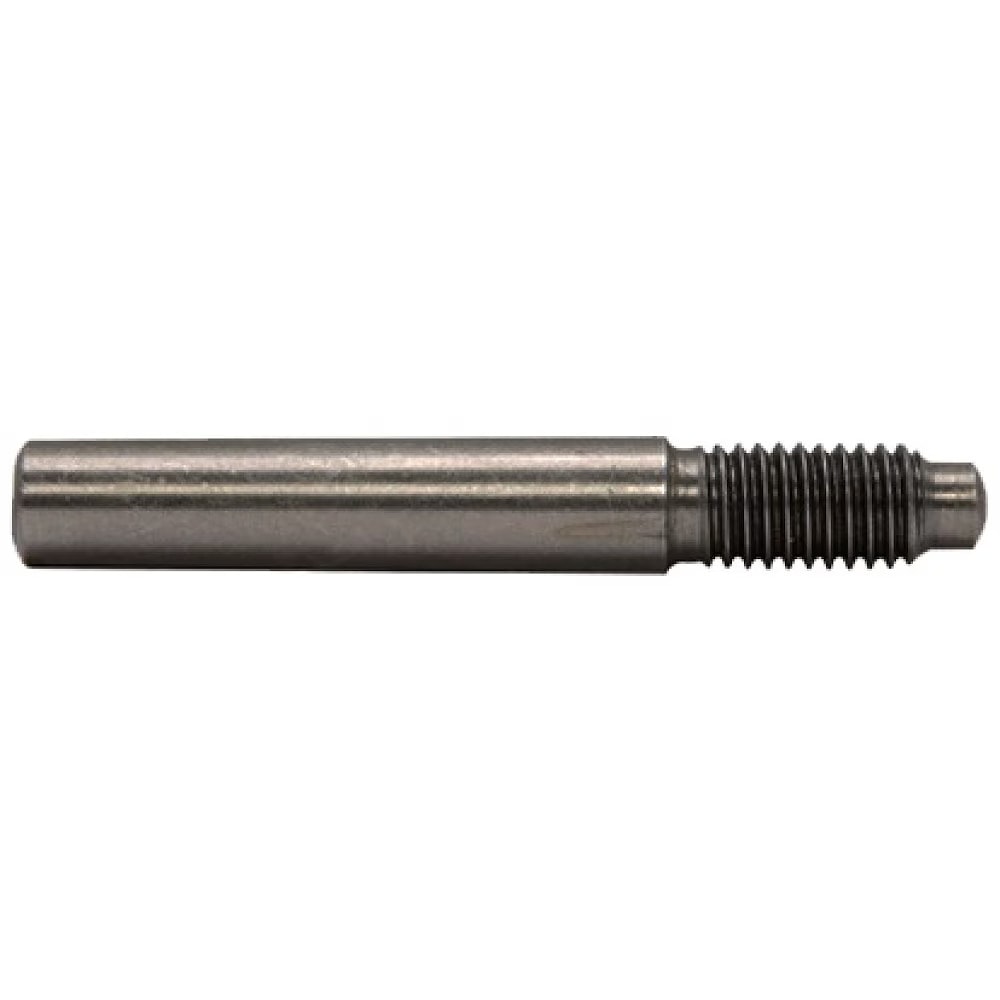

Штифты конические с резьбовой цапфой незакалённые DIN 258. Аналоги стандартов: ISO 8737, EN 28373. DIN 258 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с гайками, ...

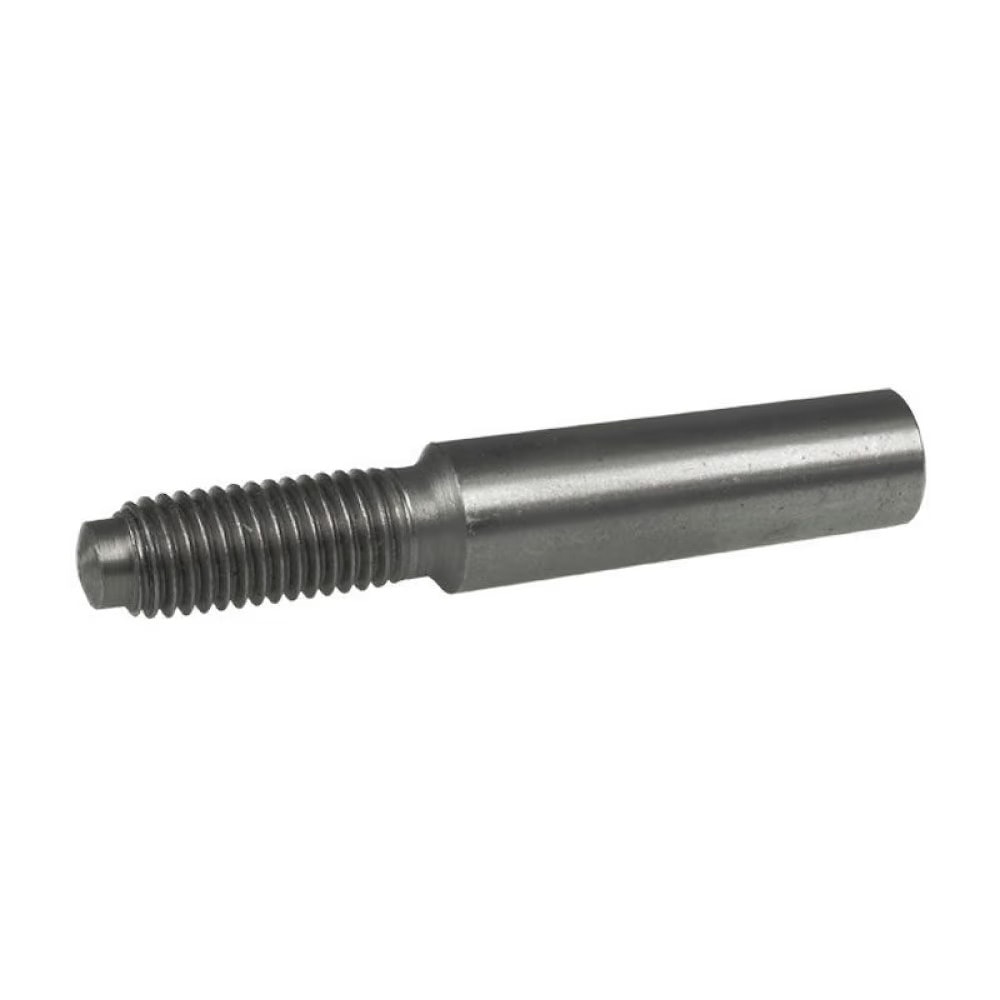

Штифты конические с резьбовой цапфой незакалённые DIN 7977. Аналоги стандартов: ISO 8737, ГОСТ 9465-79. DIN 7977 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...

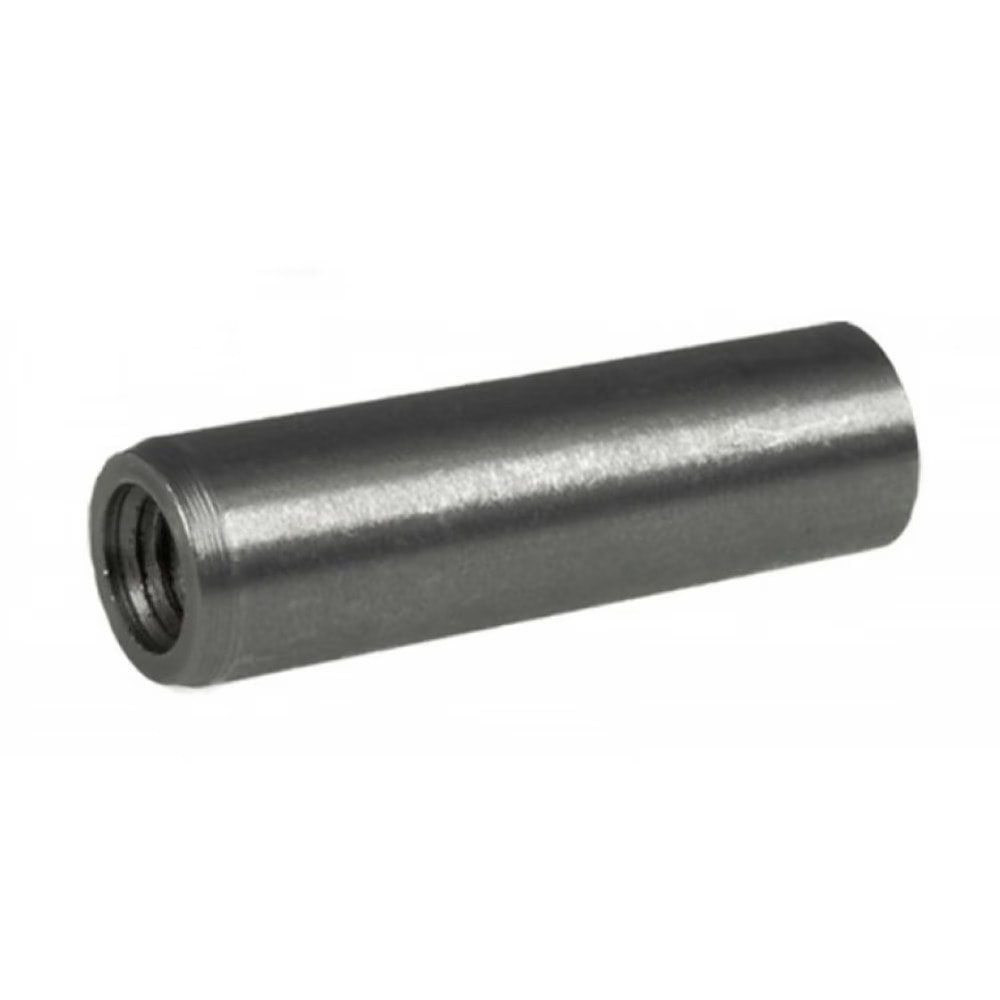

Штифты конические с внутренней резьбой незакалённые DIN 7978. Аналоги стандартов: ISO 8736, ГОСТ 9464-79. DIN 7978 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70. DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками ...

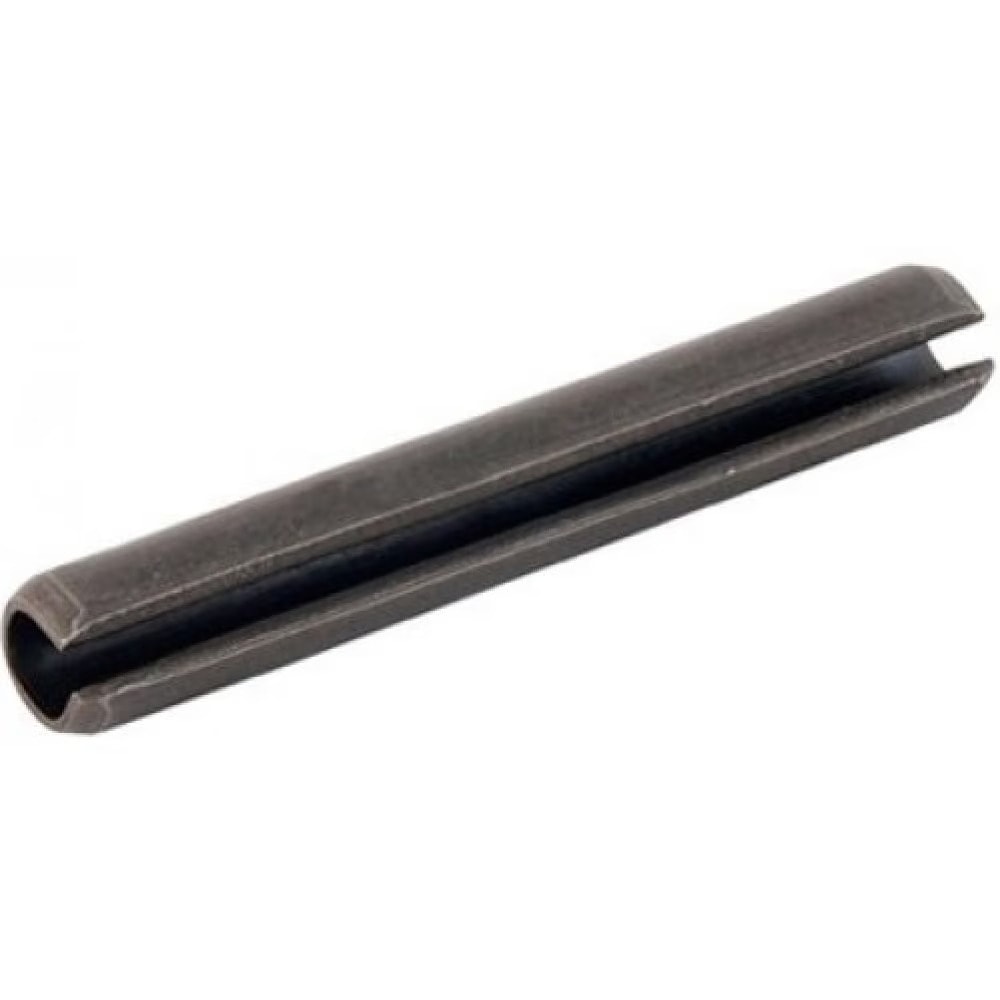

Штифты пружинные цилиндрические разрезные DIN 1481 (штифты пружинные разрезные, тяжёлая серия). Аналоги стандартов: ISO 8752, ГОСТ 14229-93. DIN 1481 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного ...
