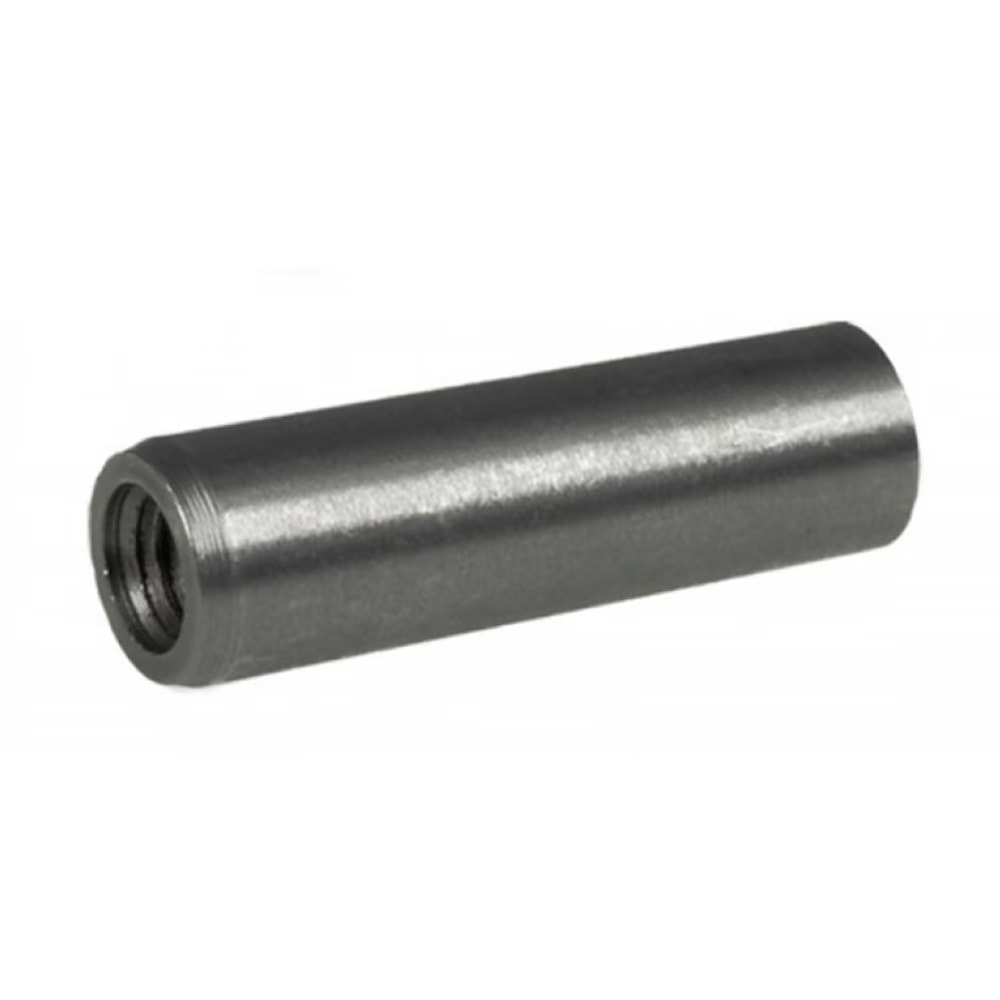

Штифты конические DIN 7978 A ISO 8736 с внутренней резьбой
Штифты конические с внутренней резьбой незакалённые DIN 7978. Аналоги стандартов: ISO 8736, ГОСТ 9464-79.
DIN 7978 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с винтами, шайбами соответствующих размеров и др. Резьбовое глухое отверстие на торце штифта позволяет соединить детали с помощью винтового соединения. Штифты DIN 7978 устанавливаются в предварительно просверленные конические отверстия. Конусность 1:50.
- Диаметр от 6 до 20 мм, длина от 16 до 120 мм.
- Диаметр резьбы от М4 до М12.
- Номинальный диаметр штифта конического определяется диаметром меньшего из концов штифта.
- Твёрдость стальных штифтов: 125…245 HV30.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 7978
| Размеры | 6 | 8 | 10 | 12 | 16 | 20 |
| a | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 |
| d2 | M4 | M5 | M6 | M8 | M10 | M12 |
| t1 | 6 | 8 | 10 | 12 | 16 | 18 |
| t2 min. | 10 | 12 | 16 | 20 | 25 | 27 |
