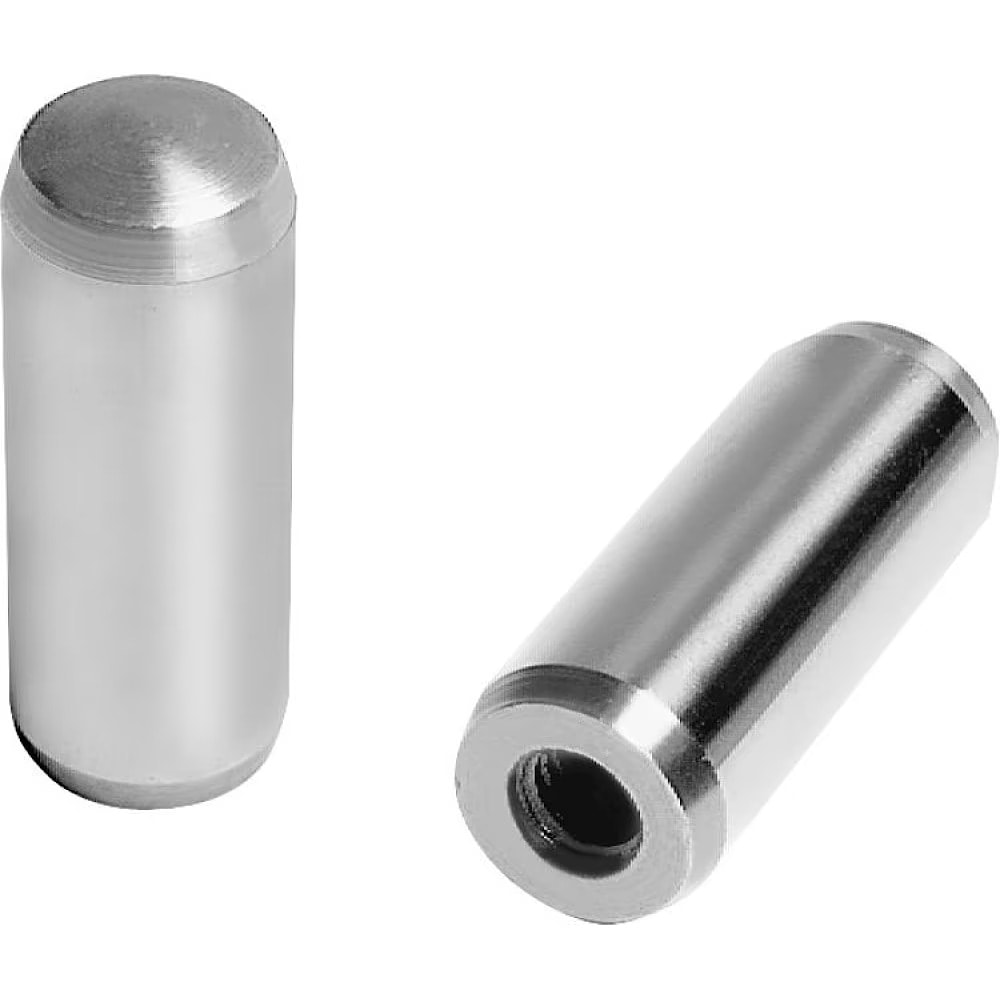

Штифты цилиндрические DIN 7979 ISO 8733 с внутренней резьбой
Штифты цилиндрические с внутренней резьбой закалённые DIN 7979. Аналоги стандартов: ISO 8735, ГОСТ 12207-79.
DIN 7979 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с винтами, шайбами соответствующих размеров и др. Резьбовое глухое отверстие на торце штифта позволяет соединить детали с помощью винтового соединения. Штифты DIN 7979 устанавливаются в предварительно просверленные цилиндрические отверстия. Поле допуска внешнего диаметра штифта: m6.
- Диаметр от 4 до 40 мм, длина от 10 до 120 мм.
- Резьбовое отверстие от М2 до М20.
- Твёрдость стальных штифтов: 550…650 HV30.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 7979
| Размеры | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 40 |
| a2 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 1.8 | 2 | 2.5 | 3 | 4 | 5 |
| c1 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 |
| c2 | 1.3 | 1.7 | 2.1 | 2.6 | 3 | 3.8 | 4 | 4.7 | 6 | 6 | 7 | 8 |
| d2 | M2 | M3 | M4 | M5 | M6 | M6 | M8 | M8 | M10 | M16 | M20 | M20 |
| t1 | 6 | 6 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 24 | 30 | 30 |
| t2 min. | 7 | 7 | 10 | 12 | 16 | 16 | 20 | 20 | 25 | 34 | 42 | 42 |
