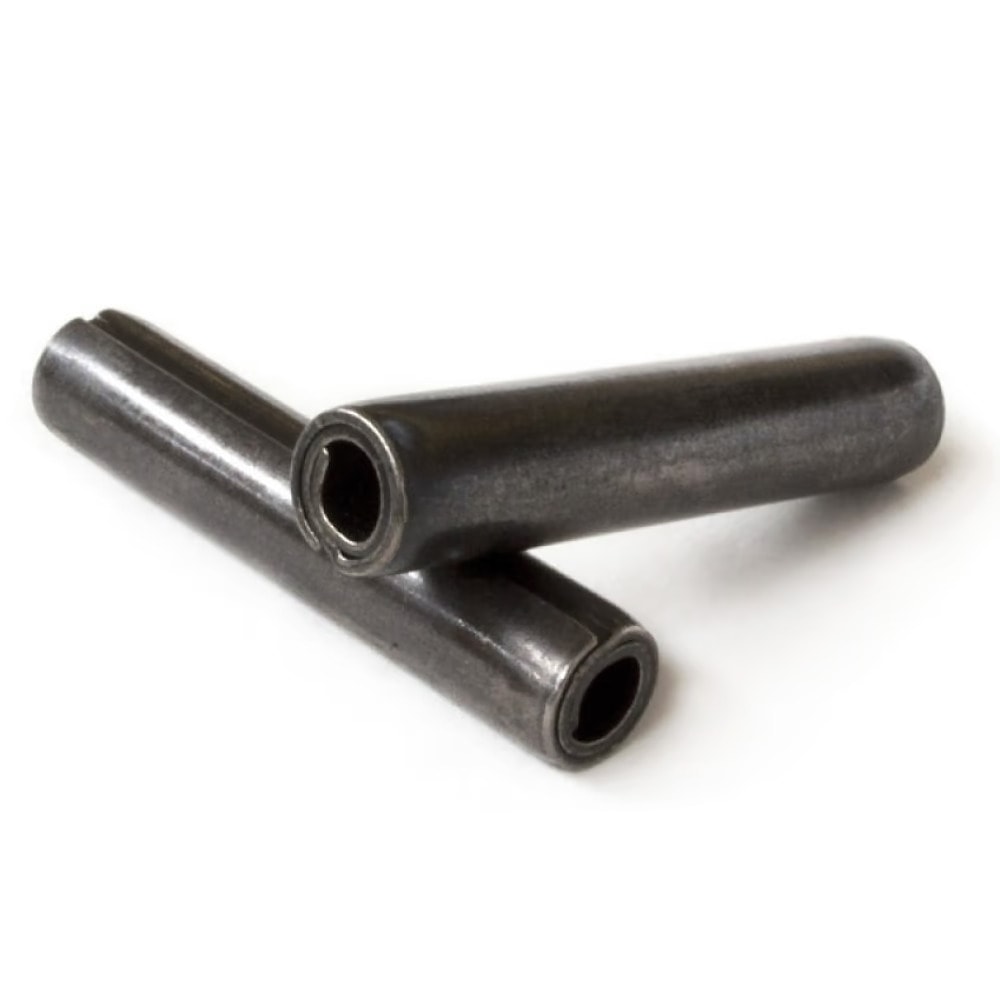

Штифты цилиндрические спиральные DIN 7343 ISO 8750
Штифты спиральные цилиндрические DIN 7343 (штифты спиральные цилиндрические, стандартная серия; штифты спиральные пружинные). Аналоги стандартов: ISO 8750.
DIN 7343 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного элемента на другой, например от вала к шкиву, совместно с втулками, шайбами соответствующих размеров и др. Штифты DIN 7343 устанавливаются в предварительно просверленные цилиндрические отверстия. Номинальный диаметр штифта определяется диаметром отверстия, в которое он должен быть установлен. Фактический наружный диаметр штифта больше диаметра отверстия, так как штифт пружинный деформируется при монтаже.
- Диаметр от 1 до 16 мм, длина от 4 до 90 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд штифтов DIN 7343
| Размеры | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| a | 0.3 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.3 | 1.7 | 2 | 3 | 3 | 4 | 4.5 | 5 |
| s | 0.08 | 0.13 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.42 | 0.5 | 0.67 | 0.84 | 1 | 1.2 | 1.3 |
| d1 | 1.1 | 1.62 | 2.15 | 2.65 | 3.15 | 3.67 | 4.2 | 5.25 | 6.25 | 8.35 | 10.45 | 12.5 | 14.55 | 16.55 |
| d2 | 0.95 | 1.4 | 1.9 | 2.35 | 2.85 | 3.35 | 3.8 | 4.8 | 5.8 | 7.75 | 9.6 | 11.5 | 13.5 | 15.4 |
| Нагрузка на срез, кН | 0.6 | 1.45 | 2.5 | 3.9 | 5.5 | 7.5 | 9.6 | 15 | 22 | 39 | 62 | 89 | 120 | 155 |
Если вы хотите купить штифты цилиндрические спиральные DIN 7343 ISO 8750 , вы можете:
Позвонить:
Ещё из раздела Штифты высокопрочные
Штифты с обратными коническими насечками на половину длины DIN 1474 (штифты установочные). Аналоги стандартов: ISO 8741, ГОСТ Р ИСО 8741-93. DIN 1474 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей ...
Штифты с центральной насечкой DIN 1475 (штифты установочные). Аналоги стандартов: ISO 8742, ГОСТ Р ИСО 8742-93. DIN 1475 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
Штифты с полукруглой головкой и насечками по всей длине и фаской DIN 1476 (штифты цилиндрические, заклёпки). Аналоги стандартов: ISO 8746, ГОСТ Р ИСО 8746-93. DIN 1476 применяются в различных сферах машиностроения и приборостроения для фиксации ...
Штифты конические с резьбовой цапфой незакалённые DIN 258. Аналоги стандартов: ISO 8737, EN 28373. DIN 258 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с гайками, ...
Штифты конические с резьбовой цапфой незакалённые DIN 7977. Аналоги стандартов: ISO 8737, ГОСТ 9465-79. DIN 7977 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...
Штифты конические с внутренней резьбой незакалённые DIN 7978. Аналоги стандартов: ISO 8736, ГОСТ 9464-79. DIN 7978 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с ...
Штифты конический незакалённый DIN 1. Аналоги стандартов: ISO 2339, ГОСТ 3129-70. DIN 1 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга совместно с шайбами, втулками ...
Штифты пружинные цилиндрические разрезные DIN 1481 (штифты пружинные разрезные, тяжёлая серия). Аналоги стандартов: ISO 8752, ГОСТ 14229-93. DIN 1481 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного ...
Штифты пружинные цилиндрические разрезные DIN 7346 (штифты пружинные разрезные, лёгкая серия). Аналоги стандартов: ISO 13337. DIN 7346 применяются в различных сферах машиностроения и автомобилестроения для передачи усилия с одного элемента на ...
Штифты цилиндрические с головкой и отверстием под шплинт, с фаской DIN 1444 B (оси, пальцы с отверстием под шплинт). Аналоги стандартов: ISO 2341, ГОСТ 9650-80 (тип 6). DIN 1444 применяются в различных сферах машиностроения, приборостроения и ...

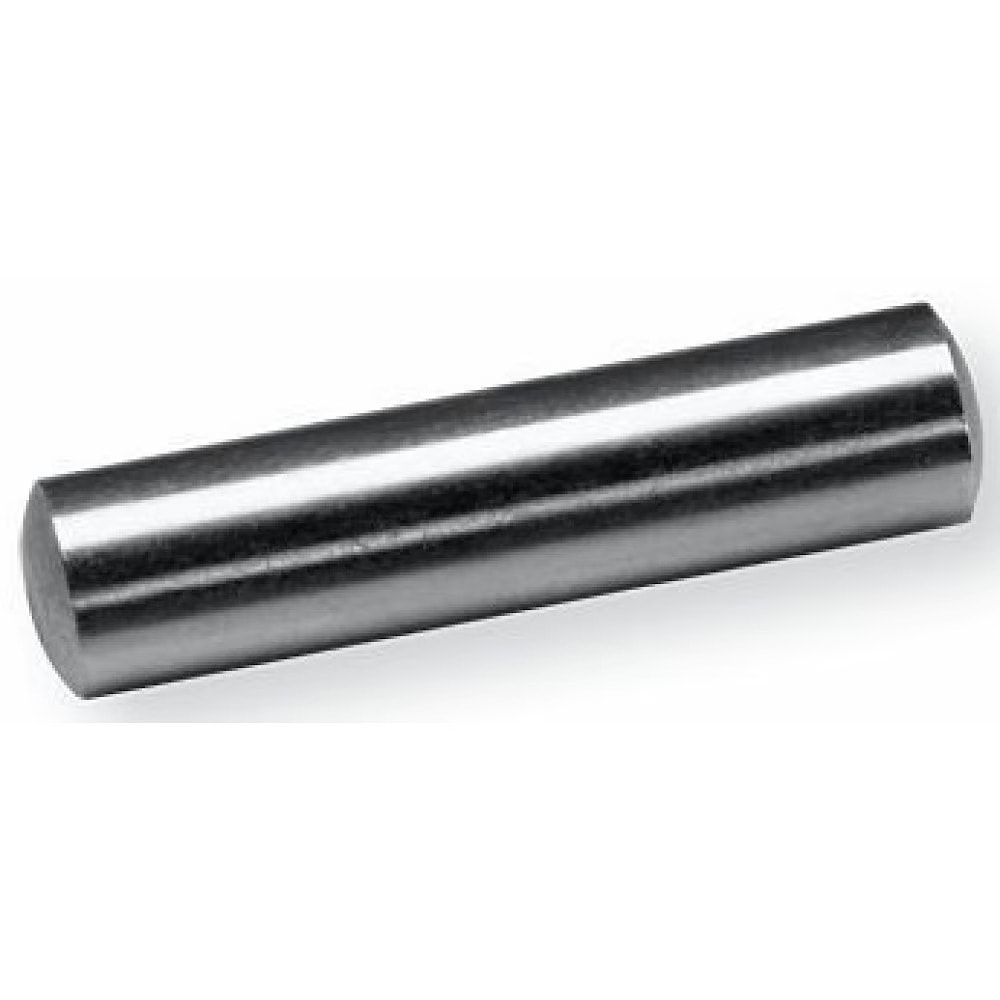

Штифты цилиндрические закалённые DIN 6325 (штифты направляющие закалённые). Аналоги стандартов: ISO 8734, ГОСТ 24296-93. DIN 6325 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг ...

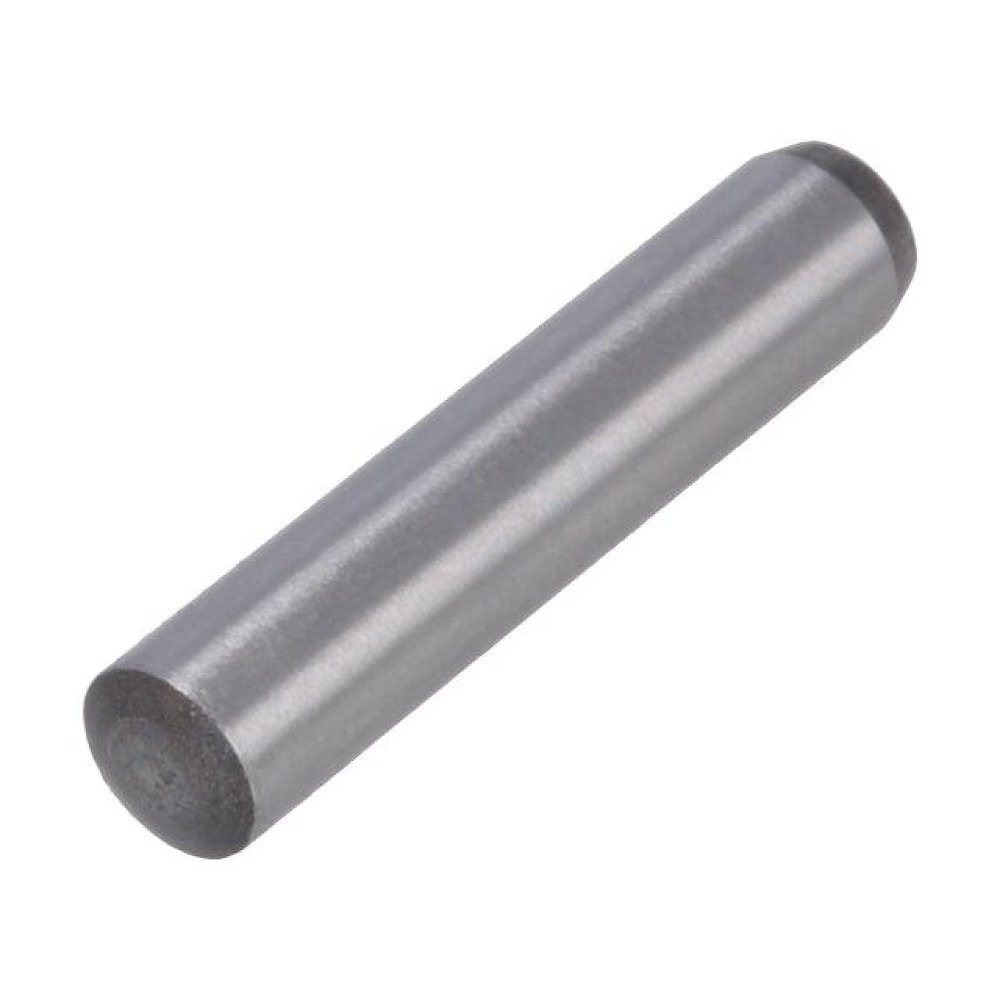

Штифты цилиндрические незакалённые DIN 7 (штифты направляющие незакалённые). Аналоги стандартов: ISO 2338, ГОСТ 3128-70. DIN 7 применяются в различных сферах машиностроения и автомобилестроения для фиксации положения деталей относительно друг друга ...
