Шайбы стопорные многолапчатые DIN 70952

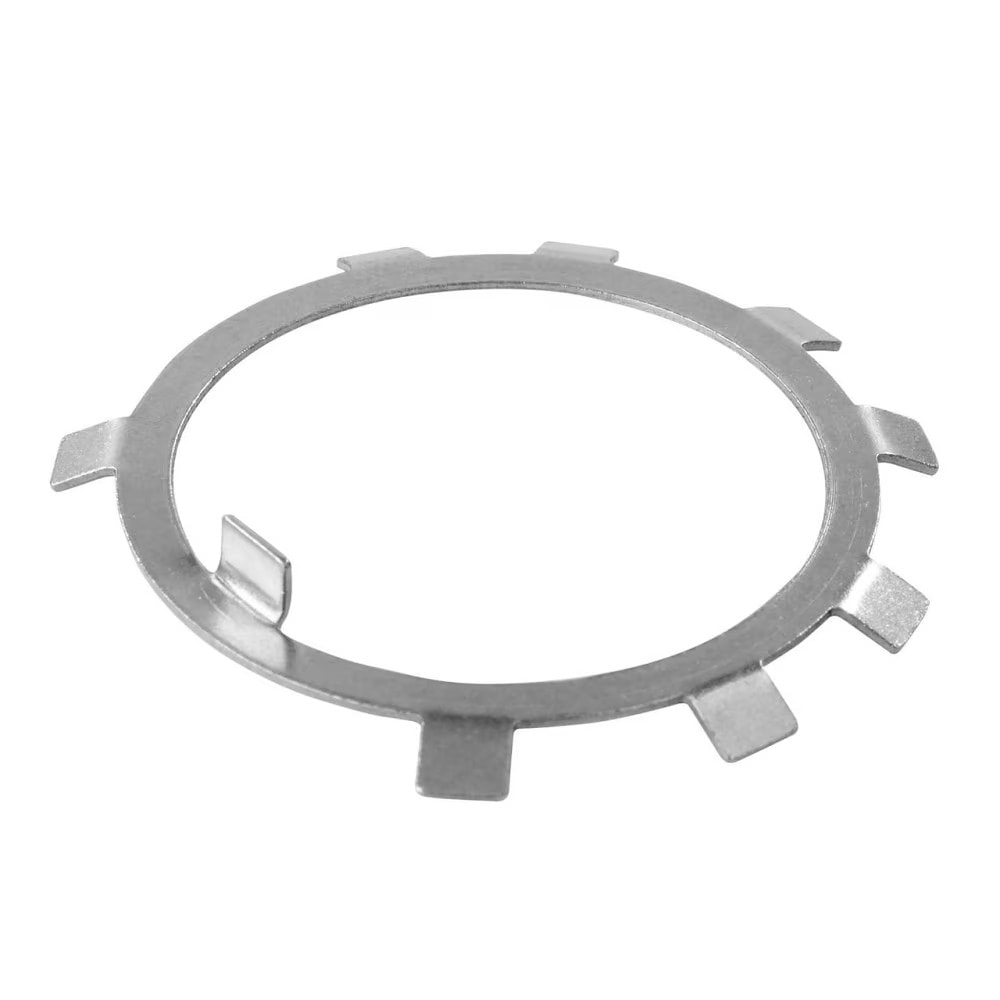

DIN 70952 Шайба многолапчатая (шайба стопорная многолапчатая).
Шайбы многолапчатые DIN 70952 применяются совместно с гайкой шлицевой DIN 70852 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения.
Монтаж шайбы многолапчатой осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу. Наружные лапки должны быть наклонены в стороны гайки шлицевой. Шлицевая гайка устанавливается фаской к шайбе, осуществляется затяжка гайки и соответствующий осевой натяг в резьбе. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счёт чего и осуществляется её фиксация.
- Диаметр вала от 10 до 90 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд шайб DIN 70952
| Размеры | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 35 | 38 |
| a | 0.75 | 0.75 | 0.75 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 |
| b1 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| b2 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 |
| c | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| d2 | 16 | 18 | 20 | 23 | 25 | 27 | 30 | 32 | 34 | 36 | 38 | 41 | 43 | 47 |
| e | 11 | 12 | 13 | 14.5 | 16.5 | 17.5 | 19 | 20 | 22 | 23 | 24 | 25.5 | 26.5 | 28.5 |
| f | 8.9 | 10.9 | 12.9 | 14.9 | 16.9 | 18.9 | 20.9 | 22.9 | 24.9 | 26.9 | 28.9 | 30.9 | 33.9 | 36.6 |
| gвал | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 |
| hвал | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| kвал | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Размеры | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 60 | 65 | 70 | 75 | 80 | 90 |
| a | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| b1 | 6 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 10 |
| b2 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| c | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 |
| d2 | 49 | 52 | 54 | 57 | 60 | 62 | 67 | 71 | 76 | 81 | 86 | 91 | 103 |
| e | 29.5 | 31 | 32 | 33.5 | 35 | 37 | 39.5 | 41.5 | 44 | 46.5 | 50 | 52.5 | 58.5 |
| f | 38.6 | 40.6 | 43.6 | 46.7 | 48.7 | 50.7 | 53.7 | 58.7 | 63.7 | 68.7 | 73.2 | 78.2 | 88.2 |
| gвал | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| hвал | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 |
| kвал | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 |
