Кольца установочные DIN 705

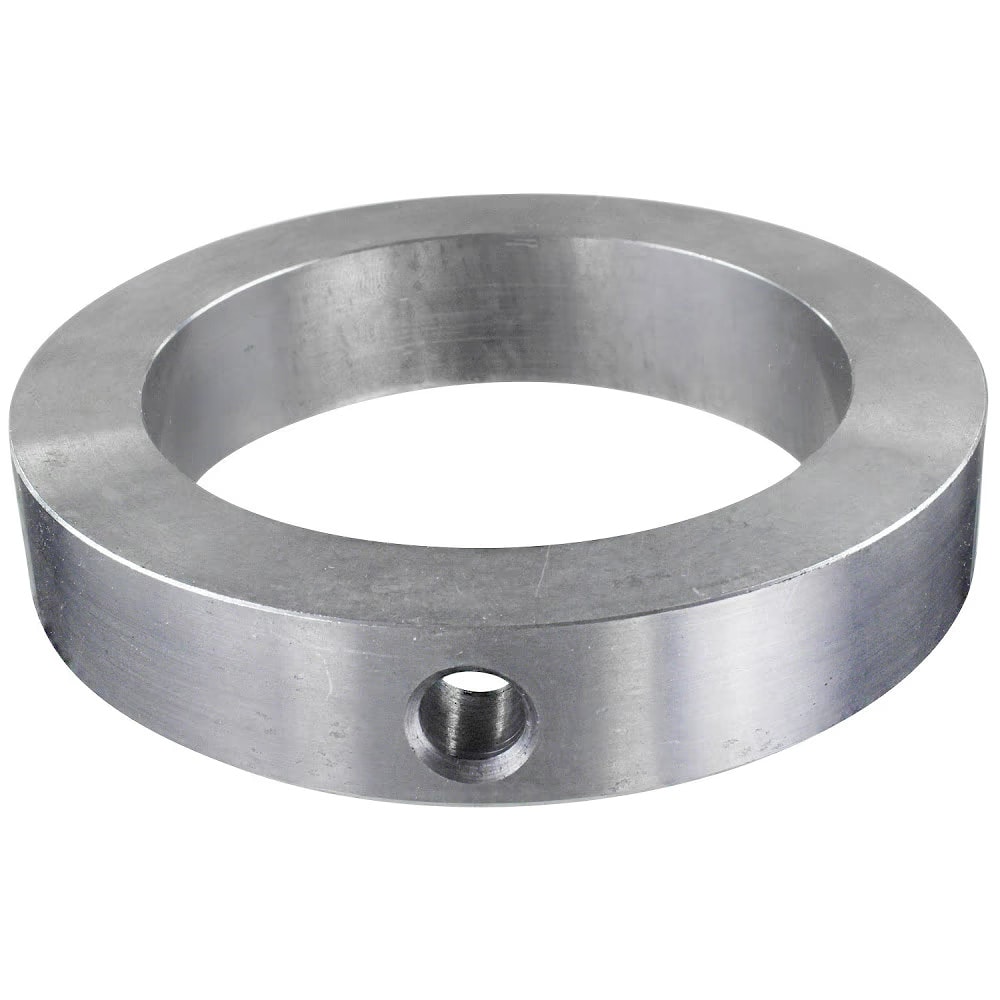

DIN 705 Кольца установочные (кольца регулировочные).
Кольца установочные DIN 705 применяются для фиксации деталей и оснастки на гладких валах совместно с установочными винтами DIN 914 или DIN 553, в зависимости от размера, или коническими штифтами DIN 1 соответствующих размеров и др.
- Номинальный диаметр кольца соответствует внутреннему диаметру кольца или диаметру вала.
- Диаметр от 4 до 140 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Кольца установочные DIN 705 выпускаются в ряде модификаций:
- тип A, с винтом, поставляется вместе с установочными винтами по DIN 914 или DIN 553, в зависимости от размера
- тип B, с отверстием под конический штифт DIN 1, поставляется без штифта
Размерный ряд колец DIN 705
| Размеры | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 13 | 14 | 15 | 16 |
| b | 5 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 | 12 |
| d2 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 22 | 25 | 25 | 28 |
| d4 | 1 | 1.5 | 1.5 | 2 | 2 | 3 | 4 | 4 | 4 | 4 | 4 |
| A винт стопорный | M2.5x4 | M3x4 | M4x5 | M4x6 | M4x6 | M5x8 | M6x8 | M6x8 | M6x8 | M6x8 | M6x8 |
| В штифт | 1x8 | 1.5x10 | 1.5x12 | 2x16 | 2x16 | 3x20 | 4x22 | 4x22 | 4x24 | 4x24 | 4x28 |
| Размеры | 17 | 18 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 |
| b | 12 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 |
| d2 | 28 | 32 | 32 | 36 | 40 | 40 | 40 | 45 | 45 | 50 |
| d4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 |
| A винт стопорный | M6x8 | M6x8 | M6x8 | M6x10 | M3x12 | M10x16 | M10x16 | M8x12 | M8x10 | M8x12 |
| В штифт | 4x28 | 5x32 | 5x32 | 5x36 | 6x40 | 6x40 | 6x40 | 6x45 | 6x45 | 8x50 |
| Размеры | 34 | 35 | 36 | 38 | 40 | 42 | 45 | 50 | 55 | 60 |
| b | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 18 | 20 |
| d2 | 50 | 56 | 56 | 56 | 63 | 63 | 70 | 80 | 80 | 90 |
| d4 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| A винт стопорный | M8x12 | M8x12 | M8x12 | M8x12 | M10x16 | M10x16 | M10x16 | M10x16 | M10x16 | M10x16 |
| В штифт | 8x50 | 8x55 | 8x55 | 8x55 | 8x60 | 8x60 | 8x70 | 10x80 | 10x80 | 10x90 |
| Размеры | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 110 | 120 |
| b | 20 | 20 | 22 | 22 | 22 | 22 | 25 | 25 | 25 |
| d2 | 100 | 100 | 110 | 110 | 125 | 125 | 140 | 160 | 160 |
| d4 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 |
| A винт стопорный | M10x20 | M10x20 | M12x20 | M12x20 | M12x25 | M12x20 | M12x25 | M12x30 | M12x25 |
| В штифт | 10x100 | 10x100 | 10x100 | 10x110 | 12x120 | 12x120 | 12x140 | 12x160 | 12x160 |
| Размеры | 125 | 130 | 140 |
| b | 28 | 28 | 28 |
| d2 | 180 | 180 | 200 |
| d4 | 16 | 16 | 16 |
| A винт стопорный | M16x35 | M16x35 | M16x35 |
| В штифт | 16x180 | 16x180 | 16x200 |
