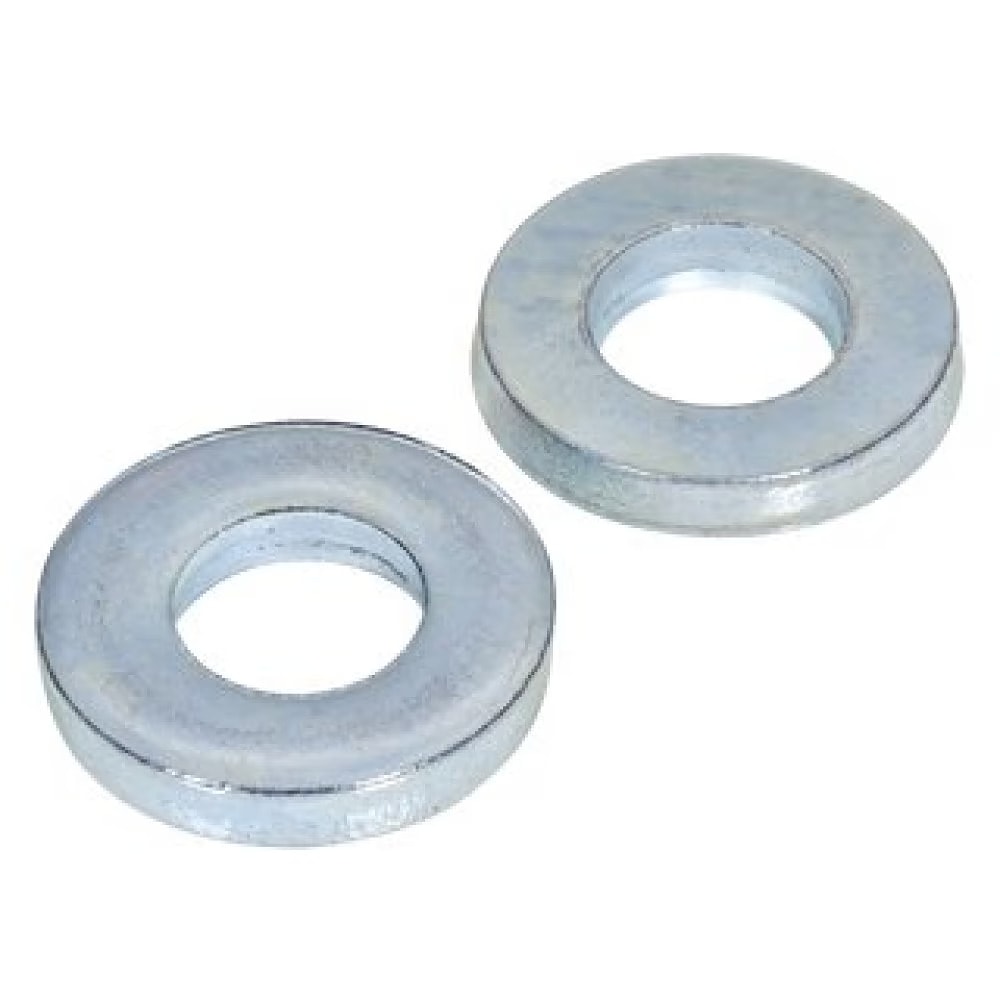

Шайбы плоские увеличенные усиленные DIN 7349
DIN 7349 Шайба плоская увеличенная усиленная (шайба утолщённая, шайба усиленная).
Шайбы плоские увеличенные усиленные DIN 7349 применяются для болтовых соединений с пружинными разрезными штифтами DIN 1481/ISO 8752 в машиностроении совместно с болтами и штифтами соответствующих размеров и др. Увеличенная толщина шайбы позволяет использовать её в соединениях с высокими нагрузками.
- Диаметр резьбы от М3 до М30.
- Твёрдость стальных шайб: HV100, HV200.
- Твёрдость шайб из коррозионно-стойкой стали: HV100.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование, жёлтое пассивирование.
Размерный ряд шайб DIN 7349
| Размеры | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
| d1 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2 | 9 | 12 | 15 | 17 | 21 | 25 | 30 | 36 | 40 | 44 | 44 | 50 | 50 | 60 | 68 |
| h | 1 | 1.6 | 2 | 3 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
| Размеры | 1/8" | 3/16" | 5/16" | 3/8" | 7/16" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" |
| метрический эквивалент (мм) | 4 | 5 | 8 | 10 | 12 | 16 | 20 | 22 | 27 | 30 |
| d1 | 4.3 | 5.3 | 8.4 | 10.5 | 13 | 17 | 21 | 23 | 28 | 31 |
| d2 | 12 | 15 | 21 | 25 | 30 | 40 | 44 | 50 | 60 | 68 |
| h | 1.6 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
Если вы хотите купить шайбы плоские увеличенные усиленные DIN 7349 , вы можете:
Позвонить:
