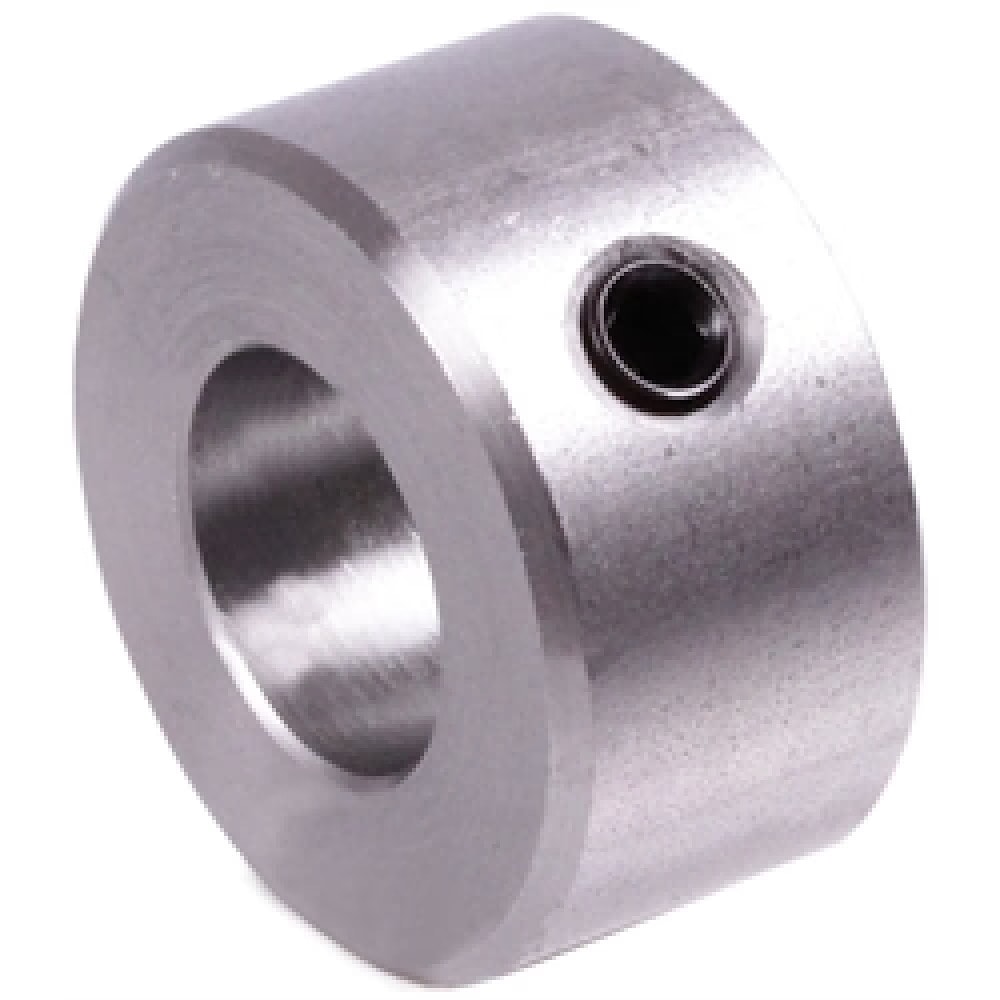

Кольца установочные DIN 703 тяжёлое исполнение, с винтом
DIN 703 Кольца установочные, тяжёлое исполнение (кольца регулировочные).
Кольца установочные DIN 703 применяются для фиксации деталей и оснастки на гладких валах совместно с установочными винтами DIN 914 или DIN 553, в зависимости от размера, соответствующих размеров и др.
- Номинальный диаметр кольца соответствует внутреннему диаметру кольца или диаметру вала.
- Диаметр от 20 до 100 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд шайб DIN 703
| Размеры | 20 | 25 | 30 | 35 | 40 | 45 |
| d2 | 40 | 56 | 63 | 70 | 80 | 80 |
| винт стопорный | M10x15 | M10x15 | M10x15 | M10x15 | M12x20 | M12x20 |
| b | 20 | 22 | 22 | 22 | 28 | 28 |
| Размеры | 50 | 60 | 70 | 80 | 90 | 100 |
| d2 | 90 | 100 | 110 | 125 | 125 | 140 |
| винт стопорный | M12x20 | M12x20 | M16x20 | M16x20 | M16x20 | M16x25 |
| b | 28 | 28 | 32 | 32 | 32 | 32 |
Если вы хотите купить кольца установочные DIN 703 тяжёлое исполнение, с винтом , вы можете:
Позвонить:
