Шайбы пружинные DIN 6797

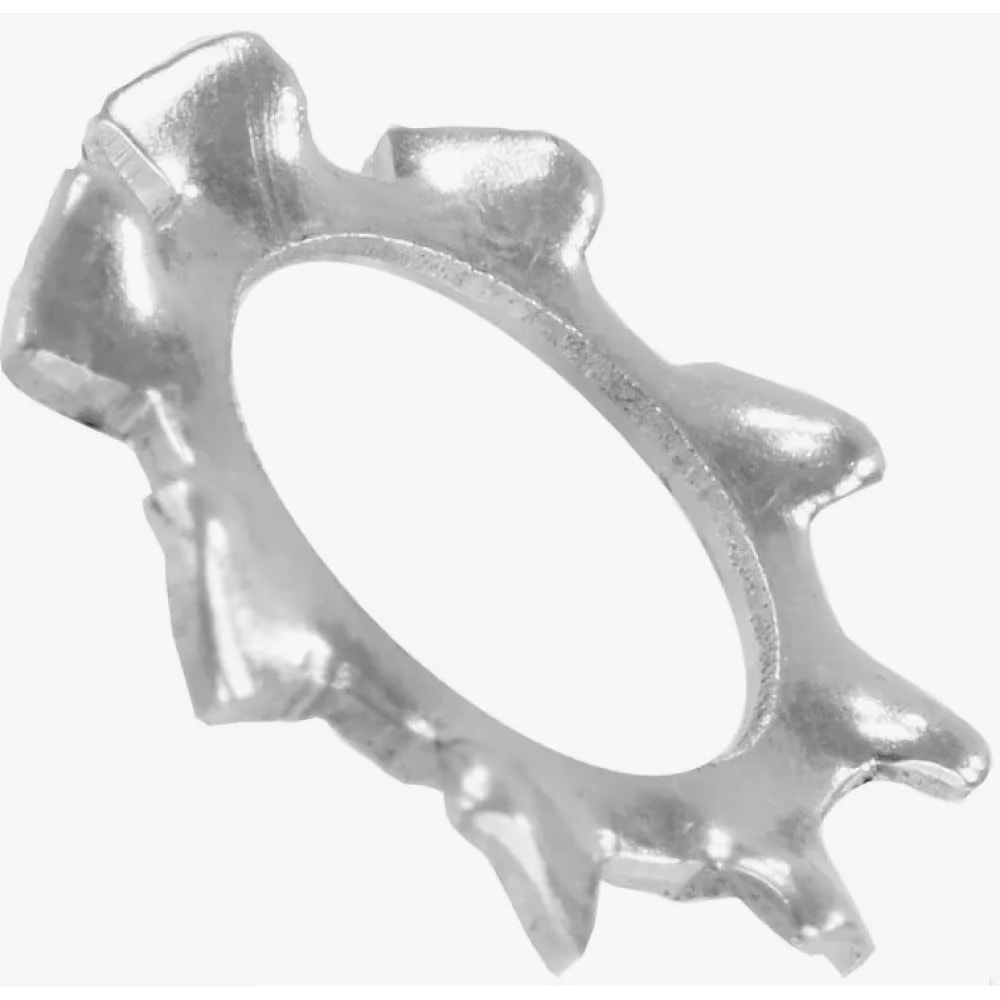

DIN 6797 Шайба стопорная зубчатая (шайба стопорная с упругими зубьями). Аналоги стандартов: ГОСТ 10462-81, ГОСТ 10463-81, ГОСТ 10464-81.
Шайбы стопорные зубчатые DIN 6797 активно применяются в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и шпильками соответствующих размеров и др. Стопорящий эффект шайбы заключается в пружинящих свойствах зубьев шайбы, которые обеспечивают осевой натяг в резьбовом соединении. Острые грани зубьев шайбы врезаются в поверхность материала и обеспечивают стопорение резьбового соединения.
- Диаметр резьбы от М3 до М31.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Шайбы стопорные зубчатые DIN 6797 выпускаются в ряде модификаций:
- форма А, внешние зубья (аналог ГОСТ 10463-81)
- форма I, внутренние зубья (аналог ГОСТ 10462-81)
- форма V, вогнутая форма 90° внешние зубья (аналог ГОСТ 10464-81)
Размерный ряд шайб DIN 6797
| Размеры | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 12.5 |
| d2 форма A/I | 6 | 7 | 8 | 10 | 11 | 12.5 | 15 | 18 | 20.5 |
| d2 форма V | 6 | 7 | 8 | 9.8 | 11.8 | - | 15.3 | 19 | 23 |
| S форма A/I | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 1 |
| S форма V | 0.2 | 0.25 | 0.25 | 0.3 | 0.4 | - | 0.4 | 0.5 | 0.5 |
| для резьбы Ø | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| Размеры | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2 форма A/I | 20.5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| d2 форма V | 23 | - | - | - | - | - | - | - | - |
| S форма A/I | 1 | 1 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 |
| S форма V | 0.5 | - | - | - | - | - | - | - | - |
| для резьбы Ø | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
Если вы хотите купить шайбы пружинные DIN 6797 , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные

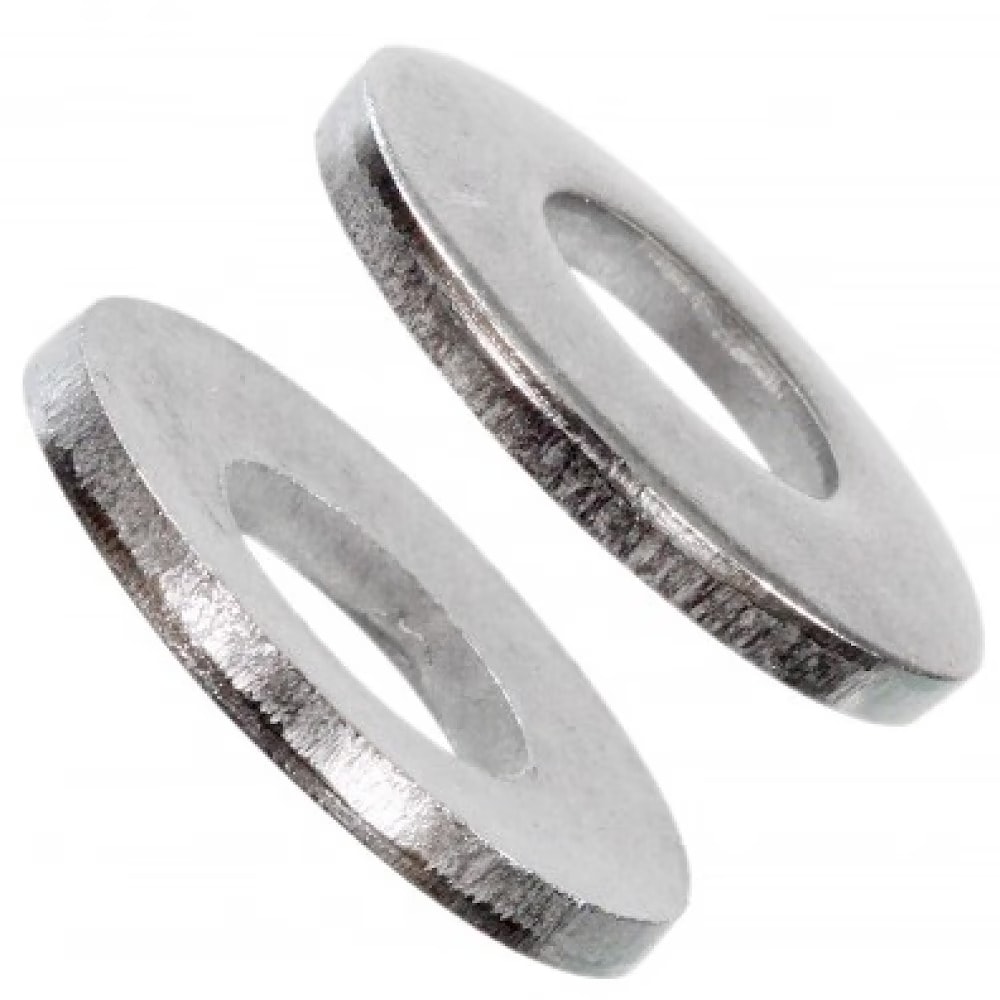

DIN 6340 Шайба плоская усиленная (шайба усиленная утолщённая, шайба усиленная закалённая). Шайбы плоские усиленные DIN 6340 применяются для болтов и гаек с метрической или дюймовой резьбой в машиностроении и строительстве при больших статических и ...
