Шайбы пружинные тарельчатые DIN 6796 ISO 10670

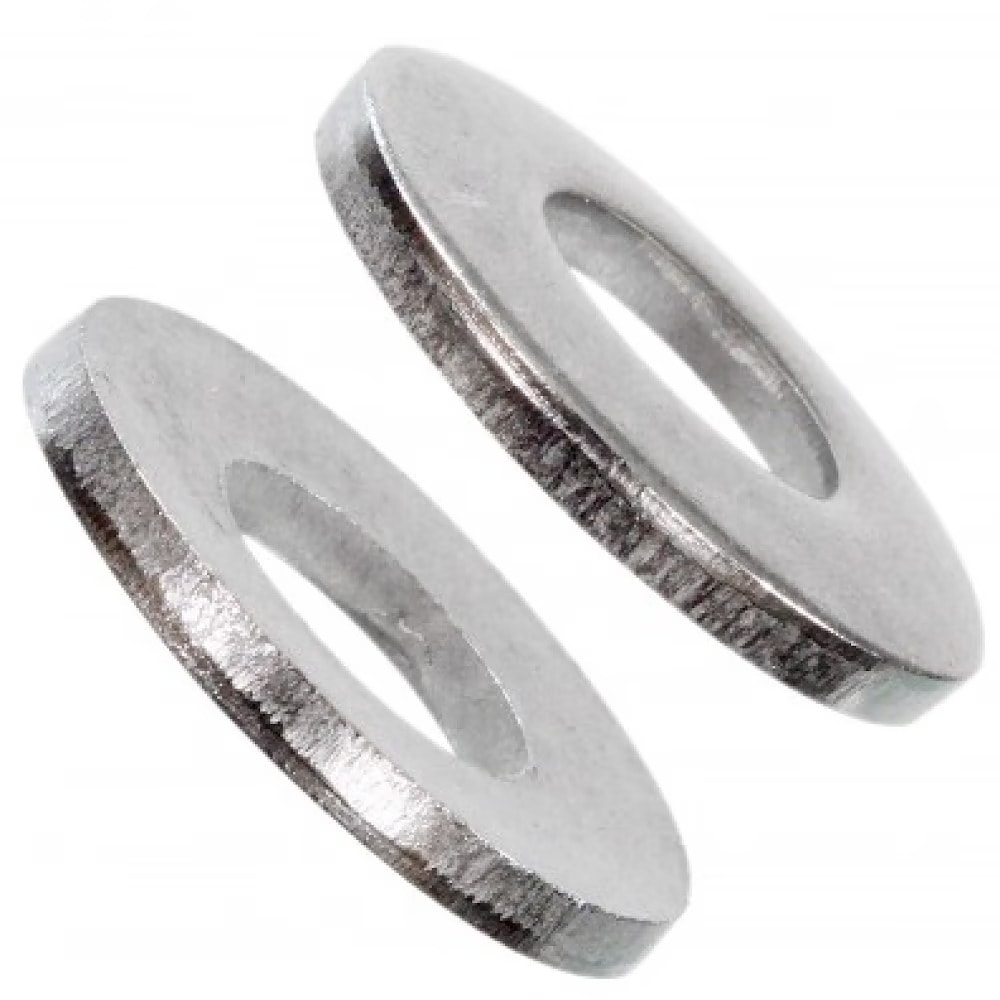

DIN 6796 Шайба пружинная тарельчатая (шайба пружинная зажимная). Аналоги стандартов: ISO 10670.
Шайбы пружинные тарельчатые DIN 6796 активно применяются в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и шпильками соответствующих размеров и др. Стопорящий эффект шайбы DIN 6796 заключается в пружинящих свойствах тарельчатой шайбы, которые обеспечивают осевой натяг в резьбовом соединении. Пружинные шайбы DIN 6796 применяются с болтами, винтами и шпильками классов прочности 8.8 и 10.9.
- Диаметр резьбы от М2 до М30.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, механическое цинкование, цинковые хлопья, жёлтое пассивирование.
Размерный ряд шайб DIN 6796
| Размеры | M2 | M2.5 | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d1 | 5 | 6 | 7 | 9 | 11 | 14 | 17 | 18 | 23 | 29 | 35 | 39 | 42 | 45 | 49 | 56 | 60 | 70 |
| s | 0.4 | 0.5 | 0.6 | 1 | 1.2 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 |
| h min | 0.5 | 0.61 | 0.72 | 1.12 | 1.35 | 1.7 | 2 | 2.24 | 2.8 | 3.43 | 4.04 | 4.58 | 5.08 | 5.6 | 6.15 | 6.77 | 7.3 | 8 |
| h max | 0.6 | 0.72 | 0.85 | 1.3 | 1.55 | 2 | 2.3 | 2.6 | 3.2 | 3.95 | 4.65 | 5.25 | 5.8 | 6.4 | 7.05 | 7.75 | 8.35 | 9.2 |
