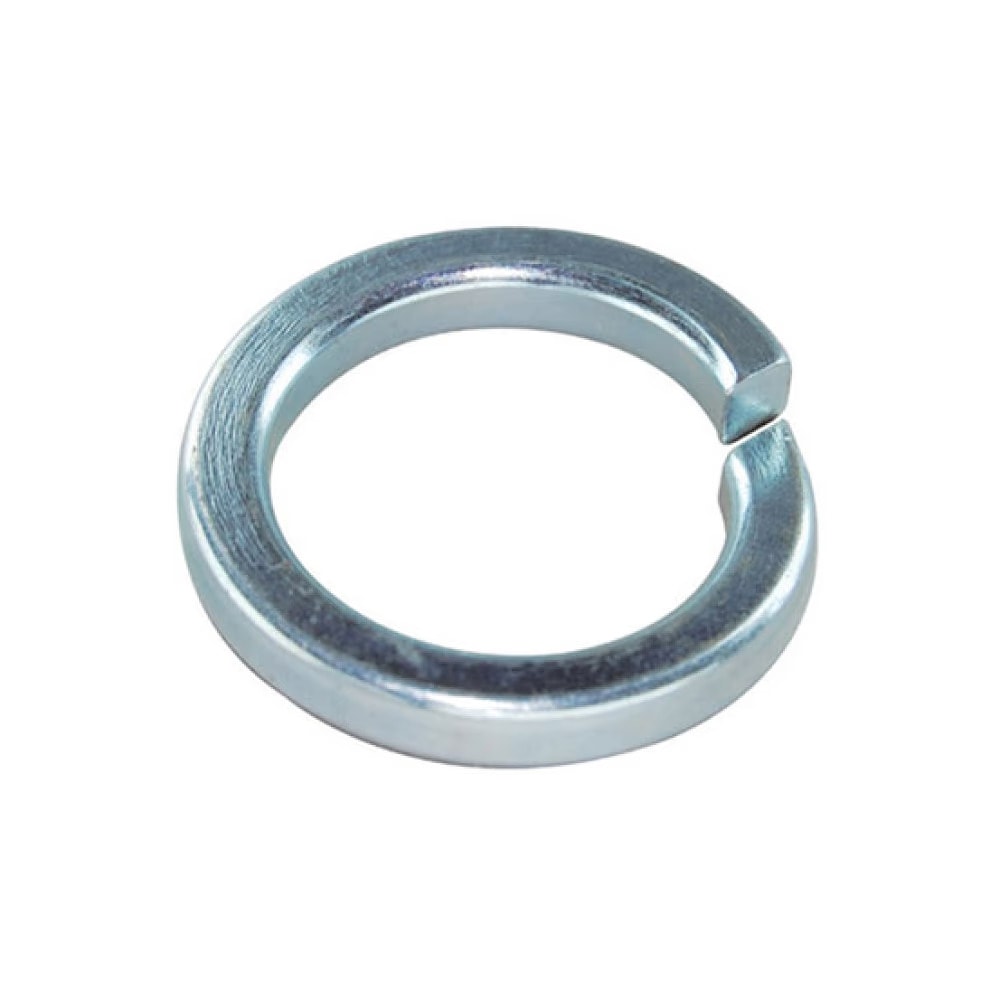

Шайбы пружинные гровер DIN 7980
Шайбы стопорные пружинные DIN 7980 (шайбы гроверные уменьшенные, шайбы гровер для винтов с цилиндрической головкой, шайбы пружинные гровер уменьшенные). Аналоги стандартов: ГОСТ 6402-70.
DIN 7980 применяются для винтов с метрической резьбой в различных сферах машиностроения и автомобилестроения совместно с болтами, винтами, шпильками и гайками соответствующих размеров и др. Шайба DIN 7980 является упругим элементом для защиты нагруженных резьбовых соединений от самоотвинчивания с использованием болтов, винтов и шпилек с классами прочности не более 8.8. Уменьшенный наружный диаметр позволяет устанавливать её в отверстия совместно с винтами с цилиндрической головкой.
- Диаметр резьбы от М2 до М48.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 7980
| Размеры | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| d2 | 5.6 | 7 | 8.8 | 9.9 | 12.7 | 16 | 18 | 21.1 | 24.4 | 26.4 |
| s | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 | 3.5 |
| h | 2 | 2.4 | 3.2 | 3.2 | 4 | 5 | 5 | 6 | 7 | 7 |
| для резьбы M | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Размеры | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 |
| d2 | 30.6 | 32.9 | 35.9 | 38.9 | 44.1 | 47.1 | 52.2 | 60.2 | 67 |
| s | 4.5 | 4.5 | 5 | 5 | 6 | 6 | 7 | 8 | 8 |
| h | 9 | 9 | 10 | 10 | 12 | 12 | 14 | 16 | 16 |
| для резьбы M | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 42 | 48 |
Если вы хотите купить шайбы пружинные гровер DIN 7980 , вы можете:
Позвонить:
