Шайбы косые прямоугольные DIN 6917 для двутавра

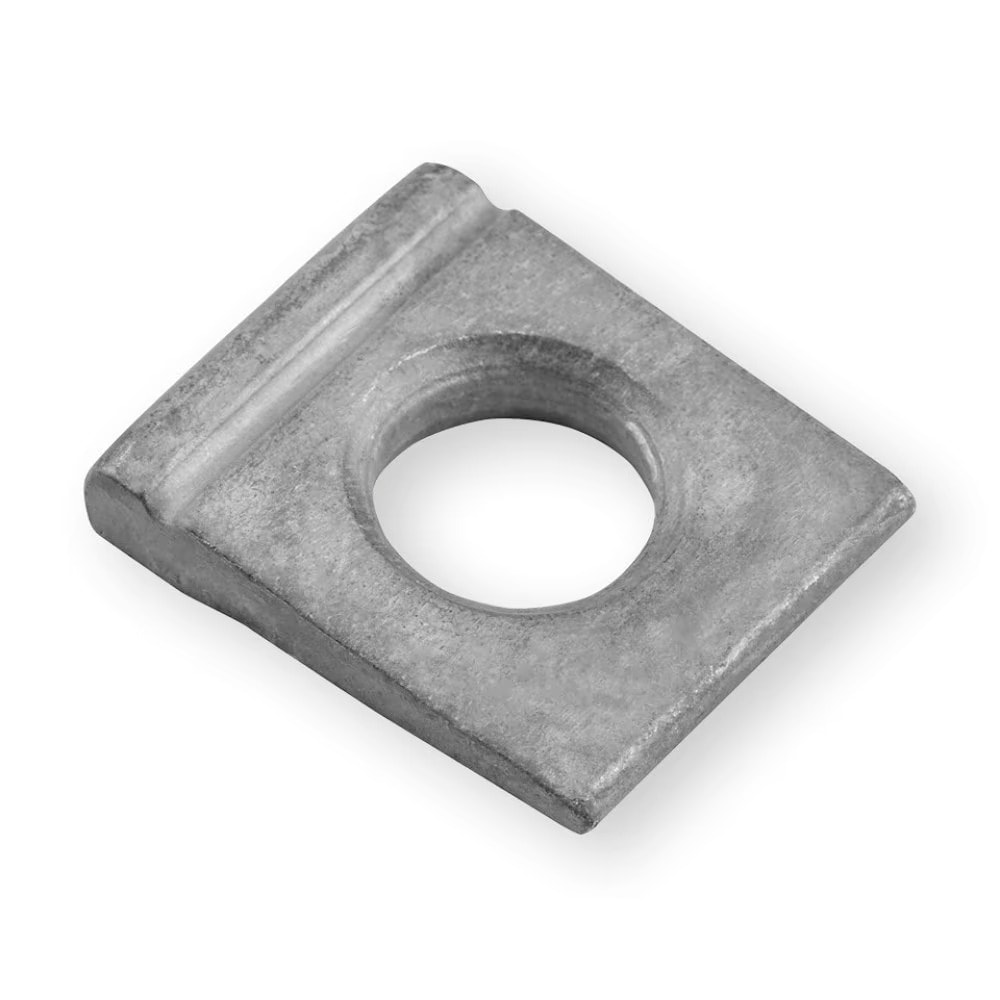

DIN 6917 Шайба косая прямоугольная для двутавра 14% (шайба косая с одной проточкой).
Шайбы косые прямоугольные DIN 6917 применяются для высокопрочных болтов и гаек с метрической или дюймовой резьбой в строительстве для создания предварительно нагруженных соединений (HV) металлических конструкций совместно с болтами и гайками соответствующих размеров и др. Шайба DIN 6917 применяется для выравнивания уклона полок двутавра и подкладывается под гайку или головку болта.
- Диаметр резьбы от М10 до М30.
- Варианты материалов: сталь.
- Варианты покрытий: горячее цинкование.
Размерный ряд шайб DIN 6917
С метрической резьбой:
| Размеры | 10 | 16 | 20 | 22 | 24 | 27 | 30 | 36 |
| d | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 |
| a/b | 26/30 | 32/36 | 40/44 | 44/50 | 56/56 | 56/56 | 62/62 | 68/68 |
| h | 6.2/2 | 7.5/2.5 | 9.2/3 | 10/3 | 10.8/3 | 10.8/3 | 11.7/3 | 12.5/3 |
С дюймовой резьбой:
| Размеры | 3/8" | 5/8" | 3/4" | 7/8" | 1 1/8" | 1 3/8" |
| метрический эквивалент (мм) | 10 | 16 | 20 | 22 | 30 | 36 |
| d | 13 | 17 | 21 | 23 | 31 | 37 |
| a/b | 26/30 | 32/36 | 40/44 | 44/50 | 62/62 | 68/68 |
| h | 6.2/2 | 7.5/2.5 | 9.2/3 | 10/3 | 11.7/3 | 12.5/3 |
Если вы хотите купить шайбы косые прямоугольные DIN 6917 для двутавра , вы можете:
Позвонить:
