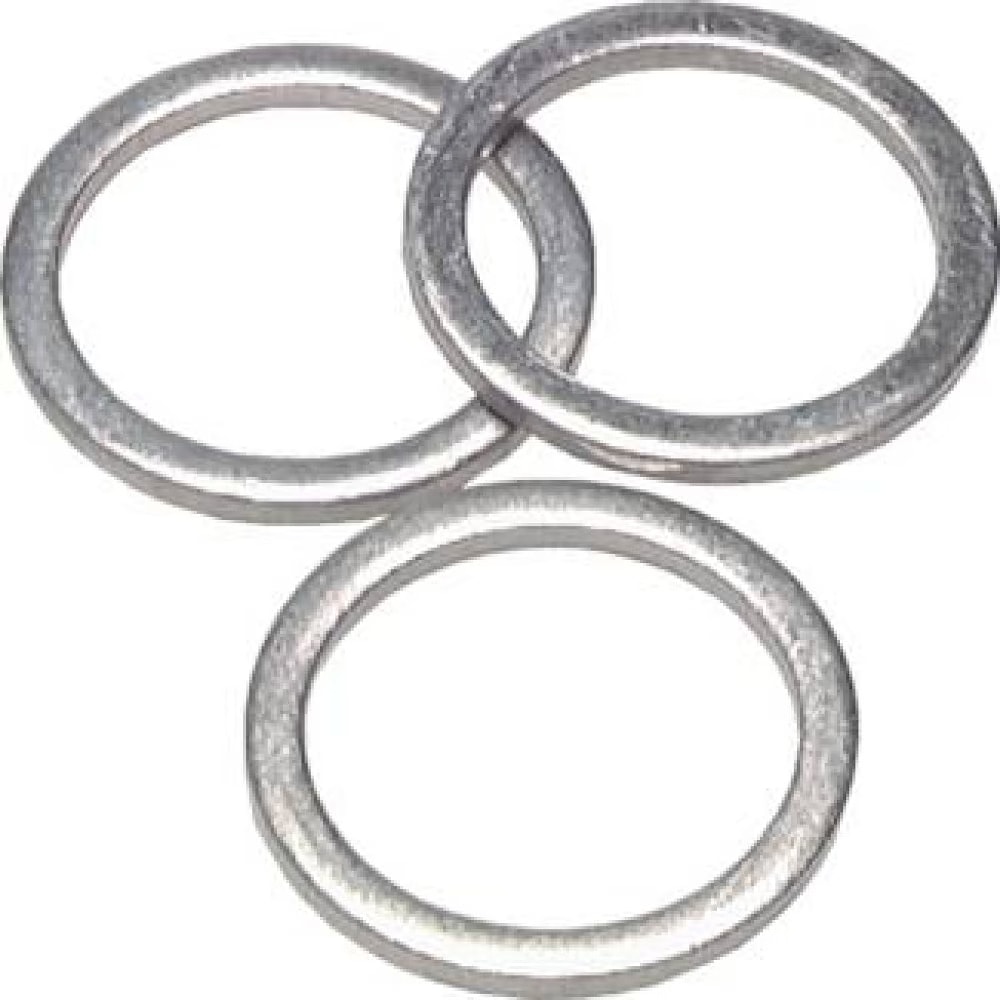

Кольца уплотнительные DIN 7603
DIN 7603 Кольца уплотнительные, тип А, плоские (прокладки уплотнительные металлические, шайбы уплотнительные). ГОСТ 19752-84.
Кольца уплотнительные DIN 7603 активно применяются в машиностроении и автомобилестроении для герметизации пневматических и гидравлических систем совместно с резьбовыми пробками DIN 908 соответствующих размеров и др.
- Внутренний диаметр от 4 до 60 мм.
- Максимальная рабочая температура для медных колец: 300 °C, для алюминиевых: 200 °C.
- Твёрдость колец: до 45 HB.
- Варианты материалов: алюминий Al, медь Cu.
Размерный ряд шайб DIN 7603
| Размеры | 4x8 | 5x7.5 | 5x9 | 6x10 | 6.5x9.5 | 6.5x11 | 8x11.5 | 8x12 | 8x14 | 10x13.5 | 10x14 | 10x15 | 10x16 |
| dk | 4.2 | 5.2 | 5.2 | 6.2 | 6.7 | 6.7 | 8.2 | 8.2 | 8.2 | 10.2 | 10.2 | 10.2 | 10.2 |
| d2 | 7.9 | 7.4 | 8.9 | 9.9 | 9.4 | 10.9 | 11.4 | 11.9 | 13.9 | 13.4 | 13.9 | 14.9 | 15.9 |
| h | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1/1.5 | 1 | 1 | 1/1.5 | 1 | 1 |
| Размеры | 10x18 | 12x15.5 | 12x16 | 12x17 | 12x18 | 13x18 | 14x18 | 14x20 | 15x19 | 16x20 |
| dk | 10.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.2 | 14.2 | 14.2 | 15.2 | 16.2 |
| d2 | 17.9 | 15.4 | 15.9 | 16.9 | 17.9 | 17.9 | 17.9 | 19.9 | 18.9 | 19.9 |
| h | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Размеры | 16x22 | 17x21 | 17x23 | 18x22 | 18x24 | 20x24 | 20x26 | 21x26 | 22x27 | 22x29 |
| dk | 16.2 | 17.2 | 17.2 | 18.2 | 18 | 20.2 | 20 | 21.2 | 22.2 | 22.2 |
| d2 | 21.9 | 20.9 | 22.9 | 21.9 | 24 | 23.9 | 26 | 25.9 | 26.9 | 28.9 |
| h | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Размеры | 23x28 | 24x29 | 24x32 | 26x31 | 26x34 | 27x32 | 28x33 | 30x36 | 32x38 |
| dk | 23.3 | 24.3 | 24.3 | 26.3 | 26.3 | 27.3 | 28.3 | 30.3 | 32.3 |
| d2 | 27.9 | 28.9 | 31.9 | 30.9 | 33.9 | 31.9 | 32.9 | 35.9 | 37.9 |
| h | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Размеры | 33x38 | 33x41 | 36x42 | 38x44 | 42x49 | 45x52 | 48x55 | 60x68 |
| dk | 33.3 | 33.3 | 36.3 | 38.3 | 42.3 | 45.3 | 48.3 | 60.5 |
| d2 | 37.9 | 40.9 | 41.9 | 43.9 | 48.9 | 51.9 | 54.9 | 67.8 |
| h | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 |
Если вы хотите купить кольца уплотнительные DIN 7603 , вы можете:
Позвонить:
