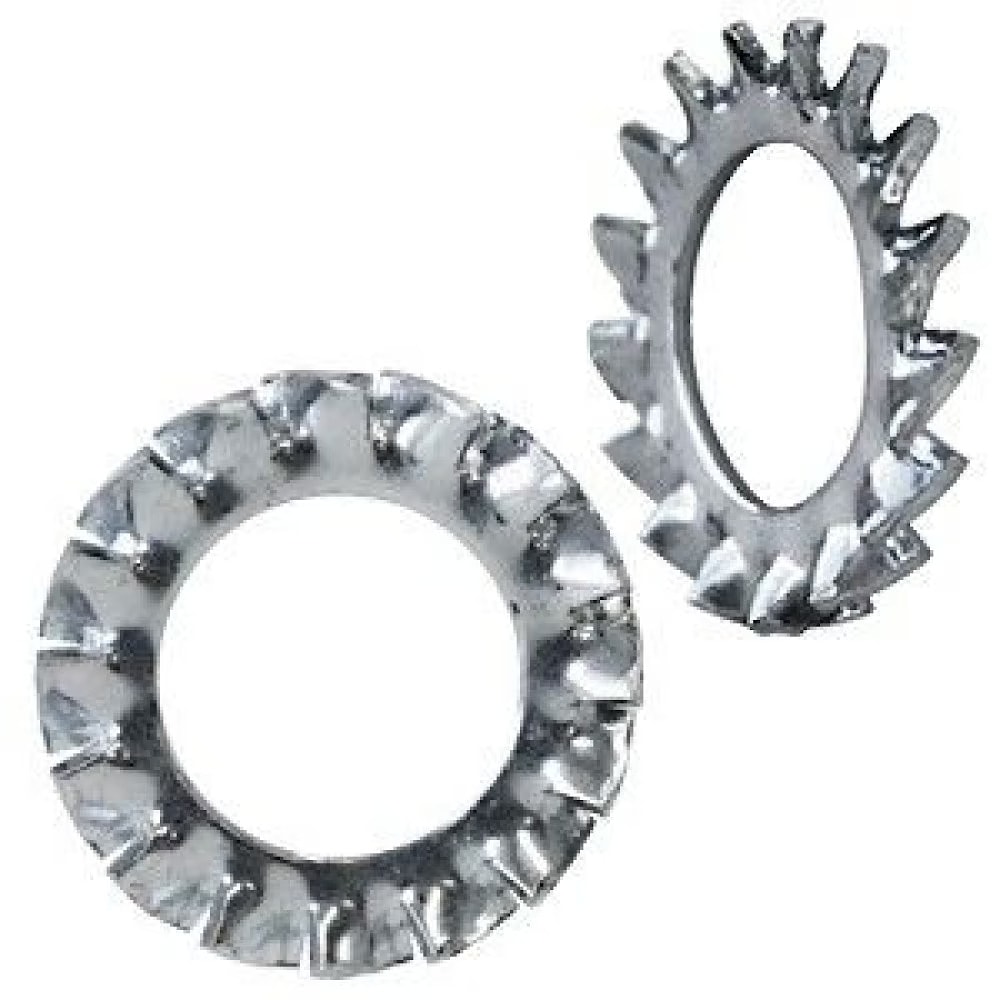

Шайбы cтопорные DIN 6798
DIN 6798 Шайба стопорная зубчатая (шайба стопорная с упругими зубьями). Аналоги стандартов: ГОСТ 10462-81, ГОСТ 10463-81, ГОСТ 10464-81.
Шайбы стопорные зубчатые DIN 6798 активно применяются в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и шпильками соответствующих размеров и др. Стопорящий эффект шайбы заключается в пружинящих свойствах зубьев шайбы, которые обеспечивают осевой натяг в резьбовом соединении. Острые грани зубьев шайбы врезаются в поверхность материала и обеспечивают стопорение резьбового соединения.
- Диаметр резьбы от М2 до М30.
- Варианты материалов: сталь, сталь коррозионностойкая, бронза.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Шайбы стопорные DIN 6798 выпускаются в ряде модификаций:
- форма А, внешние зубья (аналог ГОСТ 10463-81)
- форма I, внутренние зубья (аналог ГОСТ 10462-81)
- форма V, вогнутая форма 90° внешние зубья (аналог ГОСТ 10464-81)
Размерный ряд шайб DIN 6798
| Размеры | 2.2 | 2.5 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 |
| d2 форма A/I | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 12.5 | 15 |
| d2 форма V | - | - | - | 6 | 7 | 8 | 9.8 | 11.8 | - | 15.3 |
| S форма A/I | 0.3 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.8 |
| S форма V | - | - | - | 0.2 | 0.25 | 0.25 | 0.3 | 0.4 | - | 0.4 |
| для резьбы Ø | 2 | 2.3 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 |
| Размеры | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2 форма A/I | 18 | 20.5 | 24 | 26 | 30 | 33 | 36 | 38 | 44 | 48 |
| d2 форма V | 19 | 23 | - | - | - | - | - | - | - | - |
| S форма A/I | 0.9 | 1 | 1 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 |
| S форма V | 0.5 | 0.5 | - | - | - | - | - | - | - | - |
| для резьбы Ø | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
Если вы хотите купить шайбы cтопорные DIN 6798 , вы можете:
Позвонить:
Ещё из раздела Шайбы высокопрочные

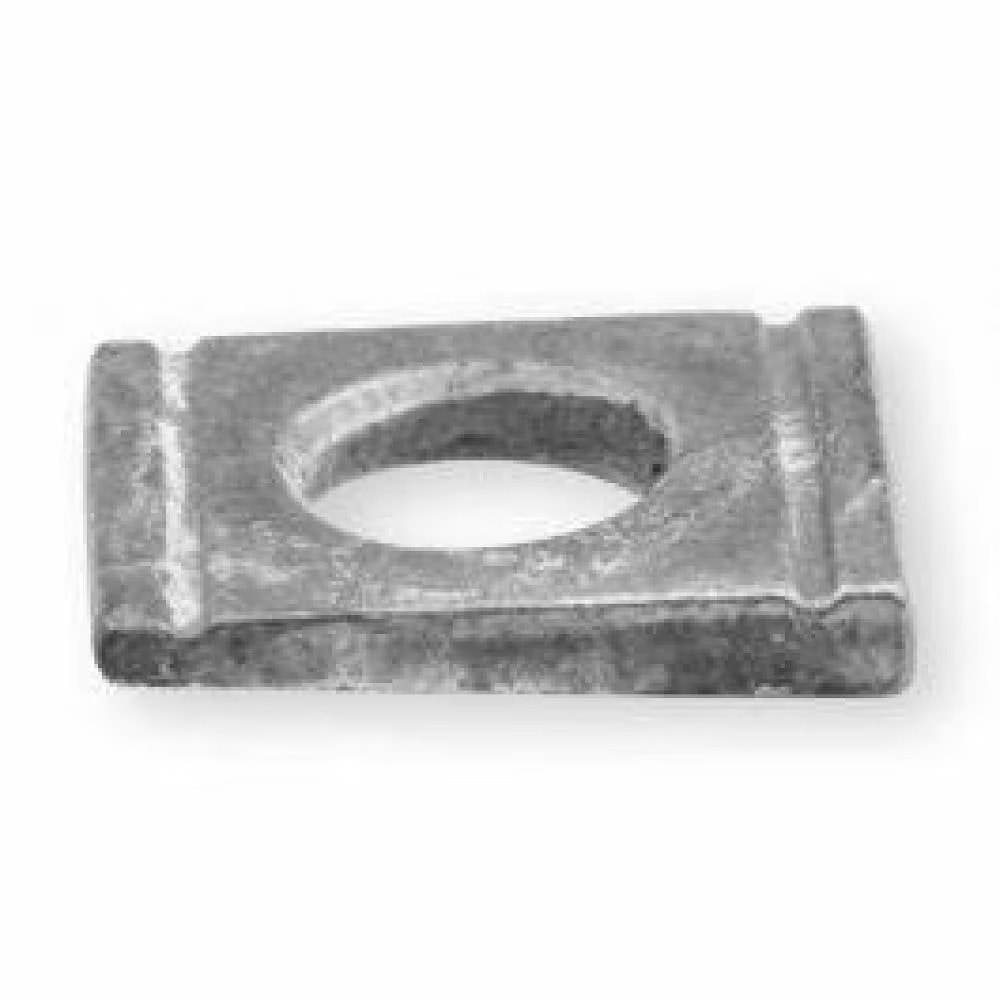

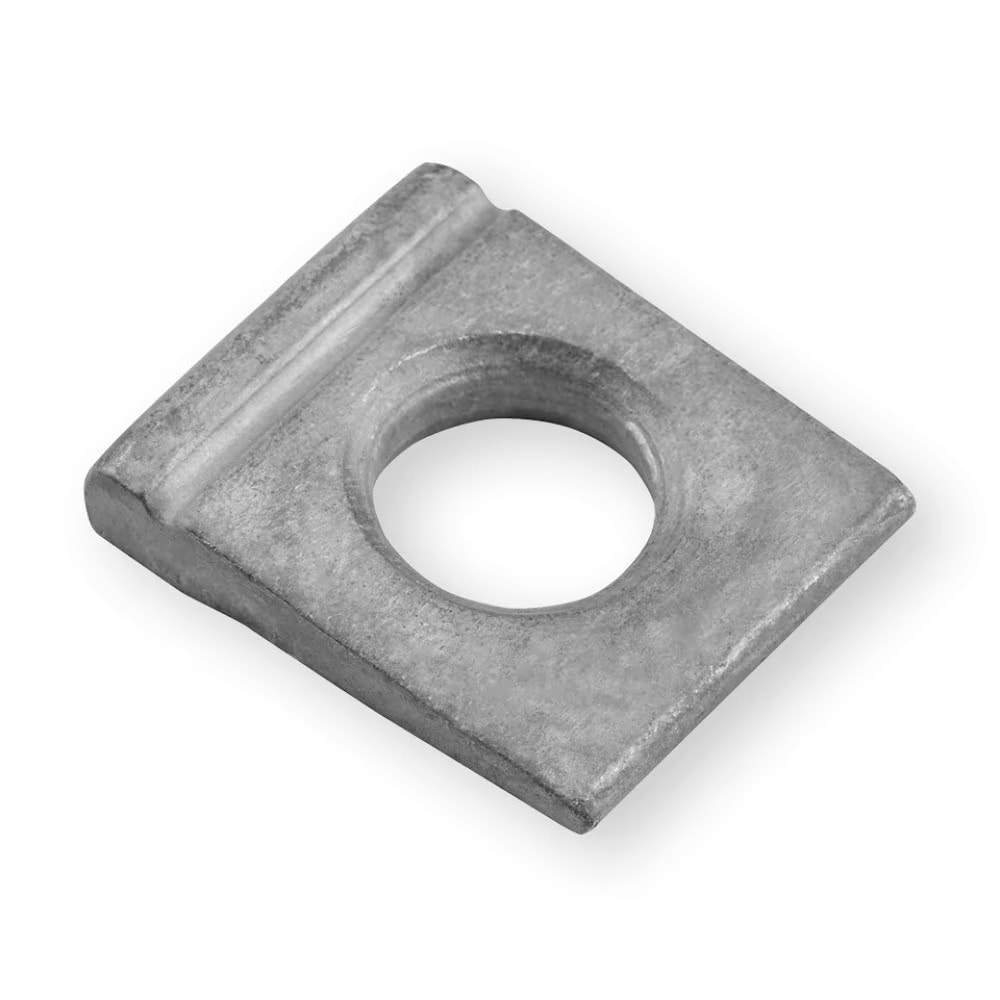

DIN 6918 Шайба косая прямоугольная для швеллера 8% (шайба косая с двумя проточками). Шайбы косые прямоугольные DIN 6918 применяются для высокопрочных болтов и гаек с метрической или дюймовой резьбой в строительстве для создания предварительно ...
DIN 5406 Шайба многолапчатая (шайба стопорная многолапчатая). Аналоги стандартов: ГОСТ 11872-89. DIN 5406 применяются совместно с гайкой шлицевой DIN 981 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого ...
DIN 125 Шайба плоская. Аналоги стандартов: ISO 7089, ISO 7090, ГОСТ 11371-78. DIN 125 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно ...
DIN 126 Шайба плоская с увеличенным внутренним диаметром (шайба плоская без фаски). Аналоги стандартов: ISO 7091, ГОСТ 11371-78. DIN 126 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, ...

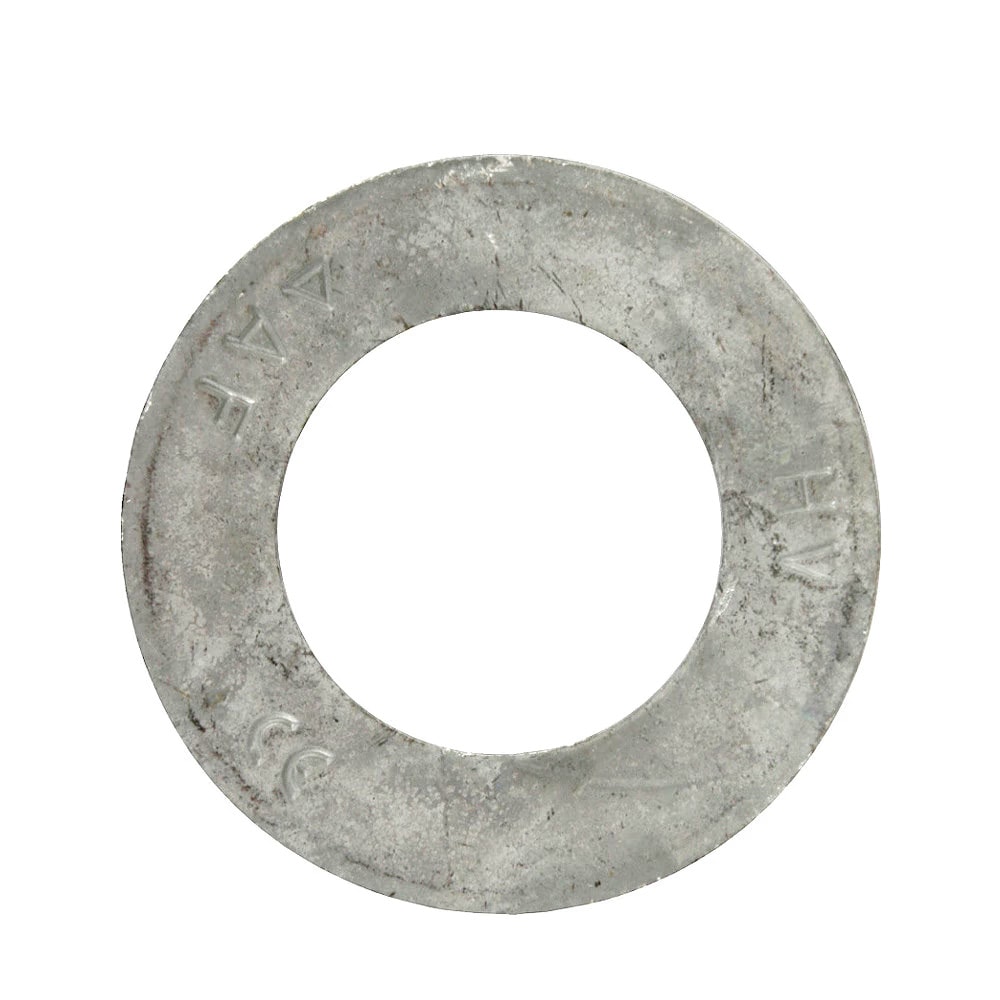

DIN 6916 Шайба плоская для предварительно нагруженных соединений (шайба плоская высокопрочная, шайба плоская с фаской). Аналоги стандартов: ISO 7416, EN 14399-6:2005, ГОСТ 32484.6-2013, ГОСТ Р 52646-2006. Шайбы плоские высокопрочные DIN 6916 ...
